2524640 à 2524533 Faisceau de câbles d'alimentation 4 broches vers 2 broches 24V AWG22

2524640 à 2524533 Câble d'alimentation 4 broches vers 2 broches 24V
Faisceau AWG22



Aperçu du faisceau de câbles d'alimentation :

Ce faisceau de câbles d'alimentation est conçu pour la transmission d'énergie CC 24V entre
modules électroniques internes. Le faisceau connecte un connecteur d'alimentation à 4 broches (2524640)
à un connecteur à 2 broches (2524533), permettant une alimentation électrique fiable à l'intérieur de l'équipement ou
des systèmes de contrôle.

Le câble utilise des fils de cuivre isolés UL1015 AWG22 avec un codage couleur rouge et noir
pour les lignes d'alimentation positive et négative. Le faisceau est compact et facile à installer dans
les équipements où une distribution d'énergie stable basse tension est requise.

Plusieurs points de fixation de câble sont appliqués pour maintenir le câblage organisé et améliorer l'installation
fiabilité. Le faisceau est couramment utilisé dans les équipements industriels, les systèmes de contrôle et
les assemblages électroniques nécessitant des connexions d'alimentation CC stables.

Les services de fabrication de faisceaux de câbles OEM et ODM sont pris en charge sur la base des
dessins ou spécifications du client.

Construction du faisceau de câbles d'alimentation :

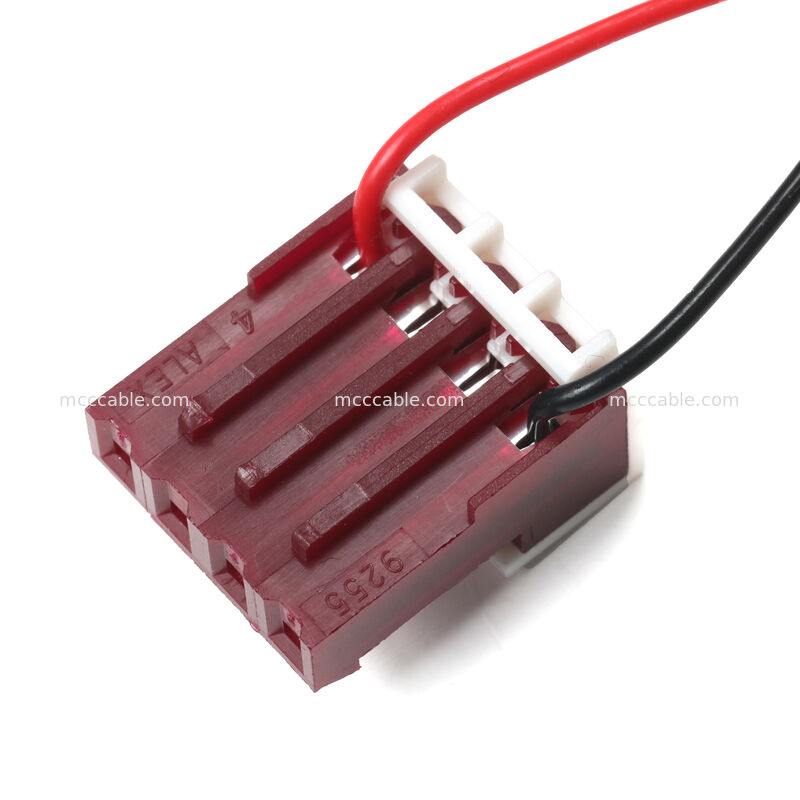

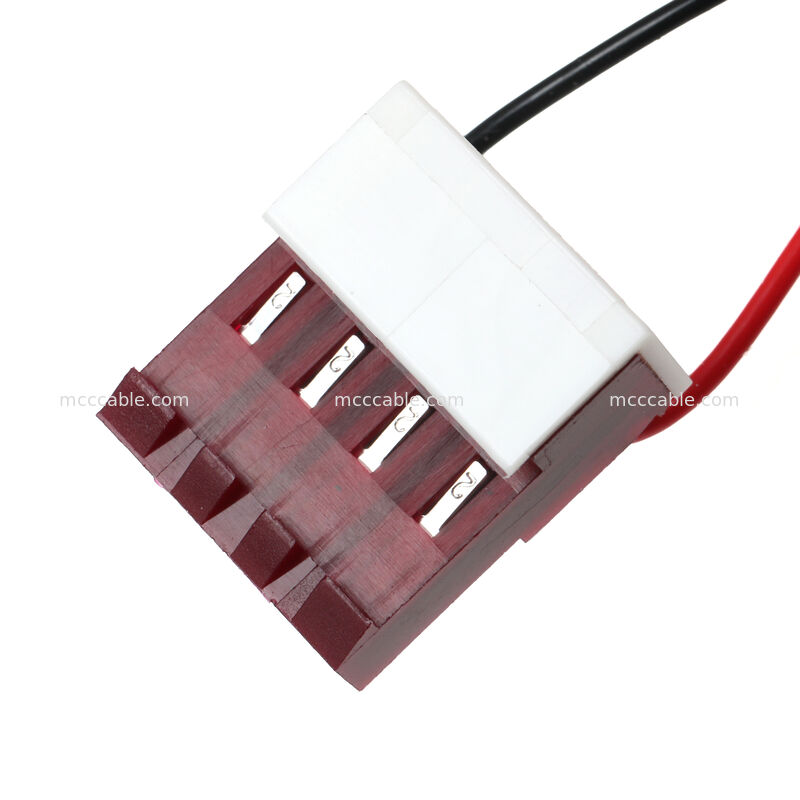

Connecteur A

• Connecteur d'alimentation femelle à 4 broches
• Numéro de pièce : 2524640
• Couvercle de connecteur protecteur inclus

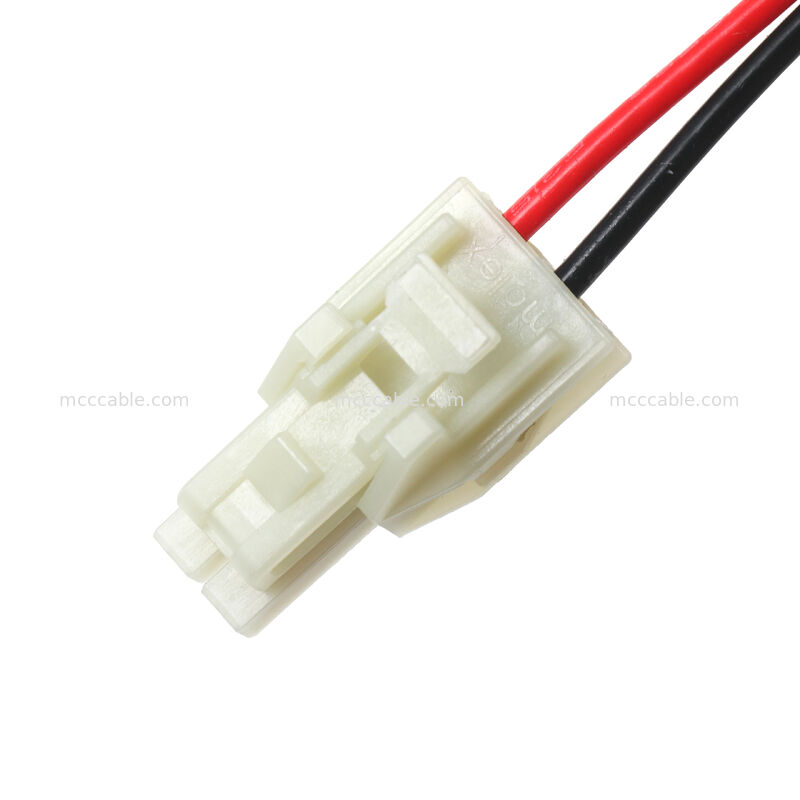

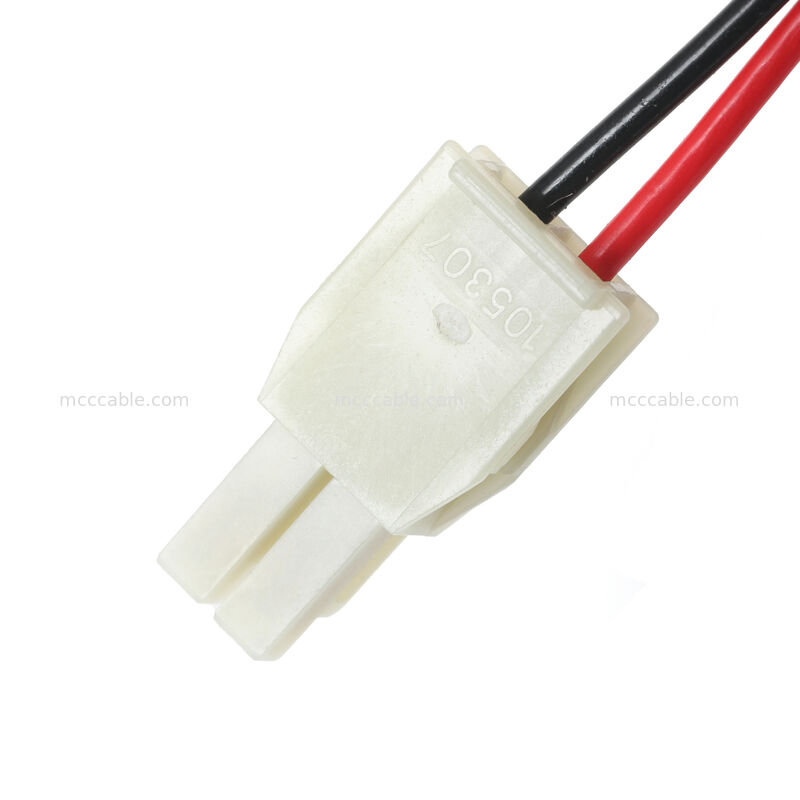

Connecteur B

• Connecteur femelle à 2 broches
• Numéro de pièce : 2524533

Structure du câble

• Deux fils d'alimentation discrets
• Fil rouge : ligne d'alimentation positive
• Fil noir : ligne de masse

Gestion du câble

• Trois points de fixation par serre-câble pour l'organisation du câble

Tous les détails structurels suivent les dessins d'ingénierie approuvés.

Données électriques du faisceau de câbles d'alimentation :

Applications du faisceau de câbles d'alimentation :

Ce faisceau de câbles convient aux connexions d'alimentation CC internes dans divers systèmes électroniques et
industriels, notamment :

• Équipement de contrôle industriel
• Modules de distribution d'énergie
• Appareils électroniques embarqués
• Équipement médical
• Systèmes d'automatisation

Le faisceau fournit une alimentation CC 24V stable entre les modules électroniques internes.

Personnalisation du faisceau de câbles d'alimentation :

Ce faisceau de câbles peut être personnalisé selon les exigences du projet, notamment :

• Longueur du câble
• Sélection de la jauge de fil
• Configuration des couleurs des fils
• Type de connecteur ou configuration des broches
• Étiquetage ou identification du câble
• Structures de protection de câble supplémentaires

Les services de fabrication de faisceaux de câbles OEM et ODM sont pris en charge.

Sino-Media est un fabricant spécialisé d'assemblages de câbles. Nous utilisons des équipements
d'automatisation de pointe, des matières premières de première qualité, un système d'assurance qualité robuste
et une équipe technique qualifiée pour fournir des composants de câbles et de faisceaux personnalisés de haute qualité
en petites quantités. Nos équipes d'ingénierie, de production et de contrôle qualité garantissent l'excellence de ces
composants uniques. Notre mission est d'améliorer continuellement la qualité des produits, de répondre aux besoins des clients
et de maintenir notre expertise dans les matériaux que nous utilisons et recommandons. Notre dévouement à la satisfaction
du client stimule la croissance continue de l'entreprise.
Q1. Est-ce une usine ?

R : Oui, nous avons plus de 16 ans d'expérience en conception et fabrication !
Q2. Y a-t-il une certification ?
R : Oui, il y a IS09001, ISO14001, TS16949, ISO13485, CERTIFIÉ UL.
Q3. Quelle est notre spécialité ?
R : Nous pouvons concevoir des produits en fonction de l'application.
Q4. Acceptez-vous les commandes OEM/ODM ?
R : Oui, nous acceptons les commandes OEM/ODM. Pour les commandes OEM, le MOQ est de 100 pièces. Pour les commandes ODM, le MOQ
est de 1000 pièces. Les frais de moule seront facturés selon la conception.

Q5. Combien de temps faudra-t-il pour terminer une commande ?
R : Pour les petites commandes et les produits en stock, il faudra moins de 3 jours pour la préparation et la livraison,
et le temps d'expédition dépend du choix des clients, le plus rapide 7 jours et le plus long 1 mois.

Pour les grosses commandes, comme nous devons confirmer toutes les choses, y compris la préparation du matériel, la production, cette procédure
prendra 5 à 21 jours ouvrables selon la quantité de la commande, les tests 1 à 3 jours ouvrables, et enfin, l'emballage 1 jour, donc le plus rapide 7 jours et le plus long 25 jours sans expédition.

Q6. En tant que clients à long terme, quel autre service pouvons-nous obtenir ?

1. De nouveaux produits seront proposés avec la commande, vous pourrez ainsi voir s'il s'agit d'un produit potentiel sur le marché
et le promouvoir, et vous aurez le droit de revendre le produit dans votre district.
2. Remise supplémentaire, prix plus bas sur l'achat de produits en plus petite quantité.

3. Nous pouvons offrir une aide pour les images promotionnelles et créer des images avec le logo des clients.
Q7. Quelle est la durée de la garantie pour le câble, et en cas de défaut ou de défaillance, comment protéger vos avantages ?
R : Tous nos câbles sont vendus avec une garantie de 12 à 36 mois, et pour les commandes en grande quantité, nous offrirons 0,3 %
à 0,5 % de pièces de rechange pour les défauts envoyés avec la commande, donc si vous commandez 1000 pièces, cela signifie que vous pouvez obtenir 100
3 pièces avec pièces de rechange. Si vous obtenez plus de 5 pièces défectueuses, et moins de 0,1 %, veuillez contacter le service commercial et

fournir des images, et nous résoudrons votre problème en remplaçant par une nouvelle commande ou en remboursant.

Q8. Acceptez-vous les commandes d'échantillons gratuits ?

R : Oui, les commandes d'échantillons sont prises en charge, certains échantillons peuvent être offerts gratuitement, hors frais d'expédition.
