Présentation du produit – Distribution d'énergie Nano-Fit
Assemblage de câbles

Cet assemblage de câbles de distribution d'énergie Nano-Fit personnalisé est conçu pour le courant continu basse tension
routage d'alimentation, systèmes de contrôle, électronique industrielle, équipement médical et embarqué

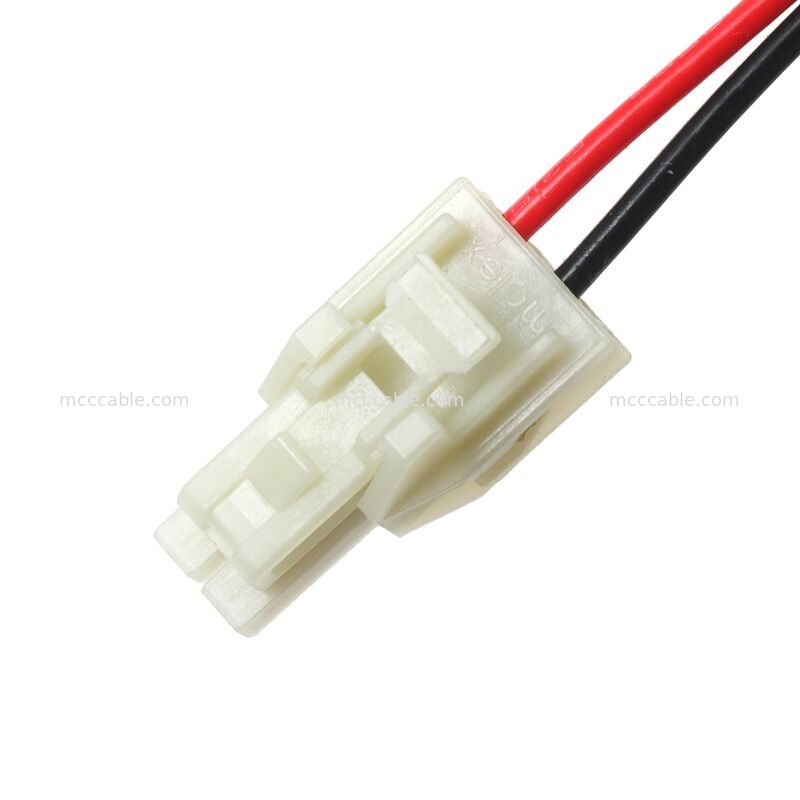

appareils. L'ensemble comprend un connecteur femelle Molex Nano-Fit à 4 positions sur un côté

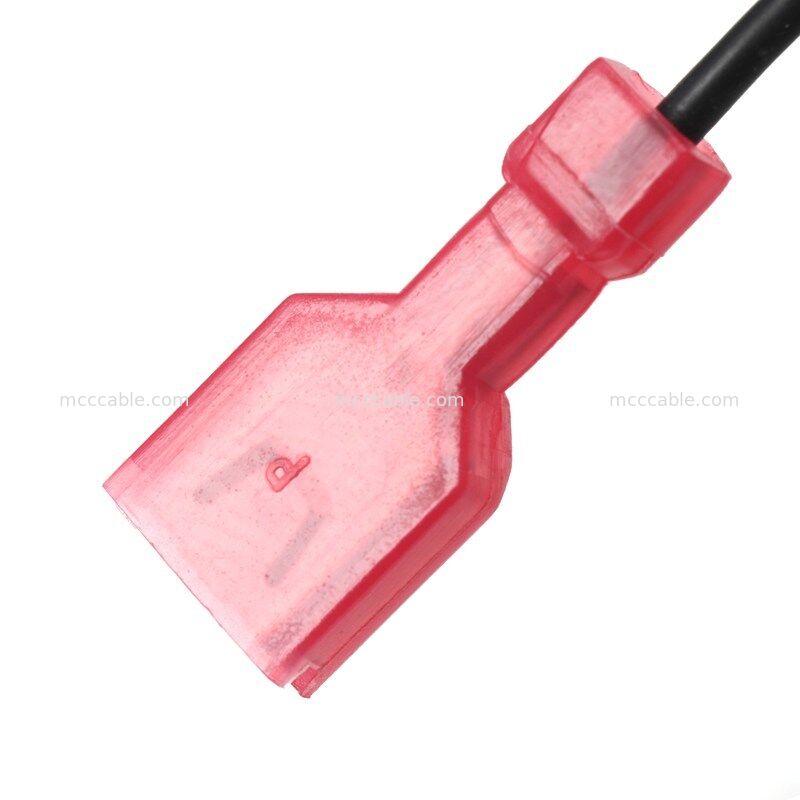

et plusieurs bornes à déconnexion rapide de 6,3 mm entièrement isolées sur le côté opposé pour
distribution d'énergie fiable.

Le noyau de ferrite intégré aide à supprimer les interférences électromagnétiques (EMI) et améliore
stabilité du signal et de la puissance dans des environnements électriquement bruyants. Fabriqué en utilisant AWG22
Fil toronné, ce harnais offre une excellente flexibilité, une terminaison sécurisée et une durée de vie à long terme
fiabilité pour les équipements OEM et les installations industrielles.

Caractéristiques du produit – Harnais de puissance Nano-Fit

Interface compacte Nano-Fit

Système de connecteurs à faible encombrement adapté aux équipements restreints en espace.

Suppression intégrée des ferrites EMI

Le noyau de ferrite réduit le bruit électromagnétique conduit et rayonné.

Bornes femelles entièrement isolées

Sécurité améliorée de l’opérateur et protection améliorée contre les courts-circuits accidentels.

Sorties de puissance à branches multiples

Prend en charge la distribution d'énergie d'un seul connecteur vers plusieurs appareils.

Acheminement des fils personnalisé

Disponible dans des longueurs, couleurs, calibres de fils et configurations de connecteurs personnalisés.

Assistance à la fabrication OEM

Idéal pour les fabricants d’équipements nécessitant des assemblages de faisceaux de puissance personnalisés.

Spécifications du produit – Distribution d'énergie Nano-Fit
Harnais

Article	Spécification
Type de produit	Assemblage de câbles de distribution d'énergie
Connecteur A	Connecteur femelle Nano-Fit 4 positions
Connecteur B	Borne à déconnexion rapide femelle entièrement isolée
Taille des bornes	6,3 mm × 0,8 mm
Calibre de fil	AWG22
Type de conducteur	Cuivre échoué
Couleurs des fils	Rouge / Noir / Gris
Noyau de ferrite	Ferrite à clipser intégrée
Type d'isolation	PVC
Tension nominale	Coutume
Note actuelle	Coutume
Longueur du câble	COUTUME
Température de fonctionnement	Coutume
Conformité RoHS	Disponible
Conformité REACH	Disponible

Applications du produit – Assemblage de câbles d'alimentation Nano-Fit

Distribution d'énergie pour équipements médicaux

Utilisé dans les systèmes de thérapie, les appareils de surveillance et les équipements de diagnostic.

Systèmes d'automatisation industrielle

Fournit des connexions d’alimentation basse tension entre les cartes de commande et les appareils de terrain.

Électronique embarquée

Convient au routage d'alimentation interne dans les produits électroniques compacts.

Modules d'alimentation

Connecte les modules d'alimentation CC à plusieurs sous-systèmes.

Équipement de test et de mesure

Utilisé dans les instruments de laboratoire et les systèmes de test.

Fabrication d'équipements OEM

Largement appliqué dans les assemblages électroniques personnalisés et les machines industrielles.

Capacités de fabrication de produits sur mesure

Sino-conn fournit des services complets de personnalisation pour les harnais de puissance Nano-Fit :

• Longueurs de câble personnalisées
• Différents nombres de circuits Nano-Fit
• Options de calibre de fil de AWG28 à AWG16
• Sélection du noyau de ferrite
• Plusieurs styles de terminaux
• Options de surmoulage
• Impression d'étiquettes
• Identification du thermorétractable
• Test de continuité à 100 %
• Vérification fonctionnelle avant expédition

Sino-Media est un fabricant spécialisé d'assemblages de câbles. Nous utilisons des produits de pointe
des équipements d'automatisation, des matières premières de première qualité, un système d'assurance qualité robuste,
et une équipe technique qualifiée pour fournir des câbles et des faisceaux personnalisés de haute qualité
composants en petites quantités. Notre ingénierie, notre production et notre contrôle qualité
les équipes veillent à l’excellence de ces composants uniques. Notre mission est d'améliorer
qualité des produits en permanence, répondre aux besoins des clients et maintenir une expertise dans le
matériaux que nous utilisons et recommandons. Notre engagement envers la satisfaction du client conduit
la croissance continue de l'entreprise.
