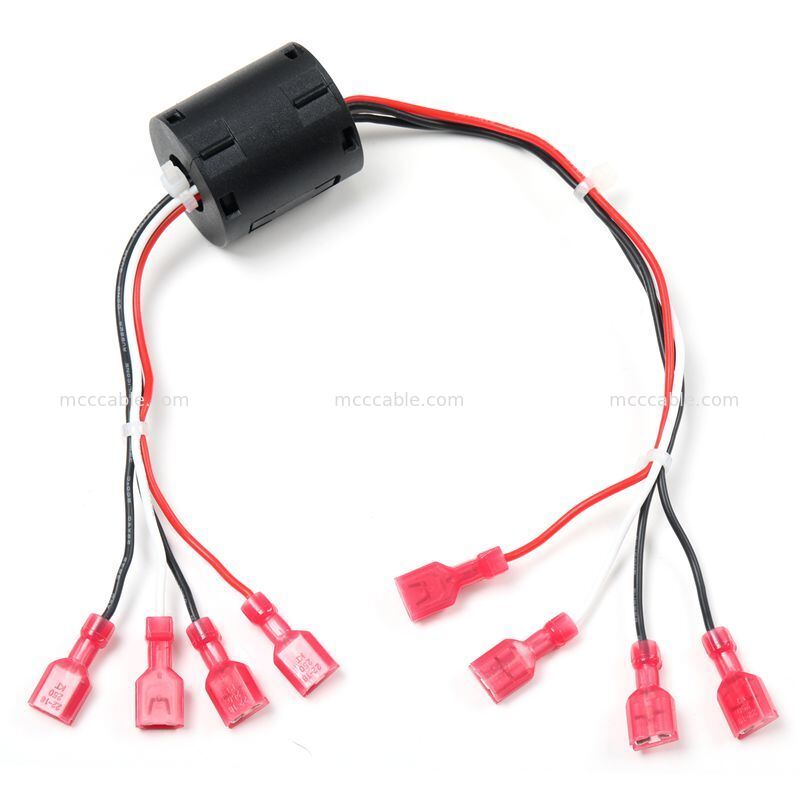

Présentation du produit – Câblage de condensateur filtré EMI
Harnais

Ce faisceau de câbles de condensateur filtré EMI personnalisé est conçu pour le conditionnement d'énergie
systèmes, batteries de condensateurs, équipements de contrôle industriel, électronique de puissance, entraînements de moteur,
et les applications de suppression des interférences électromagnétiques. L'assemblage comporte plusieurs
Bornes à déconnexion rapide femelles de 6,3 mm entièrement isolées combinées à un
Noyau de ferrite encliquetable pour réduire le bruit électrique et améliorer la stabilité globale du système.

Fabriqué à partir de fils toronnés UL3239 AWG22, le faisceau fournit une alimentation électrique fiable.
performances, installation simplifiée et durabilité à long terme dans des environnements industriels exigeants
environnements. Le noyau de ferrite supprime le bruit haute fréquence tandis que l'isolant
Les bornes fournissent des connexions électriques sûres et sécurisées.

Caractéristiques du produit – Condensateur filtré EMI
Faisceau de câblage

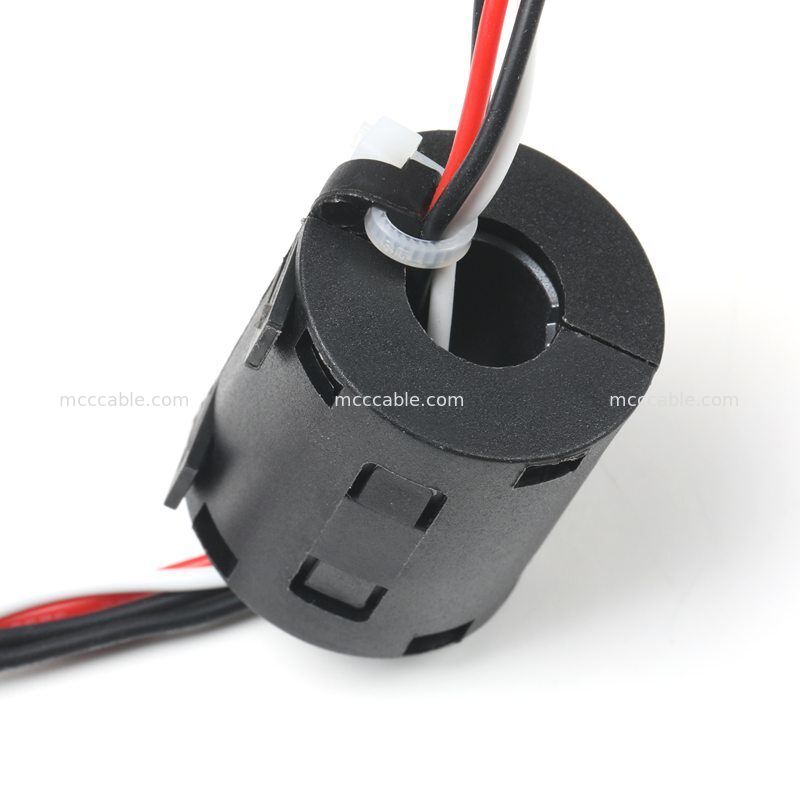

Ferrite de suppression EMI intégrée

Réduit les interférences électromagnétiques conduites et rayonnées.

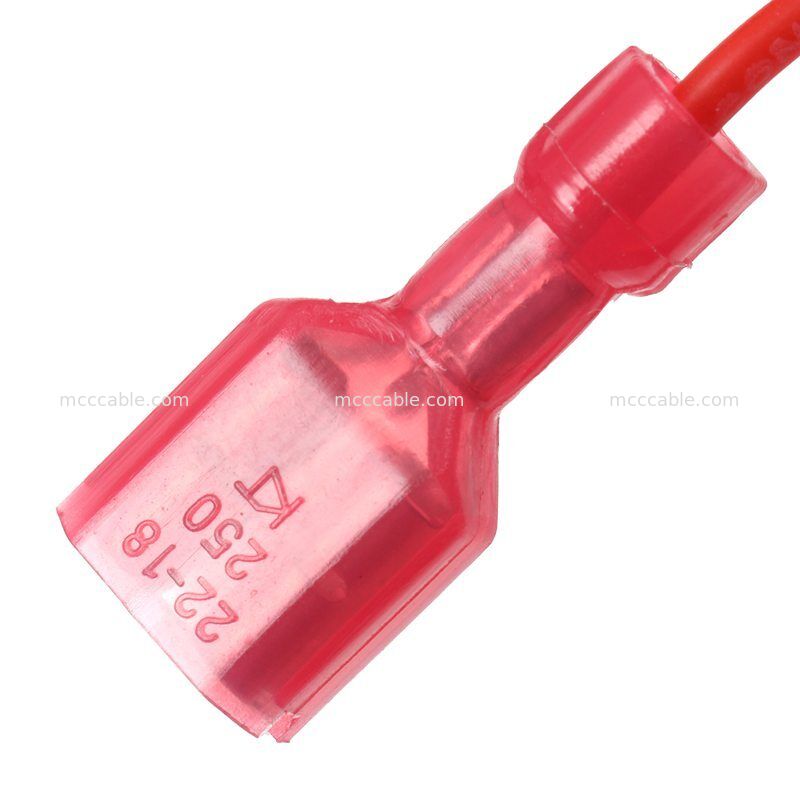

Bornes femelles entièrement isolées

Améliore la sécurité et évite les contacts accidentels.

Connexion du condensateur prête

Conçu spécifiquement pour les batteries de condensateurs et les applications de filtrage.

Distribution d'énergie multipoint

Prend en charge plusieurs points de connexion à partir d’un ensemble de câblage centralisé.

Fil haute tension UL3239

Fournit d’excellentes performances d’isolation et fiabilité.

Fabrication personnalisée OEM

Disponible dans des longueurs personnalisées, des configurations de bornes et des spécifications de fils.

Spécifications du produit – Condensateur filtré EMI
Faisceau de câblage

Article	Spécification
Type de produit	Faisceau de câblage du condensateur
Style de harnais	Faisceau de filtre EMI
Type de borne	Déconnexion rapide femelle
Taille des bornes	6,3 × 0,8 mm
Isolation des bornes	Entièrement isolé
Type de fil	UL3239
Calibre de fil	AWG22
Couleurs des fils	Rouge / Noir / Blanc
Matériau conducteur	Cuivre échoué
Type de ferrite	Ferrite ronde à clipser
Position des ferrites	Monté au centre
Rétention de ferrite	Attache sécurisée
Configuration des circuits	Multi-branches
Longueur du câble	COUTUME
Température de fonctionnement	Coutume
Conformité RoHS	Disponible
Conformité REACH	Disponible

Applications du produit – Condensateur filtré EMI
Faisceau de câblage

Assemblages de banques de condensateurs

Connecte les condensateurs de filtrage dans les systèmes de conditionnement d’énergie.

Entraînements de moteurs industriels

Utilisé dans les systèmes VFD et les équipements de commande de moteur.

Électronique de puissance

Prend en charge la suppression EMI dans les alimentations à découpage.

Armoires de contrôle d'automatisation

Fournit un câblage organisé des condensateurs et des filtres.

Systèmes d'énergie renouvelable

Appliqué dans les systèmes d'onduleurs et de stockage d'énergie.

Fabrication d'équipements industriels

Convient aux assemblages électriques OEM nécessitant un contrôle EMI.

Capacités de fabrication de produits personnalisés – EMI
Faisceau de filtre

Sino-conn propose des services de personnalisation complets :

• Longueurs de harnais personnalisées
• Différentes tailles de noyau de ferrite
• Calibres de fils alternatifs
• Plusieurs options de terminaux
• Couleurs de fils personnalisées
• Étiquetage thermorétractable
• Configurations de routage de branche
• Options d'isolation haute tension
• Test de continuité à 100 %
• Vérification fonctionnelle avant expédition

Sino-Media est un fabricant spécialisé d'assemblages de câbles. Nous utilisons des produits de pointe
des équipements d'automatisation, des matières premières de première qualité, un système d'assurance qualité robuste,
et une équipe technique qualifiée pour fournir des câbles et des faisceaux personnalisés de haute qualité
composants en petites quantités. Notre ingénierie, notre production et notre contrôle qualité
les équipes veillent à l’excellence de ces composants uniques. Notre mission est d'améliorer
qualité des produits en permanence, répondre aux besoins des clients et maintenir une expertise dans le
matériaux que nous utilisons et recommandons. Notre engagement envers la satisfaction du client conduit
la croissance continue de l'entreprise.
