22AWG UL3239 Harnais de câblage interne avec bornes femelles entièrement isolées de 6,3 mm

Faisceau de câblage d'alimentation interne UL3239 22AWG avec bornes femelles entièrement isolées de 6,3 mm
Aperçu du faisceau de câblage d'alimentation :



Ce faisceau de câblage d'alimentation interne est conçu pour des connexions électriques fiables à basse tension

à l'intérieur des équipements et des systèmes électriques. L'assemblage utilise des fils de cuivre UL3239 AWG22 pour
assurer des performances électriques stables et une bonne résistance à la chaleur pour les applications de câblage interne.

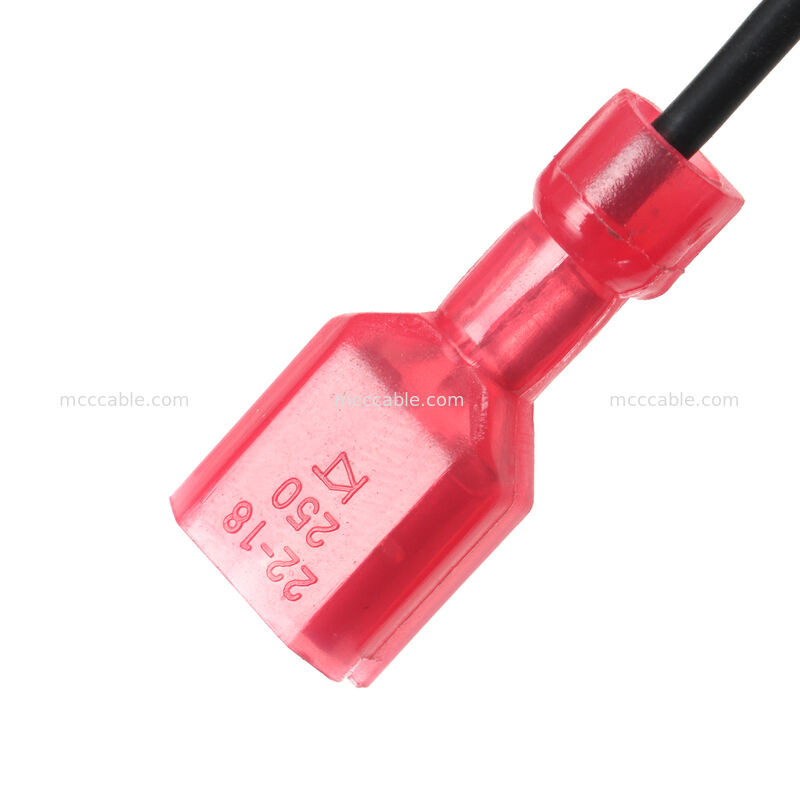

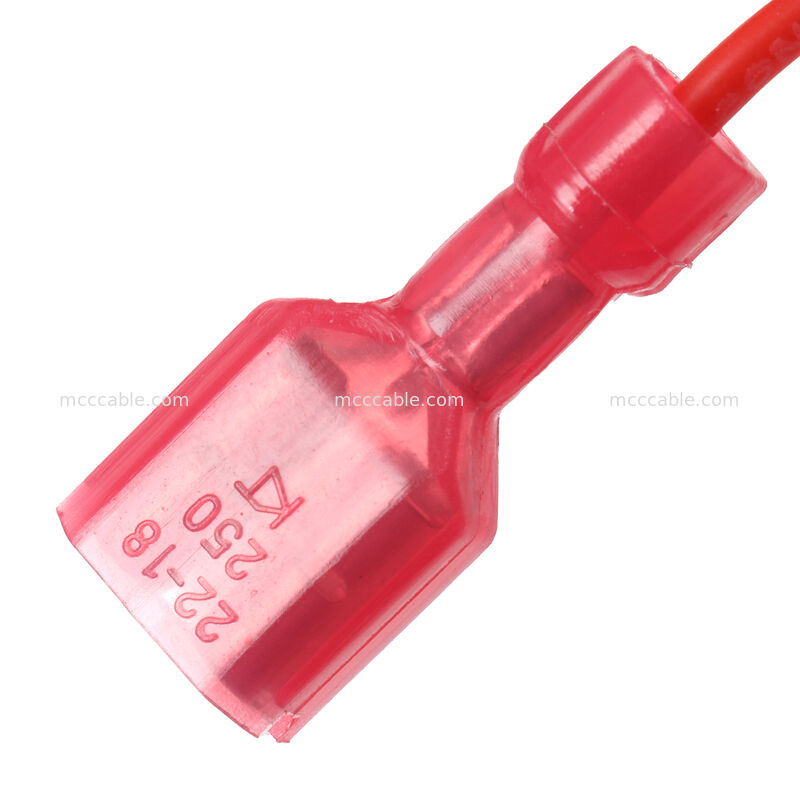

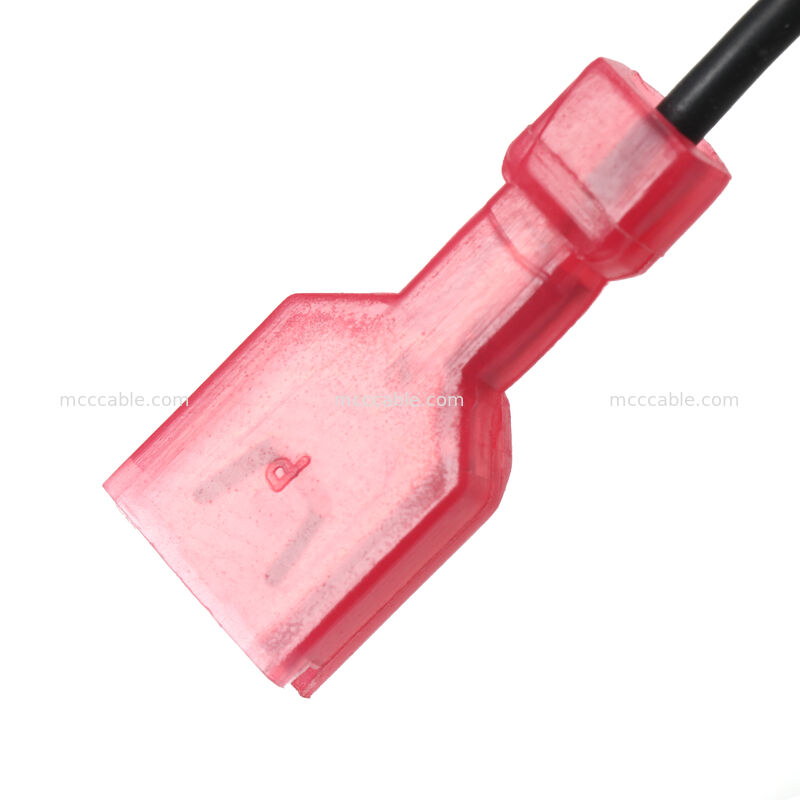

Chaque fil est terminé par une cosse lame femelle entièrement isolée de 6,3 × 0,8 mm, assurant

un contact électrique sûr tout en protégeant la connexion contre les courts-circuits accidentels. Le
faisceau comprend des fils rouges et noirs, généralement utilisés pour le routage de l'alimentation positive et négative
dans les systèmes électroniques.

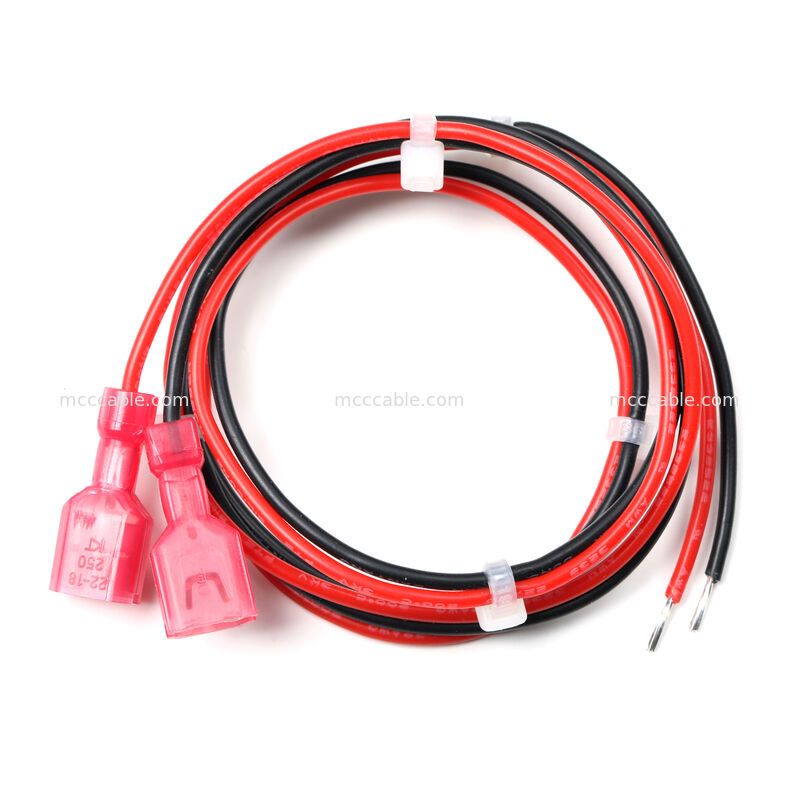

Les fils sont regroupés à l'aide de serre-câbles en nylon pour maintenir une disposition de câblage organisée à l'intérieur

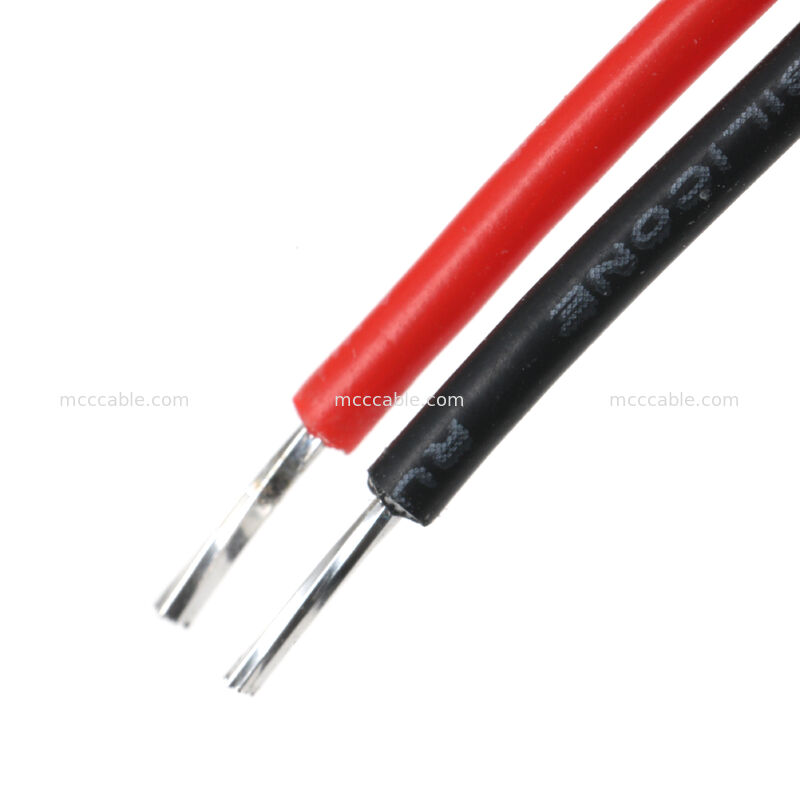

de l'équipement. Les extrémités opposées des fils sont dénudées et prêtes à souder, permettant une intégration facile
dans les circuits internes ou les assemblages de circuits imprimés.
Ce faisceau de câblage d'alimentation est largement utilisé dans les équipements industriels, les systèmes de contrôle, les modules électroniques

et le câblage interne des appareils, où une distribution d'alimentation stable et une gestion propre des câbles
sont requises.
Construction du faisceau de câblage d'alimentation :

Conducteur : Fil de cuivre, AWG22

Type de fil : Fil isolé haute température UL3239
Couleurs des fils

Fil rouge

Fil noir

Type de terminaison

Borne lame femelle entièrement isolée

Taille de la borne : 6,3 × 0,8 mm

Gestion des câbles

Serre-câbles en nylon (5 pièces)

Préparation des fils

Extrémités dénudées et soudées (5 mm)

Tous les détails structurels suivent les dessins d'ingénierie approuvés.

Données électriques du faisceau de câblage d'alimentation :

Article

Ce faisceau de câblage d'alimentation convient aux connexions électriques internes dans divers équipements

et systèmes, notamment :
Panneaux de contrôle électriques

• Équipements électroniques industriels
• Modules d'alimentation
• Appareils électroménagers
• Systèmes de câblage internes
• Le faisceau est destiné à une installation interne fixe plutôt qu'à des cordons d'alimentation externes.

Personnalisation du faisceau de câblage d'alimentation :

Ce faisceau de câblage peut être personnalisé selon les exigences du projet, notamment :

Longueur du câble

• Combinaison de couleurs de fils
• Type et orientation de la borne
• Méthode de regroupement des câbles
• Marquages d'étiquetage ou d'identification
• Les services de faisceaux de câblage OEM et ODM sont pris en charge. Des assemblages de câbles personnalisés peuvent être

fabriqués selon les dessins ou les spécifications techniques du client.
