Assemblage de câble LVDS 28AWG personnalisé avec connecteur de hauteur de 0,5 mm pour les systèmes d'affichage

Assemblage de câble LVDS 28AWG sur mesure

L'assemblage du câble LVDS 28AWG personnalisé est conçu pour le signal différentiel à grande vitesse

transmission entre composants électroniques et systèmes liés à l'affichage.

L'ensemble du câble utilise 28 fils AWG UL1571 et une configuration de connecteur à haute résistance.

Plusieurs paires de signaux différentiels sont intégrées dans l'ensemble du câble pour prendre en charge le LVDS

les connexions de signal.

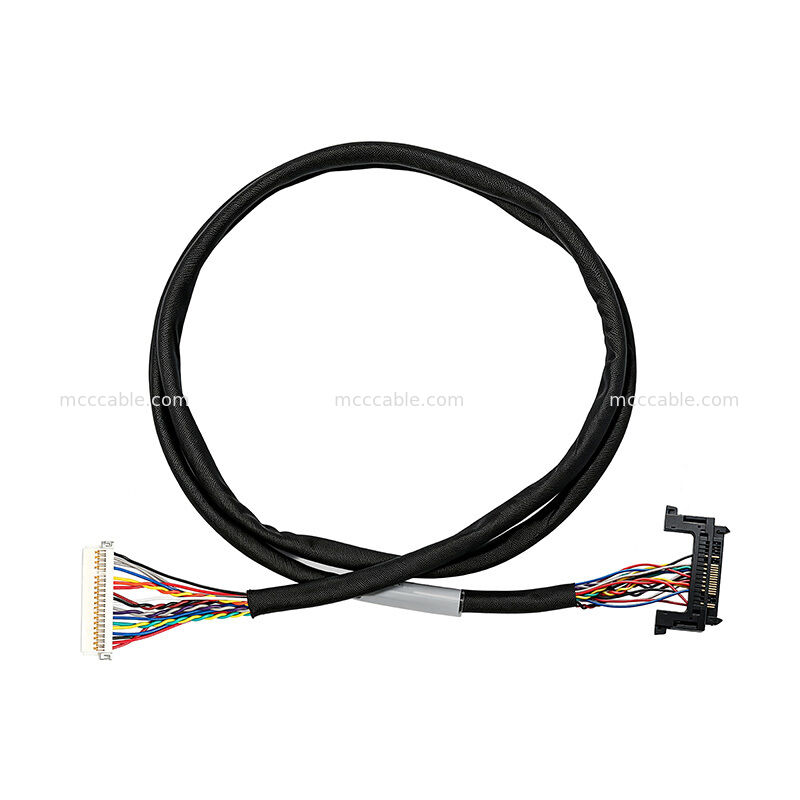

La longueur du câble est d'environ 610 mm, avec le connecteur et le câblage

configuration fabriquée conformément aux prescriptions spécifiées.

28 Spécifications de l'assemblage du câble LVDS AWG

28AWG câble LVDS avec connecteur à haute résistance

L'assemblage du câble 28AWG LVDS utilise une configuration de connecteur à haute résistance conçue pour

les applications électroniques compactes.

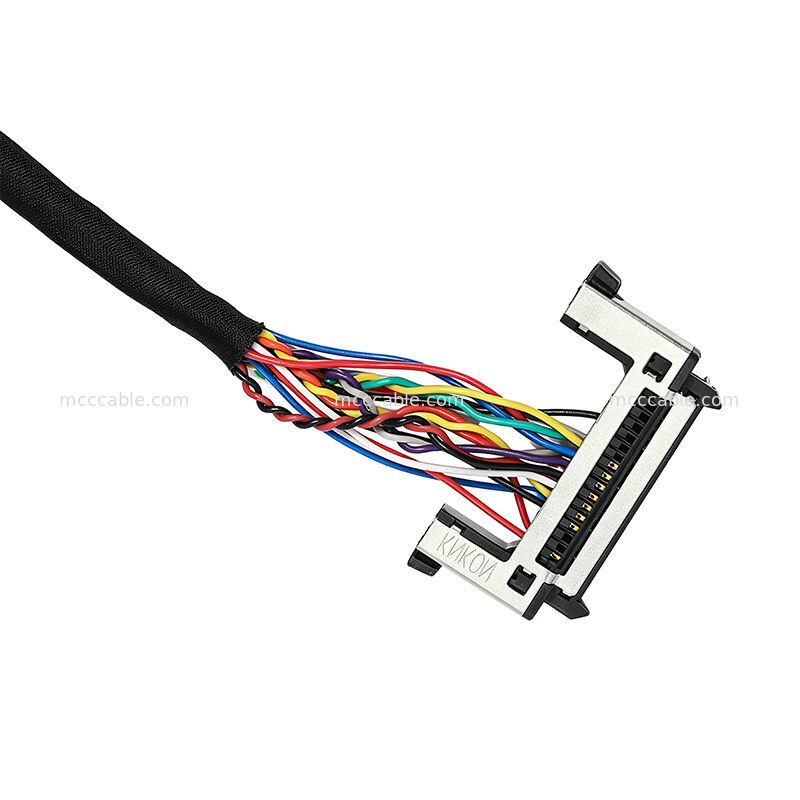

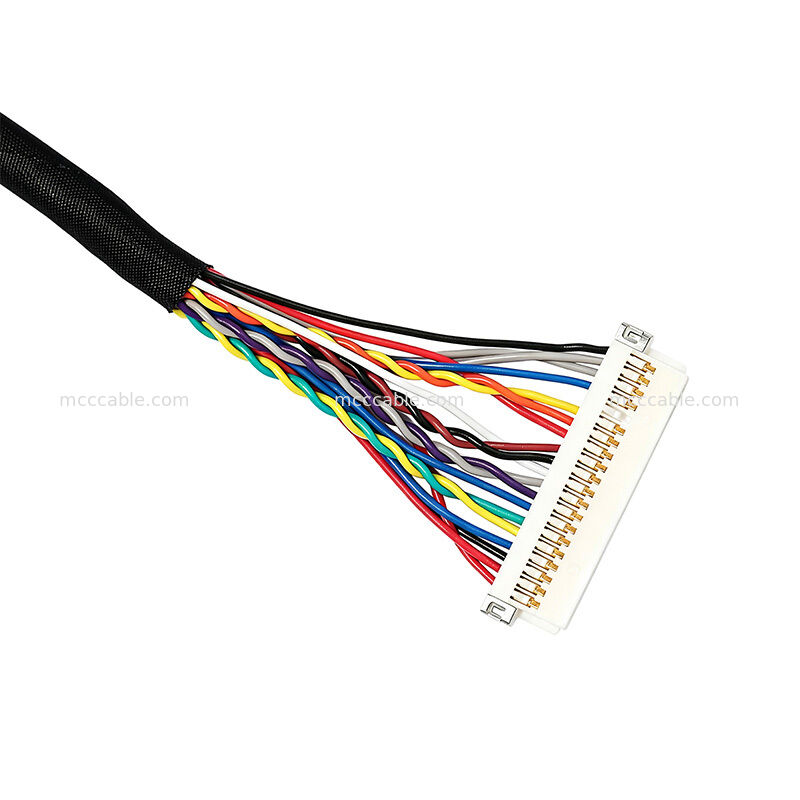

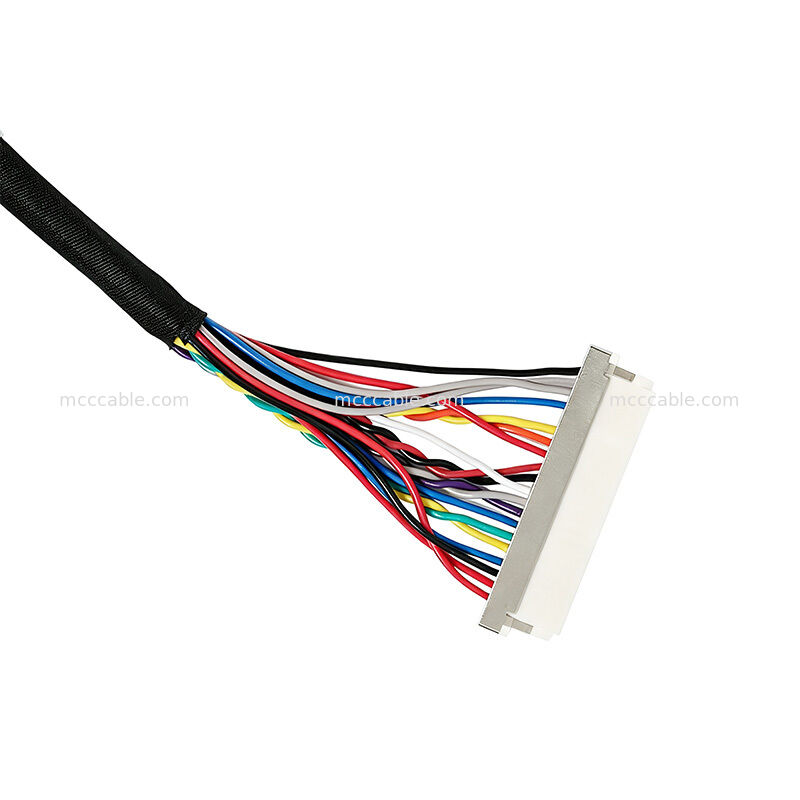

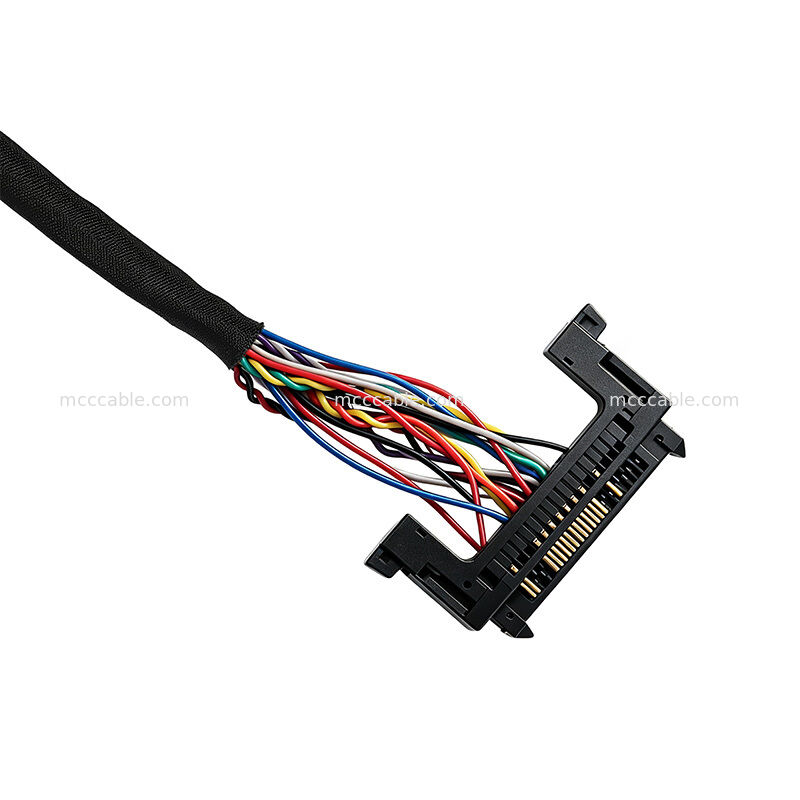

Un connecteur utilise une inclinaison de 0,5 mm, un boîtier de 31 broches, tandis que le côté opposé utilise une position de 20

Cette configuration fournit une interface compacte pour les applications où le connecteur

La densité et l'espace de routage des câbles sont importants.

La structure des connecteurs à haute résistance est adaptée aux équipements électroniques compacts nécessitant un

connexion LVDS multi-points.

Configuration personnalisée du câble LVDS

L'assemblage de câble LVDS personnalisé intègre plusieurs paires de signaux différentiels pour LVDS

la communication.

La configuration du signal spécifié comprend:

• TX0_N / TX0_P
• Le nombre d'équipements utilisés est déterminé par la méthode suivante:
• TX2_N / TX2_P
• TXCLK_N / TXCLK_P
• Le CCR
• Le GND

La configuration du câblage comprend également plusieurs connexions au sol pour supporter le

la structure de l'interface.

Cette configuration à plusieurs paires rend le câble adapté à des applications nécessitant des

Transmission du signal différentiel LVDS.

28AWG UL1571 Construction de câbles VVDS à haute vitesse

Le câble 28AWG UL1571 utilise des conducteurs en cuivre en conserve avec isolation SRPVC.

Les spécifications clés du fil comprennent:

• 28 conducteur AWG
• Construction du conducteur 7/0.127 ± 0.009 mm
• Diamètre de référence du conducteur d'environ 0,38 mm
• 0.60 ± 0,05 mm de diamètre extérieur du fil isolé
• 0.11 mm d'épaisseur moyenne de l'isolation
• 00,09 mm épaisseur minimale d'isolation
• Température nominale de 80 °C
• Voltage nominal de 30 V

Le câble spécifié a également une résistance de conducteur maximale de 239 Ω/km à 20 °C.

Assemblage de câbles LVDS personnalisés pour les systèmes d'affichage

L'assemblage de câble LVDS personnalisé convient aux systèmes électroniques qui nécessitent

connexions de signaux différentiels multi-points compactes.

Sa combinaison de câblage 28 AWG UL1571, construction de connecteur fin-pitch, multiples

Les paires de différentiels LVDS et une longueur de câble définie le rendent adapté aux applications

lorsque le câblage du signal est nécessaire pour un usage efficace de l'espace.

Les applications potentielles sont les suivantes:

• Systèmes de visualisation
• Équipement électronique
• Connexions d'interface LVDS
• Connexions de signaux d'affichage internes
• Appareils électroniques compacts
• Assemblages de câbles de signalisation sur mesure

Épreuves de qualité de l'assemblage du câble LVDS

L'assemblage de câbles LVDS est soumis à des exigences d'inspection électrique définies.

Les exigences de qualité spécifiées comprennent:

• Test à 100% ouvert, à court terme et à intervalles
• Résistance maximale du conducteur de 3 Ω
• Résistance d'isolation minimale de 10 MΩ à 200 V CC
• Inspection dimensionnelle des éléments spécifiés
• Conformité à la directive RoHS 3.0

Ces exigences d'inspection permettent de maintenir des performances électriques cohérentes et

la qualité de production de l'ensemble fini de câbles.
