Ensemble de câbles d'affichage LVDS avec connecteur 20453 et câbles multi-twired

Assemblage de câble d'affichage LVDS avec connecteur 20453 et
Fils multi-torsadés

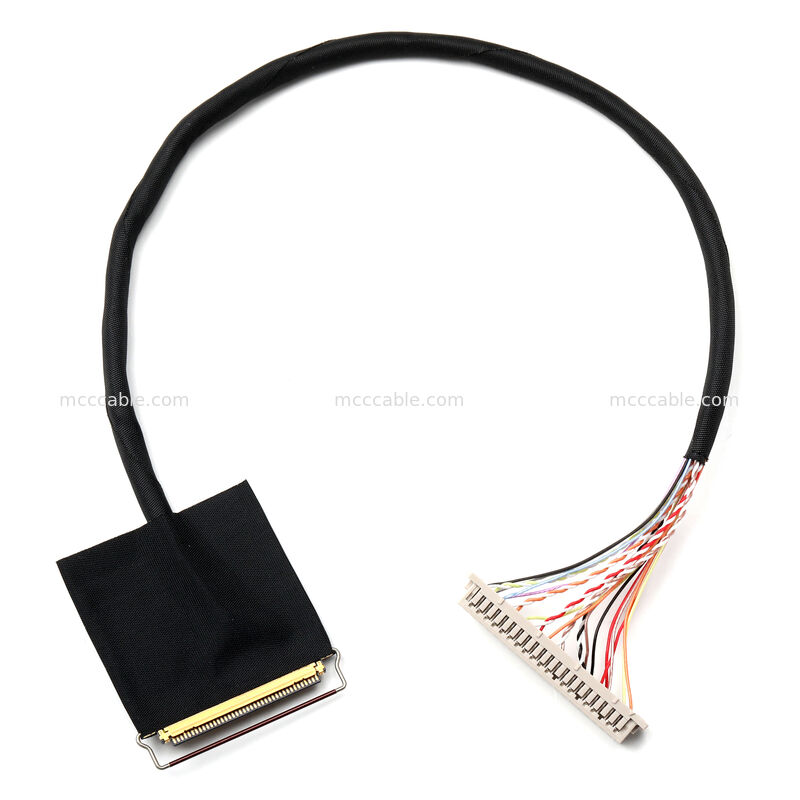

Qu'est-ce que cet assemblage de câble d'affichage LVDS ?

Cet assemblage de câble d'affichage LVDS est conçu pour la transmission de signaux différentiels à haute vitesse
entre un module d'affichage et une carte de commande. Une extrémité du câble intègre un
connecteur LVDS compact monté sur carte avec des contacts plaqués or et une barre de maintien métallique, tandis que

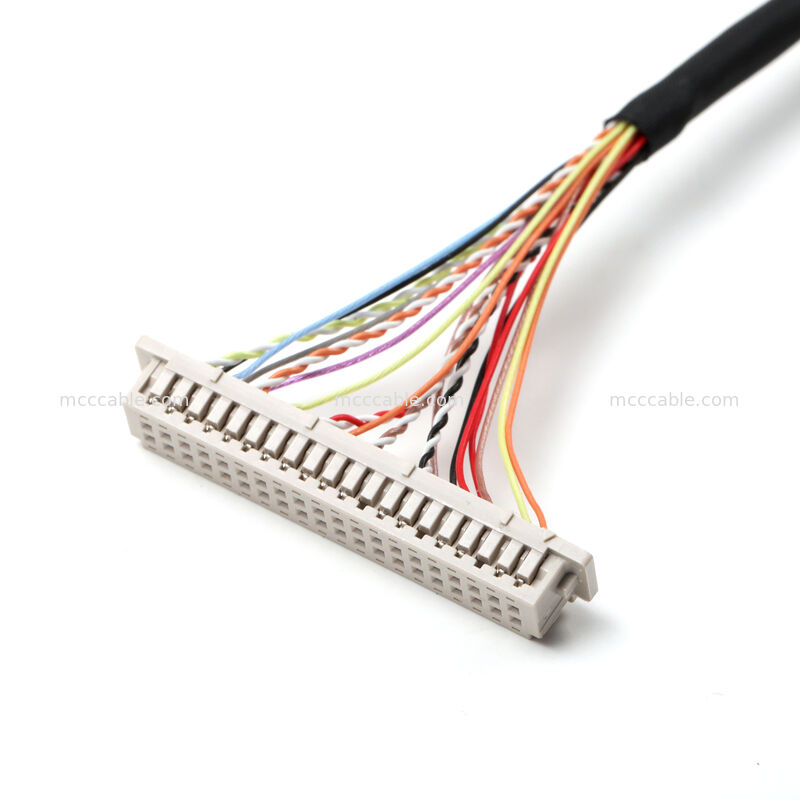

l'autre extrémité se transforme en un faisceau de fils multi-fils terminé par un connecteur à boîtier multi-broches.

La structure du câble combine des paires différentielles torsadées pour les canaux de signaux LVDS avec des

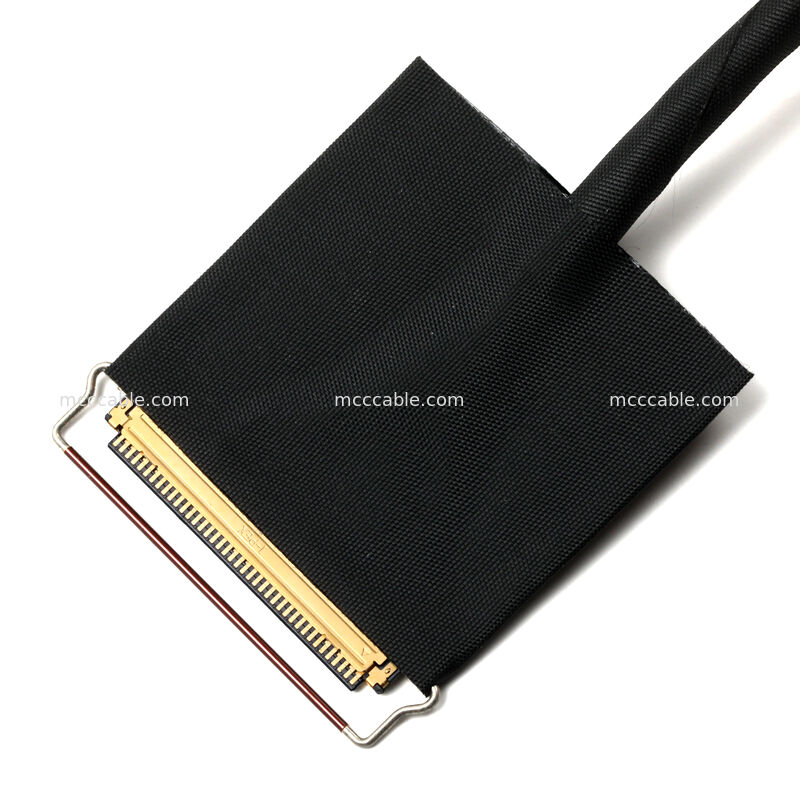

fils discrets supplémentaires pour l'alimentation et les signaux de commande. Une section de blindage enveloppée de tissu près de l'écran
le connecteur offre une protection mécanique et une meilleure stabilité EMI dans les appareils compacts
environnements.

Cette configuration est couramment utilisée dans les écrans intégrés où l'intégrité du signal est fiable,
un contrôle précis de la broche et un routage flexible sont requis.

Conception électrique et structurelle du câble d'affichage LVDS :

Le câble d'affichage LVDS adopte une disposition de construction mixte optimisée pour la qualité du signal
et la flexibilité d'installation.

Les principales caractéristiques structurelles comprennent :

1. Plusieurs paires différentielles torsadées dédiées à la transmission de données LVDS
2. Conducteurs simples discrets pour les signaux auxiliaires et les lignes d'alimentation
3. Groupement de fils contrôlé pour réduire la diaphonie et le déséquilibre du signal
4. Section de transition enveloppée de tissu près du connecteur côté écran pour le serre-câble
5. Interface de contact plaquée or pour assurer une connectivité stable à long terme

Cette conception prend en charge la transmission LVDS sur de courtes et moyennes distances tout en maintenant
robustesse mécanique lors d'une installation ou d'une maintenance répétée.

Applications du câble d'affichage LVDS :

Cet assemblage de câble d'affichage LVDS convient à une large gamme de systèmes d'affichage intégrés et industriels,
y compris :

1. Panneaux de contrôle industriels
2. Écrans informatiques intégrés
3. Moniteurs d'imagerie et de diagnostic médicaux
4. Modules d'affichage automobiles ou de transport
5. Équipement électronique personnalisé avec des écrans LCD ou TFT internes

La structure mixte LVDS + faisceau de fils permet au câble de transporter à la fois l'affichage à grande vitesse
signaux et lignes de contrôle de support au sein d'un même ensemble, réduisant le câblage interne
complexité.


Principaux avantages de cet assemblage de câble d'affichage LVDS :

Par rapport aux câbles LVDS plats ou rubans standard, cet assemblage offre plusieurs avantages pratiques
avantages :

1. Stabilité du signal améliorée grâce au routage LVDS à paires torsadées
2. Routage flexible des câbles grâce à la construction du faisceau rond
3. Rétention sécurisée du connecteur à l'aide d'une barre de verrouillage métallique du côté de l'écran
4. Risque d'installation réduit grâce à la broche définie et au câblage groupé
5. Configuration personnalisable, y compris la longueur, le calibre des fils et le mappage des broches

Ces avantages rendent le câble particulièrement adapté aux projets OEM avec de l'espace
contraintes ou des dispositions internes non standard.

Informations techniques sur le câble d'affichage LVDS :

Sino-Media est un fabricant spécialisé d'assemblages de câbles. Nous utilisons des équipements de pointe
équipement d'automatisation, des matières premières de qualité supérieure, un système d'assurance qualité robuste,
et une équipe technique qualifiée pour fournir des câbles et des faisceaux personnalisés de haute qualité
composants en petites quantités. Nos équipes d'ingénierie, de production et de contrôle qualité
garantissent l'excellence de ces composants uniques. Notre mission est d'améliorer
la qualité des produits en continu, répondre aux besoins des clients et maintenir une expertise dans les
matériaux que nous utilisons et recommandons. Notre dévouement à la satisfaction du client motive
la croissance continue de l'entreprise.
