Assemblage de câble TWN4 USB 2.0 personnalisé 20cm 28AWG Connecteur 8 positions blindé

Assemblage de câble USB 2.0 TWN4

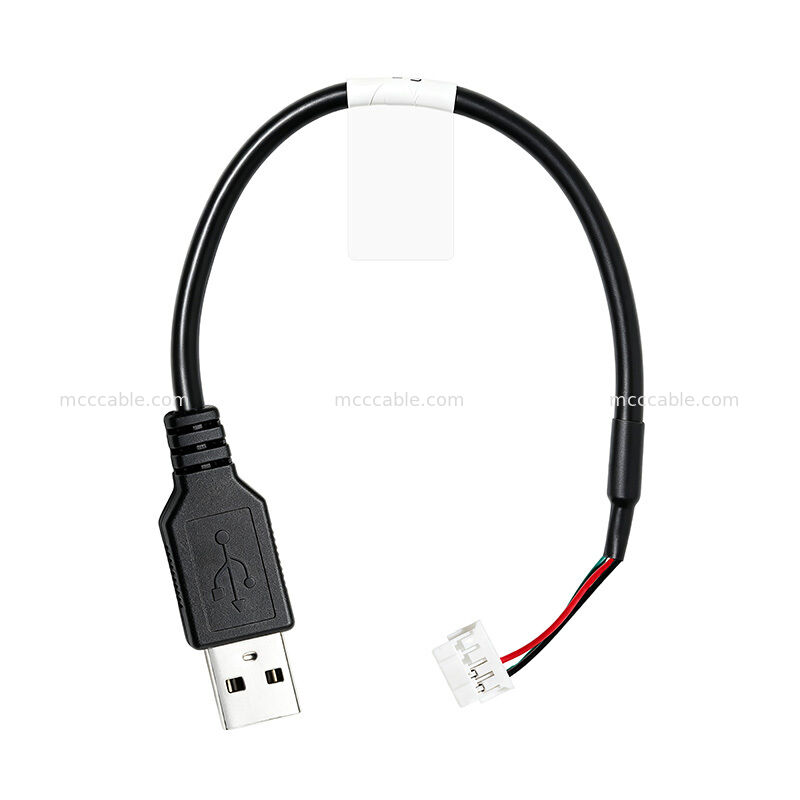

L'assemblage de câble TWN4 USB 2.0 est un assemblage de câble personnalisé de 20 cmUSB

Le câble utilise un connecteur mâle de type A et un connecteur à 8 positions.et

construction blindée avec fil UL2725.

La longueur du câble spécifié est de 200 ± 10 mm, la structure du câble étant conçueselon

aux exigences de connexion USB 2.0 spécifiées.

Spécifications de l'assemblage du câble TWN4 USB 2.0

TWN4 Assemblage de câble USB de 20 cm

L'ensemble du câble USB TWN4 a une longueur totale spécifiée de 200 ± 10 mm,correspondant

à environ 20 cm.

Le dessin spécifie également une section de câble de 100 ± 10 mm et une section de câble de 30 ± 5 mm.Dimension proche

la zone des connecteurs.

Connecteur de câble USB 2.0 TWN4

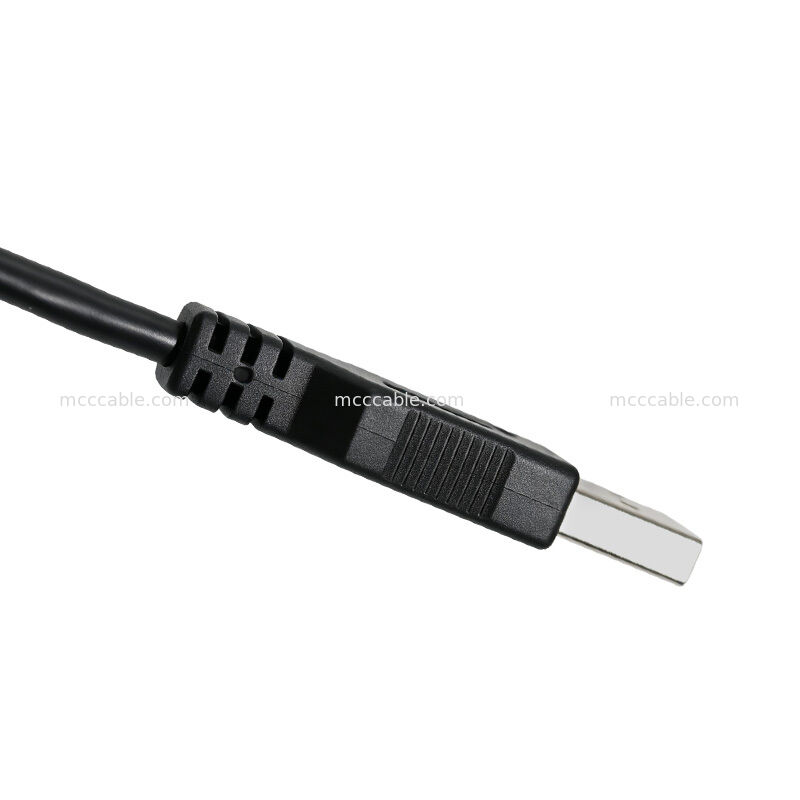

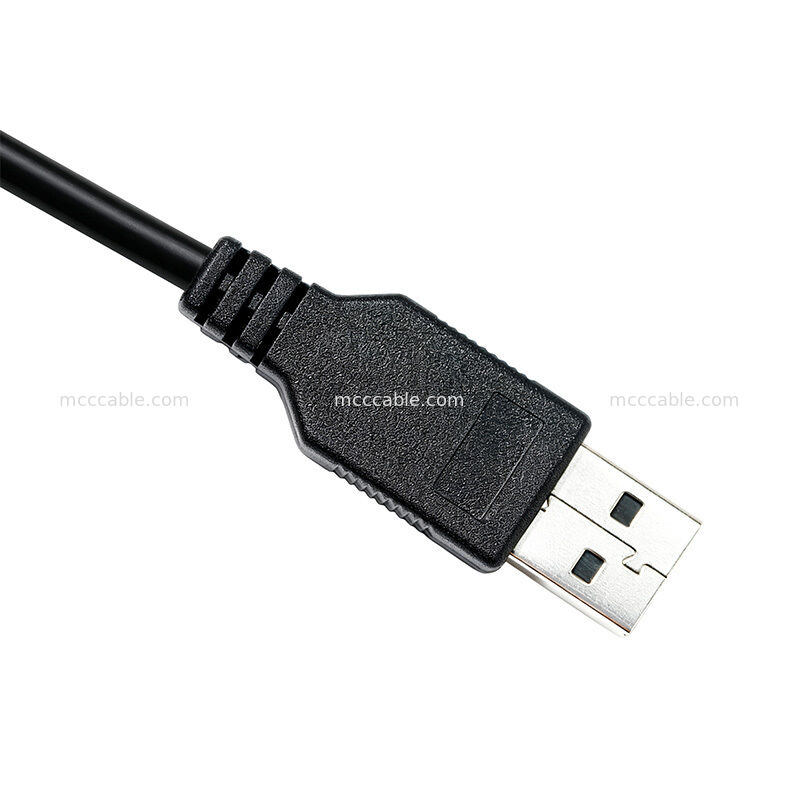

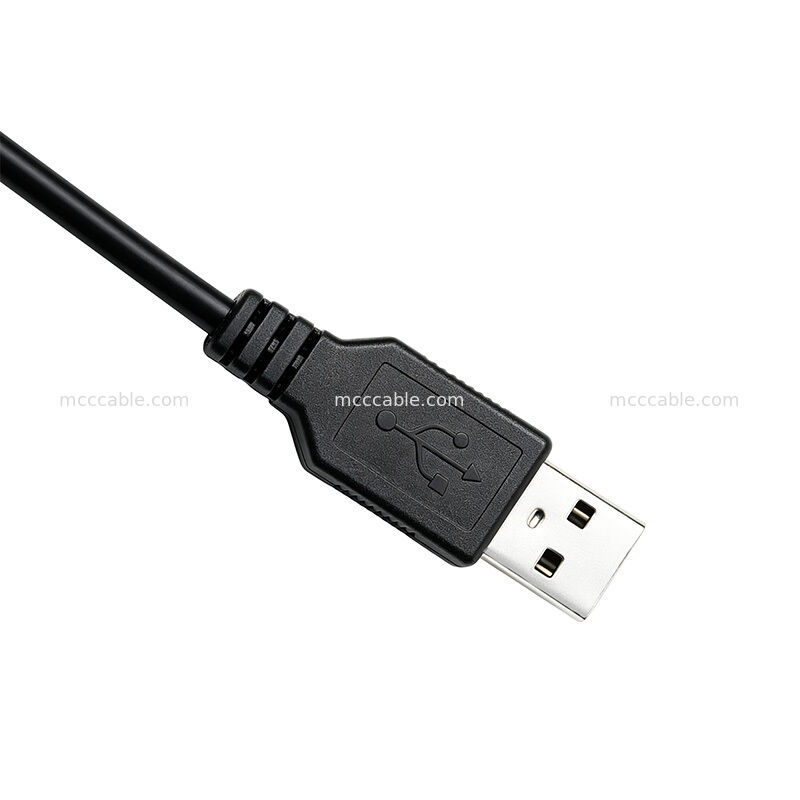

Le côté USB du câble utilise un connecteur mâle USB de type A.Le côté opposé

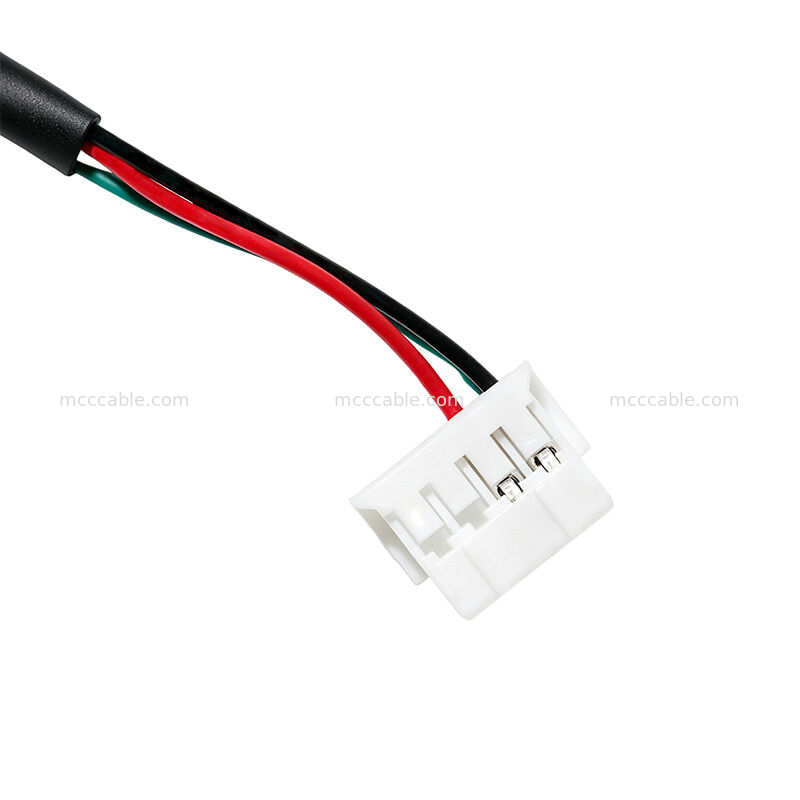

utilise un connecteur à 8 positions avec une configuration à 2 × 4 positions.

La spécification du connecteur indique un écart de 2,0 mm et identifie leconfiguration du connecteur

comme DF11-8DS-2C.

TWN4 28AWG Structure de câble protégé

La structure du câble est spécifiée comme suit:

Les données de référence doivent être fournies à l'autorité compétente de l'État membre de l'exportation.

Le dessin identifie également le câble comme tordu et montre une structure de bouclier + drainage.

La section extérieure moulée est spécifiée comme PVC noir.

Cette structure de câble combine les conducteurs USB spécifiés et le blindage

les composants de l'ensemble de câbles.

Assemblage du câble USB TWN4 personnalisé

L'ensemble du câble USB TWN4 est fabriqué avec le connecteur spécifiéla configuration,

la structure du câble, le moulage et la longueur globale.

L'ensemble comprend un tube thermiquement rétrécissant noir d'un diamètre de 4,0 mm et unblanc spécifié

une étiquette de 70 × 16 mm.

Test et conformité du câble USB TWN4

L'ensemble du câble est spécifié comme conforme à la norme RoHS.

Le dessin définit également les prescriptions d'essai électriques suivantes:

• Test ouvert ou court: 100%
• Pour les appareils électroniques à haute tension: 200 V / 0,1 s
• Résistance d'isolation: 200 V CC, IR ≥ 20 MΩ
• Résistance au contact: 5 Ω max.

Applications d'assemblage de câbles USB TWN4

L'assemblage de câbles USB 2.0 TWN4 peut être utilisé pour des applications nécessitant un

une connexion USB compacte avec une interface USB type-A masculine et une position 8

le connecteur de fil.

Les mots clés typiques des applications comprennent:

• Ensemble de câbles USB 2.0
• Cable USB personnalisé
• Ensemble de câbles USB de type A
• Ensemble de câbles à 8 positions
• Cable USB protégé
• Ensemble de câbles TWN4
• Ensemble de câbles électroniques sur mesure
