Câble TWN4 USB 2.0 personnalisé 1m 28AWG blindé câblage haute vitesse

Assemblage de câble USB 2.0 TWN4

L'assemblage de câble USB 2.0 TWN4 est un assemblage de câble personnalisé de 1 mètre avec un USB

Homme de type Aun connecteur à une extrémité et un connecteur à 8 positions à l'autre extrémité.

Le câble utilise une construction tordue et blindée avec du fil UL2725 et est conçu

Selonles exigences spécifiées en matière de connexion USB 2.0 et de pin-out.

Spécifications de l'assemblage du câble TWN4 USB 2.0

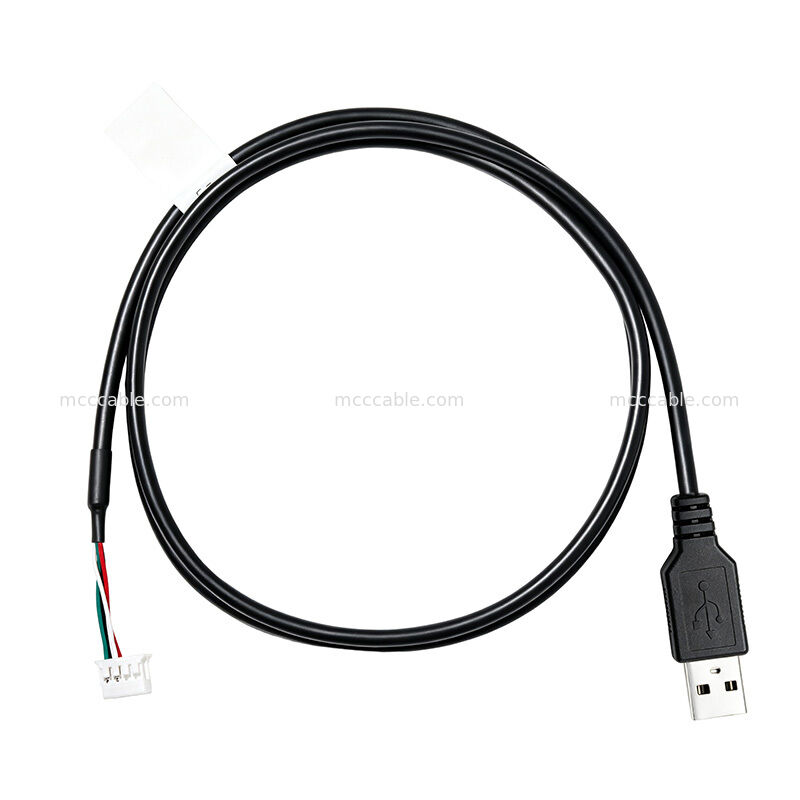

Assemblage de câble USB TWN4 1m

L'ensemble de câbles TWN4 a une longueur globale spécifiée de 1000 ± 10 mm.

montre également une dimension de 100 ± 10 mm pour la section de câble spécifiée et une dimension de 30 ± 5 mm

à l'extrémité du connecteur.

Le câble utilise une construction torsadée et comprend un fil de blindage et d'évacuation selon les

la structure spécifiée du câble.

Connecteur de câble USB 2.0 TWN4

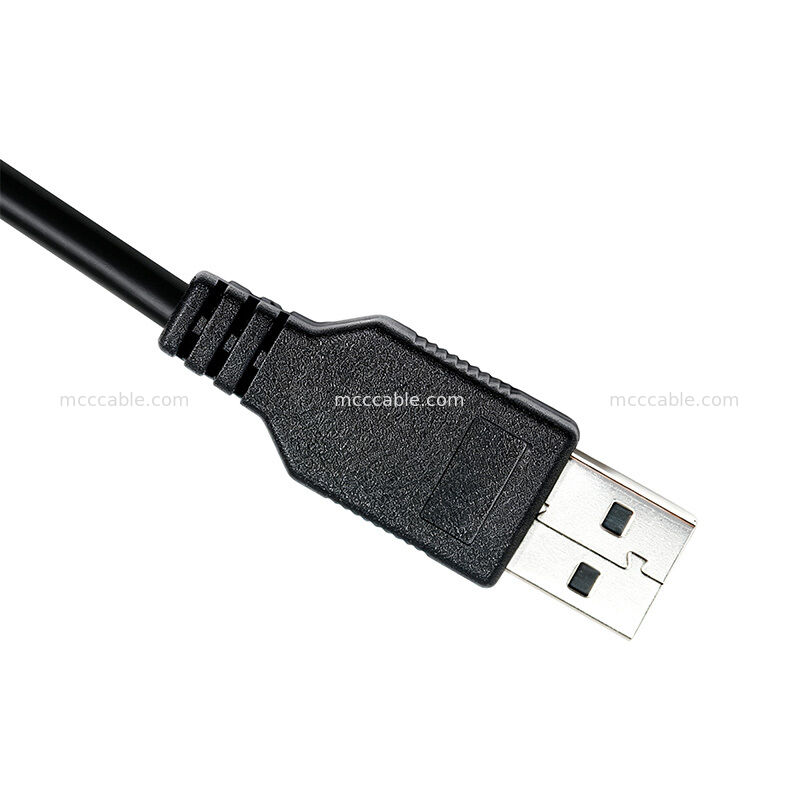

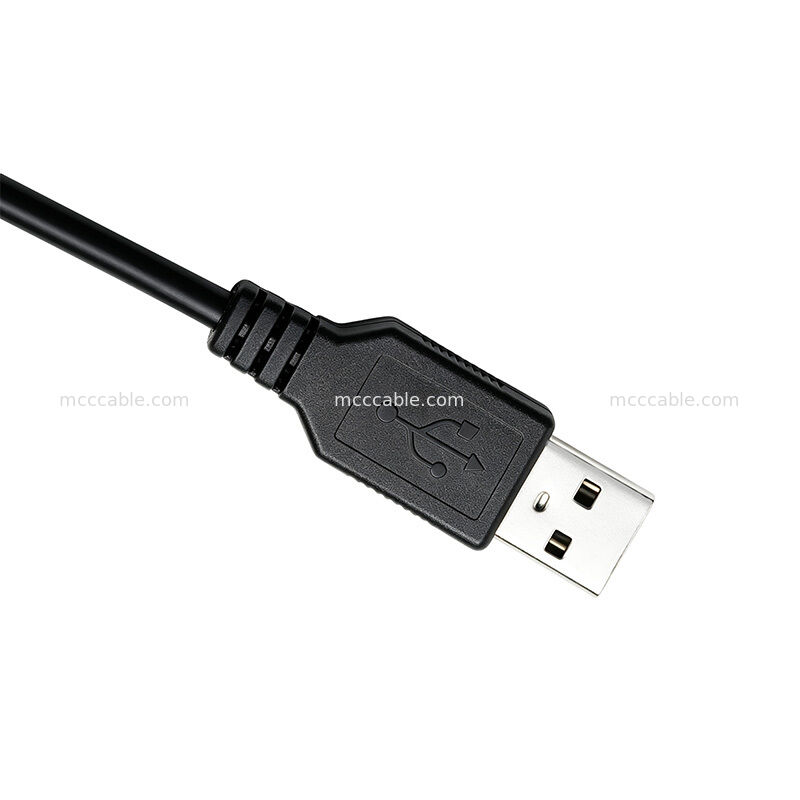

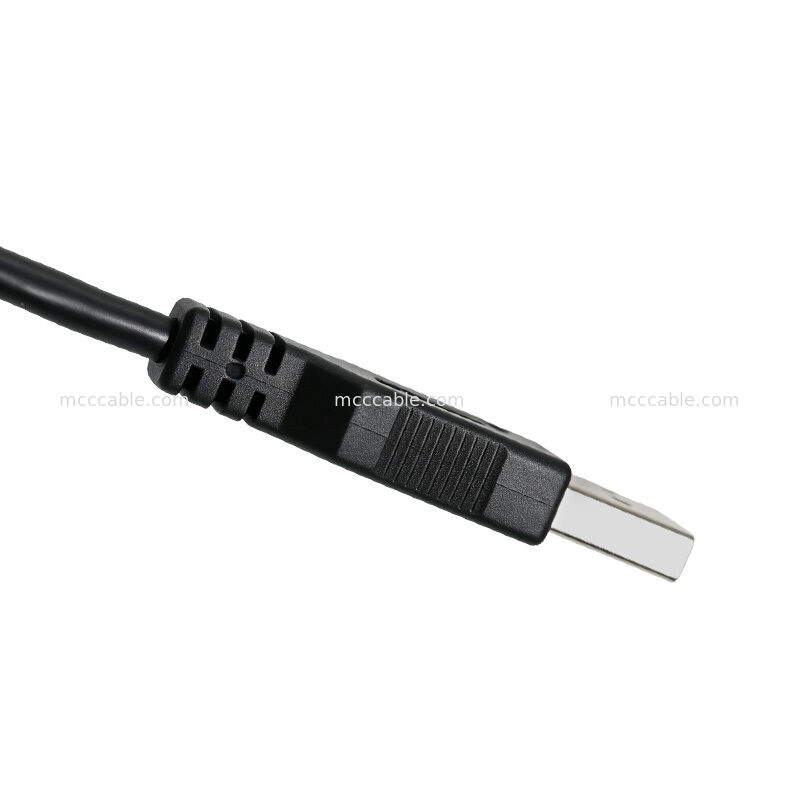

Le côté USB utilise un connecteur mâle USB de type A. L'extrémité opposée utilise un connecteur à 8 positions

avec une configuration de boîtier de 2 × 4 positions.

Le dessin spécifie DF11-8DS-2C pour le connecteur à 8 positions et identifie le connecteur correspondant

la configuration du boîtier et du terminal dans le cahier des charges du connecteur.

TWN4 28AWG Structure de câble protégé

La structure du câble est spécifiée comme suit:

Les données de référence doivent être fournies à l'autorité compétente de l'État membre de l'exportation.

Le dessin indique également une construction tordue et une configuration de bouclier + drain.

le moulage est spécifié comme PVC 45P noir.

Cette structure combine la paire de signaux USB, les conducteurs de puissance et les composants de blindage

à l'intérieur de l'ensemble du câble.

Assemblage du câble USB TWN4 personnalisé

L'ensemble de câbles USB TWN4 est fabriqué avec la configuration de connecteur spécifiée,

la structure du fil, le moulage et la longueur du câble.

L'ensemble comprend une section en PVC moulée noire et un tube thermo-rétrécissant noir.

spécifie une étiquette blanche de 70 × 16 mm.

Test et conformité du câble USB 2.0 TWN4

L'ensemble du câble est spécifié comme conforme à la norme RoHS.

Le dessin définit également les prescriptions d'essai électriques suivantes:

• Test ouvert ou court: 100%
• Pour les appareils électroniques à haute tension: 200 V / 0,1 s
• Résistance d'isolation: 200 V CC, IR ≥ 20 MΩ
• Résistance au contact: 5 Ω max.

Applications d'assemblage de câbles USB TWN4

L'assemblage de câble USB 2.0 TWN4 peut être utilisé pour des applications nécessitant un câble USB de 1 mètre

une connexion avec une interface USB type-A mâle et un connecteur câble à 8 positions.

Les mots clés typiques des applications comprennent:

• Ensemble de câbles USB 2.0
• Cable USB personnalisé
• Ensemble de câbles USB de type A
• câble USB à 8 positions
• Cable USB protégé
• Ensemble de câbles TWN4
• Ensemble de câbles électroniques sur mesure
