213814-1104 Assemblage de câble d'alimentation haute température 4 circuits personnalisé UL1180 16AWG

L'assemblage de câble d'alimentation haute température 4 circuits 213814-1104 est un câble personnalisé

assemblage conçu avec un fil UL1180 PTFE 16AWG, un connecteur à montage sur panneau 4 circuits,

des cosses à sertir et une connexion à cosse annulaire.

Le câble utilise une isolation PTFE haute température avec une tension nominale de 300 V et une température nominale

plage de -60 °C à +260 °C. L'assemblage convient aux applications de connexion électrique

et de câble d'alimentation nécessitant des performances de fil haute température, des connexions fiables

et des longueurs de câble personnalisées.

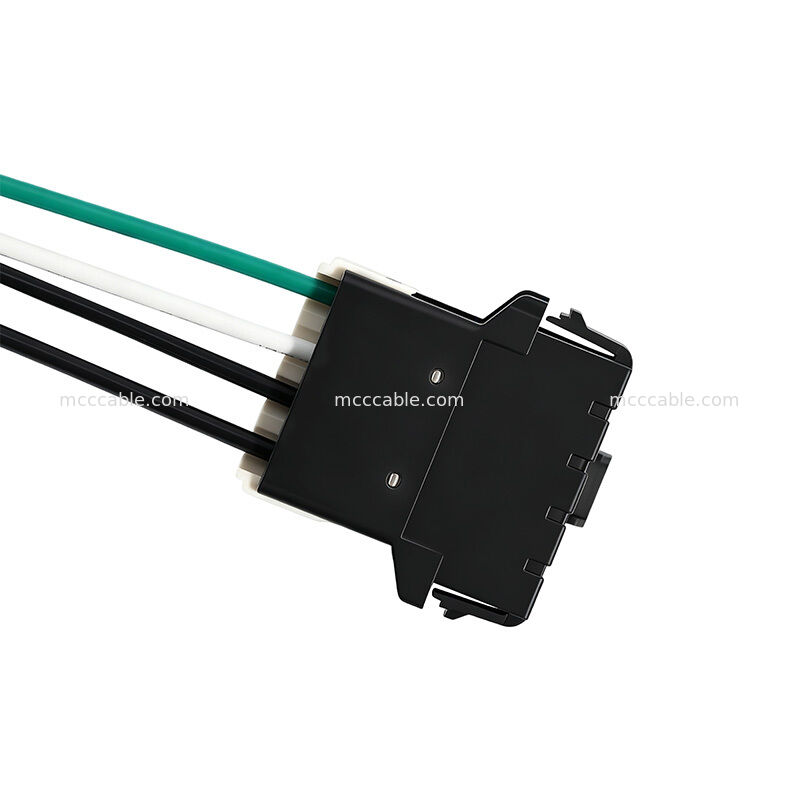

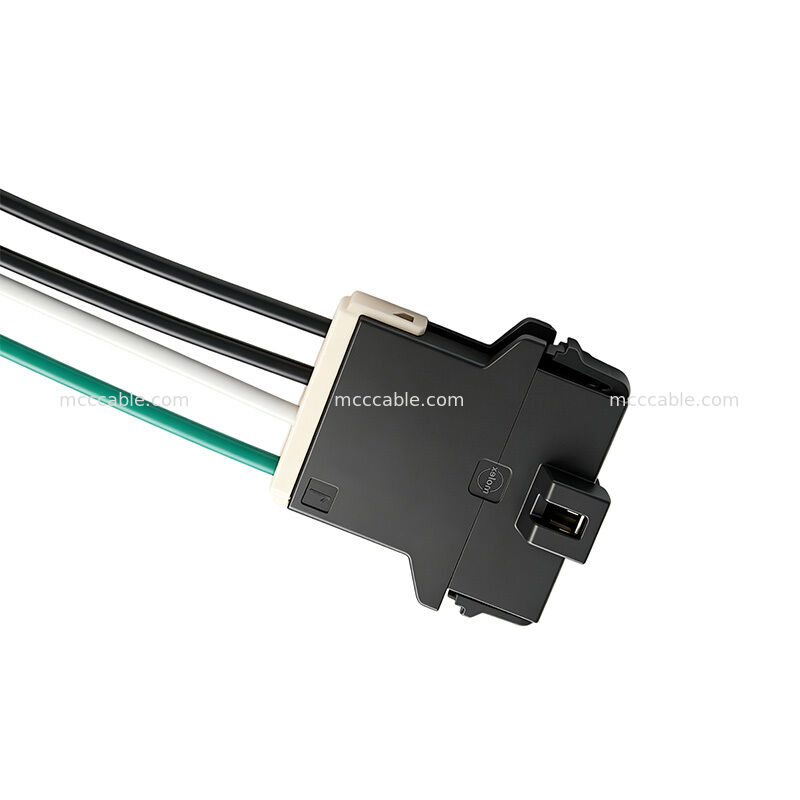

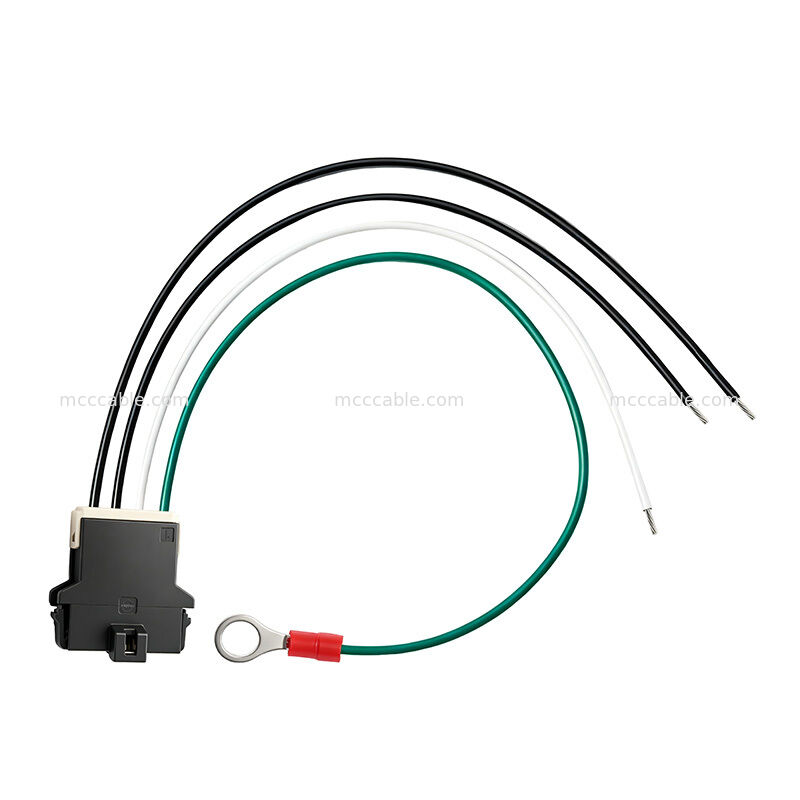

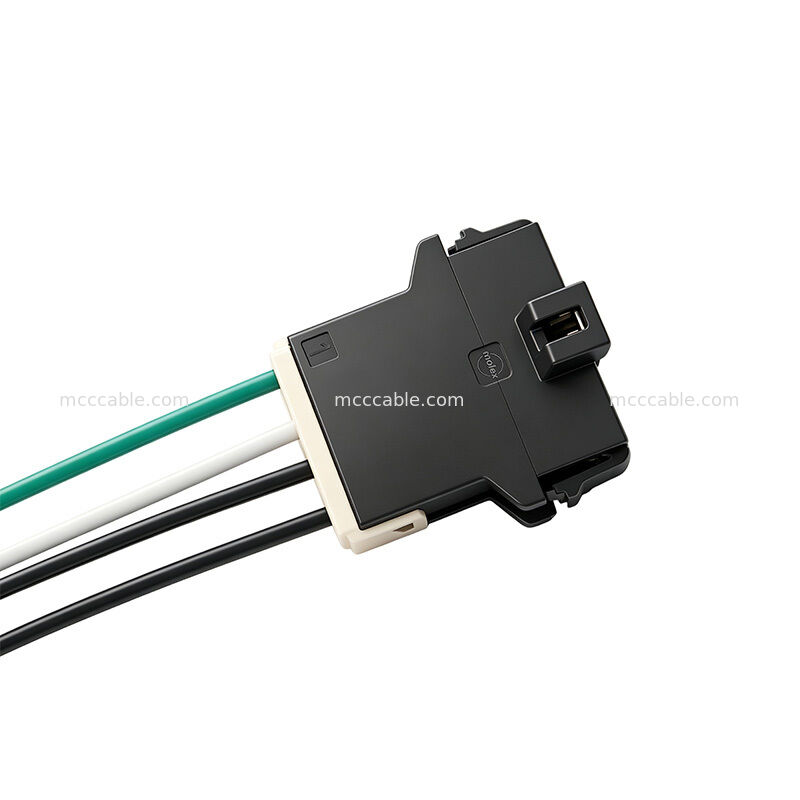

Structure de l'assemblage de câble d'alimentation 4 circuits 213814-1104

L'assemblage de câble 213814-1104 se compose de quatre fils UL1180 PTFE 16AWG en noir,

vert et blanc, avec un connecteur à montage sur panneau 4 circuits et les composants de terminal correspondants.

Le connecteur utilise une configuration 4 circuits avec un pas de 5,7 mm. L'assemblage intègre également

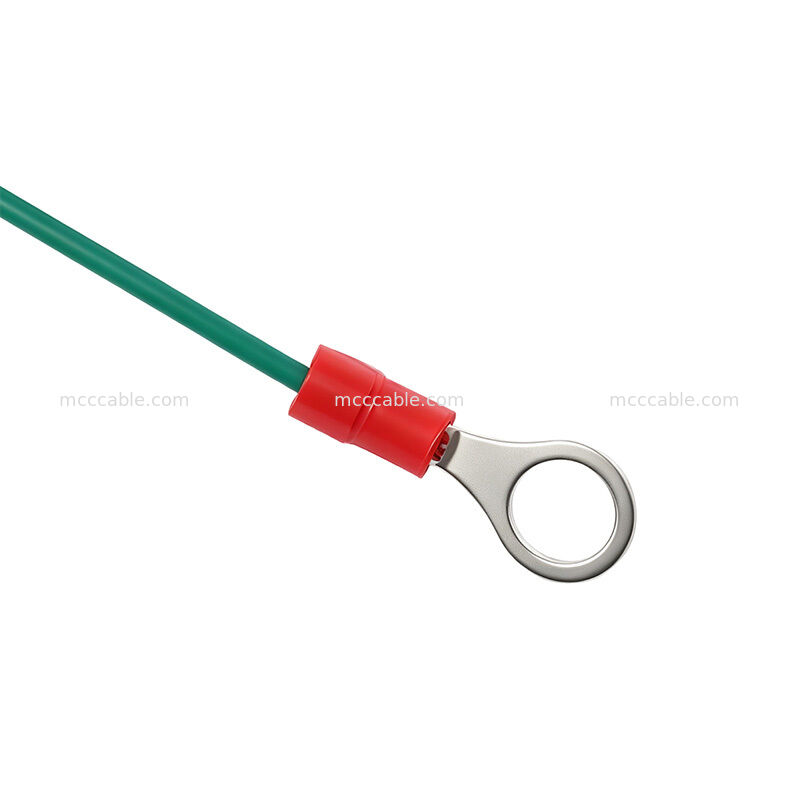

un composant TPA 4 circuits et une cosse annulaire étamée pour la structure de connexion spécifiée.

Spécifications du câble 213814-1104 UL1180 PTFE 16AWG

Spécification

L'assemblage de câble 213814-1104 utilise une configuration de prise à montage sur panneau 4 circuits avec un pas de 5,7 mm.

La configuration du connecteur 4 circuits est spécifiée pour la série 213814, tandis que les

composants de terminal et TPA associés sont conçus pour le système de connexion correspondant.

Le composant TPA 4 circuits est spécifié comme 105415-0004, et le terminal est spécifié pour les fils14/16 AWG.

Caractéristiques du câble haute température PTFE 213814-1104

L'assemblage de câble 213814-1104 combine un fil isolé PTFE haute température avec une

structure de connecteur multi-circuits pour les applications de connexion électrique exigeantes.

Les caractéristiques principales comprennent :

Fil PTFE UL1180 16 AWG

Tension nominale de 300 V

• Plage de température nominale de -60 °C à +260 °C
• Conducteur toronné en cuivre plaqué nickel
• Performances au test d'inflammabilité VW-1
• Test d'étincelles de 2,0 KV AC
• Configuration de connecteur à pas de 5,7 mm
• Assemblage de câble 4 circuits
• Longueur de câble et configuration d'assemblage personnalisées
• Conforme RoHS 3.0
• Tests électriques de l'assemblage de câble personnalisé haute température 213814-1104
• Chaque assemblage de câble 213814-1104 est spécifié pour des tests d'ouverture, de court-circuit et d'intermittence à 100 %.

La spécification de l'assemblage définit également une résistance maximale du conducteur de 3 Ω et une résistance d'isolation minimale

de 10 MΩ à 200 V CC pendant 10 ms. Ces tests électriques aident à vérifier la continuité de la connexion

et les performances d'isolation pendant la production de l'assemblage de câble.

Applications de câble personnalisé haute température 213814-1104

L'assemblage de câble personnalisé 213814-1104 peut être utilisé pour les applications de connexion électrique et de câble d'alimentation

où une isolation de fil haute température, une connectivité multi-circuits et des connexions de terminal fiables

sont requises.

Les exigences typiques d'application peuvent inclure :

Câblage électrique haute température

Connexions d'alimentation d'équipement

• Câblage interne d'équipement
• Connexions de contrôle et d'alimentation personnalisées
• Assemblages électriques multi-circuits
• Équipement nécessitant un câblage isolé PTFE
• L'application finale doit être sélectionnée en fonction des exigences électriques, mécaniques,
• thermiques et d'installation du client.

Fabrication d'assemblages de câbles personnalisés 213814-1104

En tant qu'assemblage de câble personnalisé, la configuration 213814-1104 peut être fabriquée selon

le type de fil spécifié, le nombre de circuits, la configuration du connecteur, la structure du terminal et la longueur du câble.

La spécification fournie comprend plusieurs longueurs de coupe de fil pour les circuits individuels,

permettant de configurer l'assemblage de câble pour la géométrie d'installation requise.

Notre service d'assemblage de câbles personnalisés peut prendre en charge le développement de prototypes, les longueurs de câbles personnalisées,

la terminaison de connecteurs et la production selon les spécifications du client.
