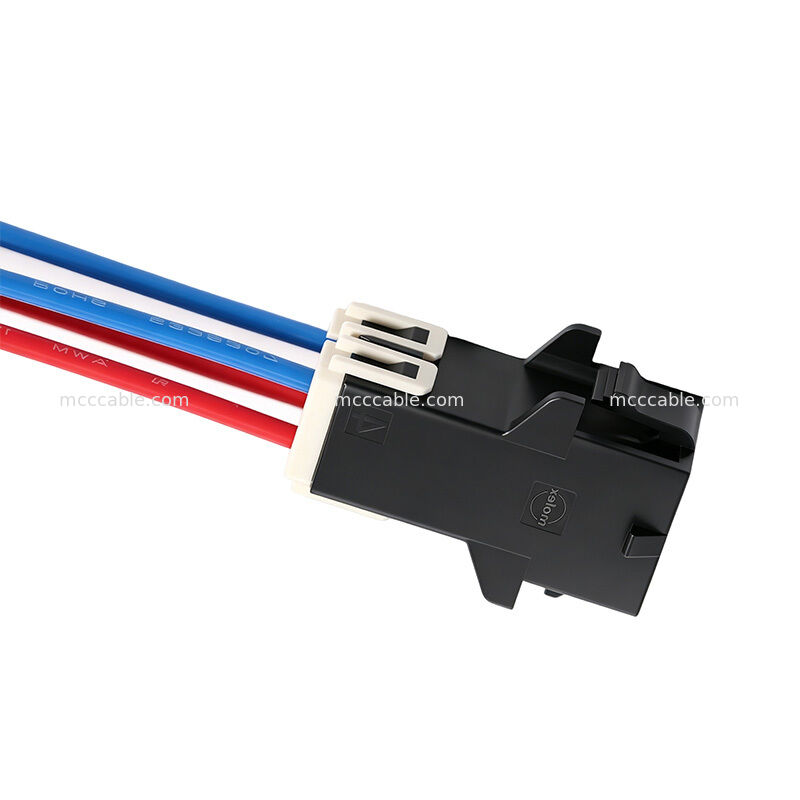

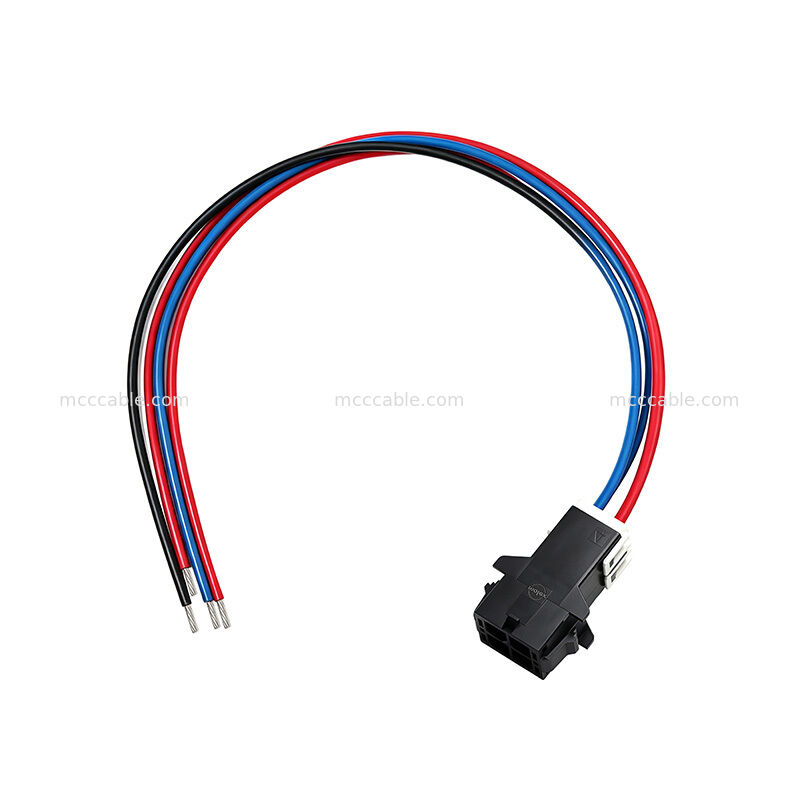

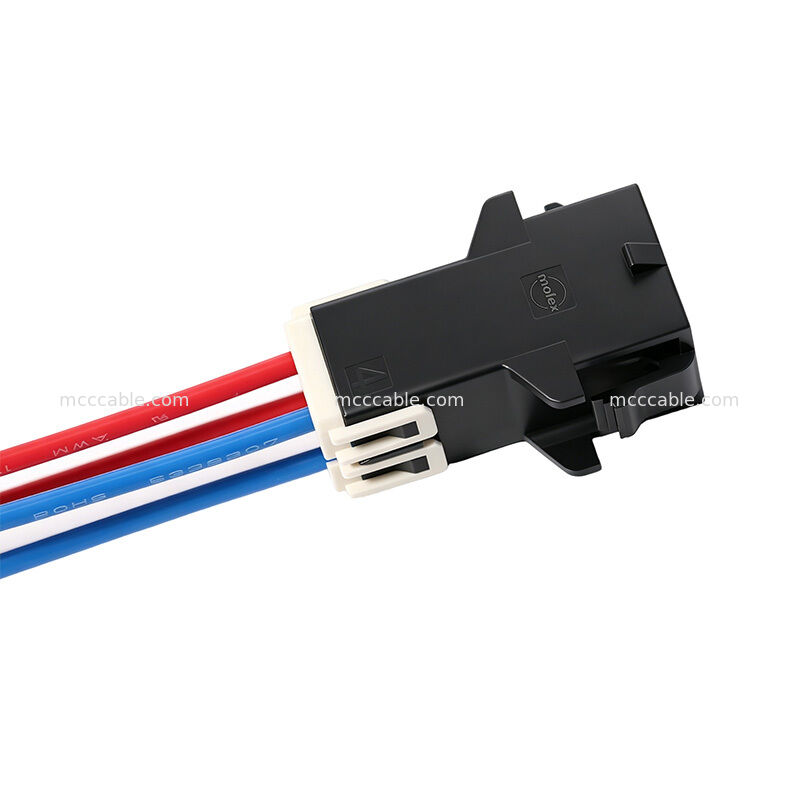

105411-1104 Assemblage de câble d'alimentation personnalisé à 4 circuits

L'assemblage de câble d'alimentation 105411-1104 à 4 circuits est un assemblage de câble électrique personnalisé conçu

avec un fil isolé PTFE UL1180 de calibre 16 AWG et une configuration de connecteur compact à montage sur panneau à 4 circuits.

Le câble utilise un fil PTFE UL1180 nominal de 300 V et 200 °C, ce qui le rend adapté aux applications de connexion électrique à haute température.

La configuration de câble spécifiée utilise des fils rouges et bleus avec une longueur de coupe de 268 ± 2 mm.

L'assemblage est conçu pour une connexion électrique fiable et est soumis à des tests d'ouverture, de court-circuit et d'intermittence à 100 %. Le produit est également spécifié comme conforme RoHS3.0.

Structure de l'assemblage de câble d'alimentation 105411-1104 à 4 circuits

L'assemblage de câble 105411-1104 utilise une configuration à 4 circuits avec un fil isolé PTFE UL1180 et des connexions de bornes.

La structure principale du câble comprend :

4 circuits électriques

Fil PTFE UL1180 de calibre 16 AWG

Tension nominale de 300 V

• Température nominale de 200 °C

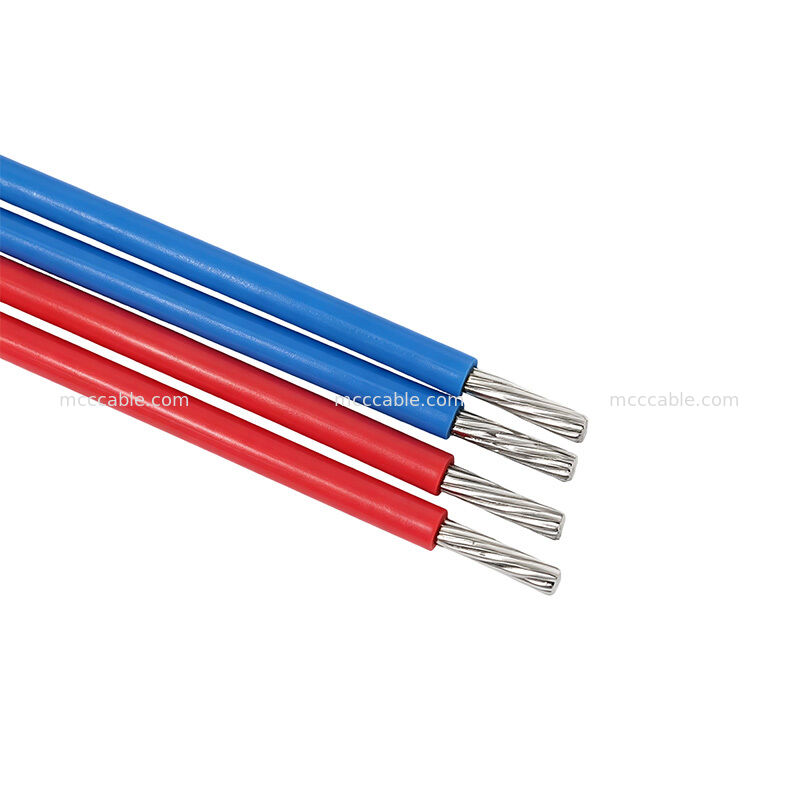

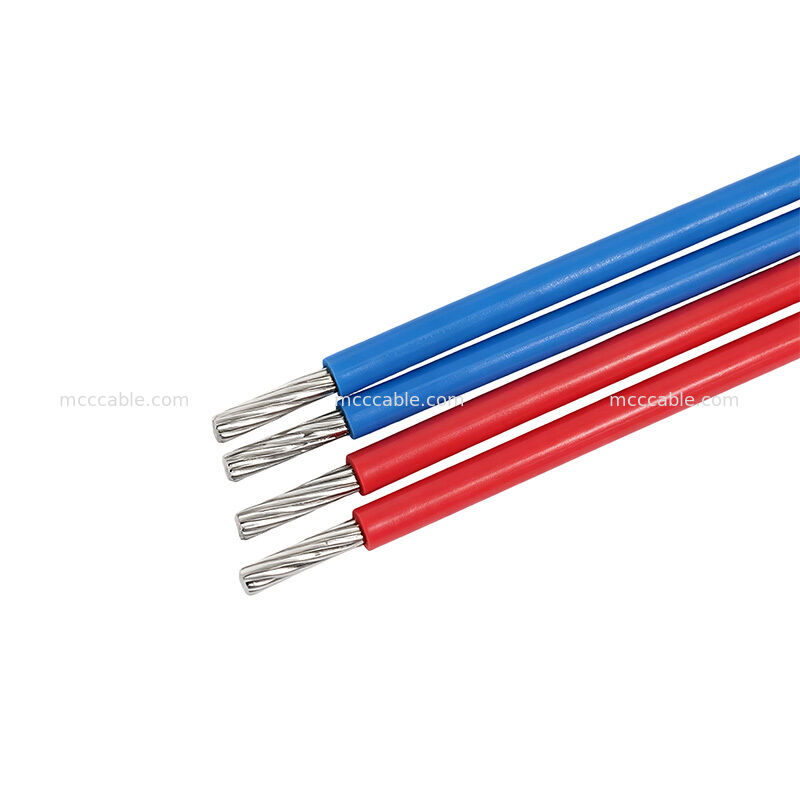

• Couleurs de fil rouge et bleu
• Tests d'ouverture de circuit à 100 %
• Connexion de borne étamée
• La borne spécifiée est conçue pour un fil de calibre 14/16 AWG, tandis que la spécification du câble utilise des conducteurs de calibre 16 AWG.
• Spécifications du câble d'alimentation PTFE UL1180 105411-1104
• Spécification

Détails

Type de produit

Assemblage de câble d'alimentation personnalisé

Caractéristiques du câble PTFE haute température 105411-1104

L'assemblage de câble 105411-1104 utilise un fil isolé PTFE UL1180 avec une plage de température nominale de -60 °C à +260 °C pour la spécification du matériau du fil, tandis que la classification UL applicable est spécifiée comme 200 °C et 300 V.

La spécification du fil comprend également :

Isolation PTFE

Conducteur toronné de calibre 16 AWG

Conducteur en cuivre étamé

Classification au feu VW-1

Tension nominale de 300 V

Performance à haute température

Spécifications de test de flexion à froid et de choc thermique

• La spécification du fil indique une construction de conducteur de 19/0,30 et un diamètre extérieur nominal de 2,18 ± 0,10 mm.
• Tests électriques de l'assemblage de câble d'alimentation 105411-1104
• L'assemblage de câble d'alimentation 105411-1104 est spécifié pour des tests électriques à 100 % pendant la production.
• Les exigences de test comprennent :
• Tests d'ouverture de circuit à 100 %
• Tests de court-circuit à 100 %
• Tests d'intermittence à 100 %

Résistance du conducteur : 3 Ω max.

Résistance d'isolement : 10 MΩ / 200 V CC / 10 ms minimum

Ces exigences sont spécifiées dans le cadre des exigences de qualité de l'assemblage de câble.

Applications de l'assemblage de câble d'alimentation personnalisé 105411-1104

L'assemblage de câble d'alimentation 105411-1104 à 4 circuits convient aux applications de connexion électrique qui nécessitent plusieurs circuits d'alimentation, une isolation à haute température et une configuration de connecteur compacte.

• Les domaines d'application potentiels comprennent :
• Équipement industriel
• Systèmes de contrôle électrique
• Modules de connexion d'alimentation
• Équipement haute température

Câblage interne des équipements

Assemblages de câbles OEM personnalisés

La combinaison du fil PTFE de calibre 16 AWG, de la tension nominale de 300 V et de l'isolation haute température rend cette configuration adaptée aux applications où la résistance thermique et la connexion électrique fiable sont importantes.

Fabrication d'assemblages de câbles personnalisés 105411-1104

L'assemblage de câble 105411-1104 peut être fabriqué comme une solution de câble personnalisée selon la longueur de câble requise, la couleur du fil, la configuration des bornes et les exigences d'assemblage.

• La configuration standard spécifie une longueur de coupe de 268 ± 2 mm, avec une identification de fil rouge et bleu pour l'assemblage à quatre circuits.
