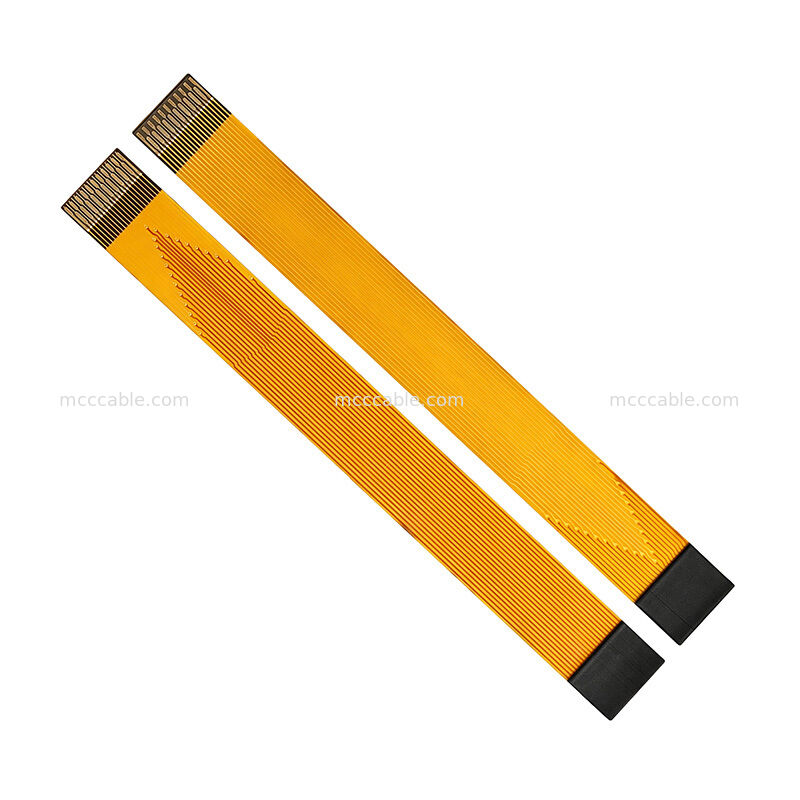

Câble flexible FPC personnalisé ultra fin, largeur de ligne 0,10 mm, espacement 0,07 mm, 60 mm

Câble flexible FPC personnalisé ultra-fin

Ce câble flexible FPC personnalisé ultra-fin est conçu avec des pistes de circuit flexibles des deux côtés.

La structure comprend des circuits côté avantet côté arrière des ouvertures localisées et un renforcement FPC

dans les zones spécifiées.

Le câble présente une construction flexible compacte avec une largeur de piste minimale de 0,10 mm et

un espacement de piste minimal de 0,07 mm.

Spécifications du câble flexible FPC

Conception de circuit de câble FPC personnaliséLe câble FPC personnalisé intègre des motifs de circuit des deux côtés, avant et arrière. Le

dessin

spécifie également les zones d'ouverture avant etarrière pour la structure du circuit flexible.La largeur de piste minimale est de 0,10 mm, tandis que l'espacement de piste minimal est de 0,07 mm, ce qui permet une

disposition de circuit compacte dans la

conception du câble flexible.Structure du câble flexible FPC ultra-fin

Le câble flexible FPC utilise une construction flexible fine avec un renforcement appliqué dans les

zones spécifiées. Le dessin indique

un renforcement FPC avec une épaisseur de matériau supplémentaire de0,2 ± 0,03 mm dans les

sections renforcées désignées.Le câble comprend également des zones d'ouverture et de connexion spécifiées conformément aux

exigences du dessin.

une largeur et un espacement de piste contrôlés.

La longueur de câble spécifiée est de 60 mm. Le dessin fournit également des tolérances dimensionnelles pour

la structure du câble, y compris une

tolérance générale de dimension extérieure de ±0,1 mm et une tolérance delargeur de câble de ±0,03 mm.

D'autres tolérances dimensionnelles spécifiées comprennent les exigences d'ouverture, de renforcement et d'épaisseur de couche métallique.

Fabrication de câbles FPC personnalisés

Ce câble flexible FPC est fabriqué selon le motif de circuit, les dimensions, les

zones d'ouverture et les

exigences de renforcement spécifiées.

La conception prend en charge la fabrication de câbles FPC personnalisés pour les applications nécessitant une connexion de circuit flexible compacte etune largeur et un espacement de piste contrôlés.

Applications de câbles flexibles FPC

Le câble flexible FPC personnalisé peut être utilisé pour les applications nécessitant :Connexions de circuits flexibles compactes

Appareils électroniques à espace restreint

Câblage interne flexible

• Assemblages électroniques minces
• Connexions personnalisées carte PCB-à-carte ou composant-à-composant
• Équipement électronique miniaturisé
