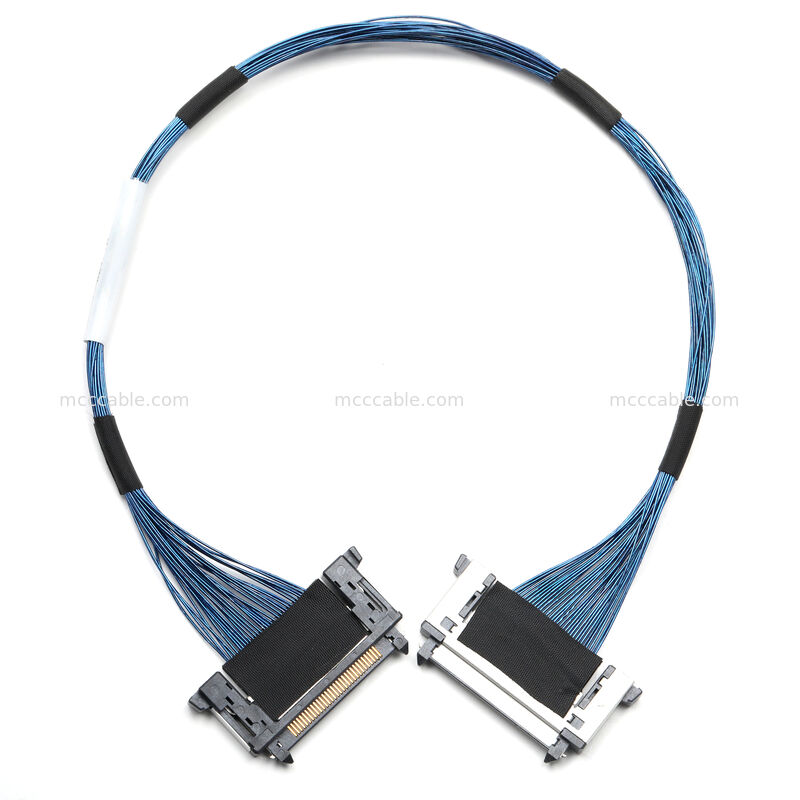

Assemblage de câbles de signal à haute densité avec des fils bleus 40AWG et des connecteurs de verrouillage

Assemblage de câble de signal haute densité avec fils bleus 40AWG
et connecteurs à verrouillage



Applications de l'assemblage de câble de signal haute densité :

Cet assemblage de câble de signal haute densité est conçu pour la transmission de signaux internes
entre des modules électroniques rapprochés.
Basé sur la structure de connecteur compacte et le câblage parallèle de calibre fin illustrés dans
le dessin, il est généralement utilisé dans :

1. Modules d'affichage et panneaux intégrés
2. Cartes de contrôle industrielles avec un espace de routage limité
3. Systèmes électroniques compacts nécessitant des signaux multicanaux stables
4. Équipement où la longueur de câble contrôlée et la rétention du connecteur sont essentielles

La conception du connecteur à verrouillage permet de maintenir un contact fiable dans les environnements où
des vibrations ou des accouplements répétés peuvent se produire.

Configuration du produit de l'assemblage de câble de signal haute densité :

Caractéristiques électriques de l'assemblage de câble de signal haute densité :

Selon les notes du dessin, cet assemblage de câble de signal haute densité est électriquement
vérifié pour assurer une transmission de signal stable :

1. Test d'ouverture, de court-circuit et d'intermittence à 100 %
2. Résistance du conducteur : ≤ 2,0 Ohms
3. Résistance d'isolement : ≥ 2 MΩ @ 200 V CC
4. Tension de tenue : 250 V CA, 0,5 mA, 10 ms

Ces tests permettent d'assurer la cohérence et la fiabilité des interfaces de signaux multipôles dans les conceptions électroniques compactes.
Avantages structurels de l'assemblage de câble de signal haute densité :

La structure illustrée dans les images et le dessin met l'accent sur la fiabilité dans un espace limité :

Les fils fins 40AWG permettent une densité de broches élevée sans épaisseur de câble excessive

1. Le routage parallèle des fils prend en charge les chemins de signaux organisés

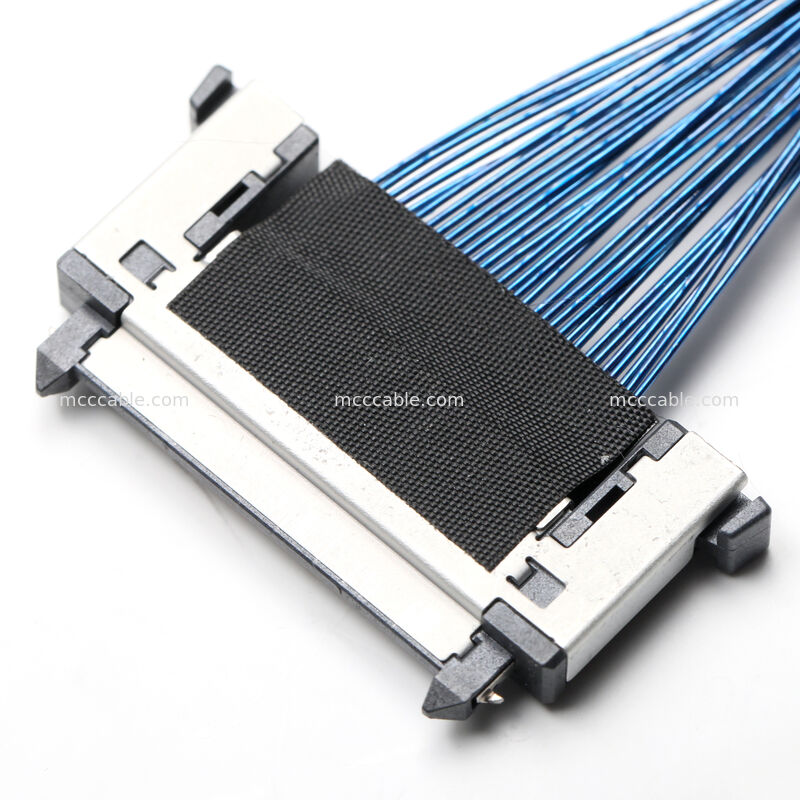

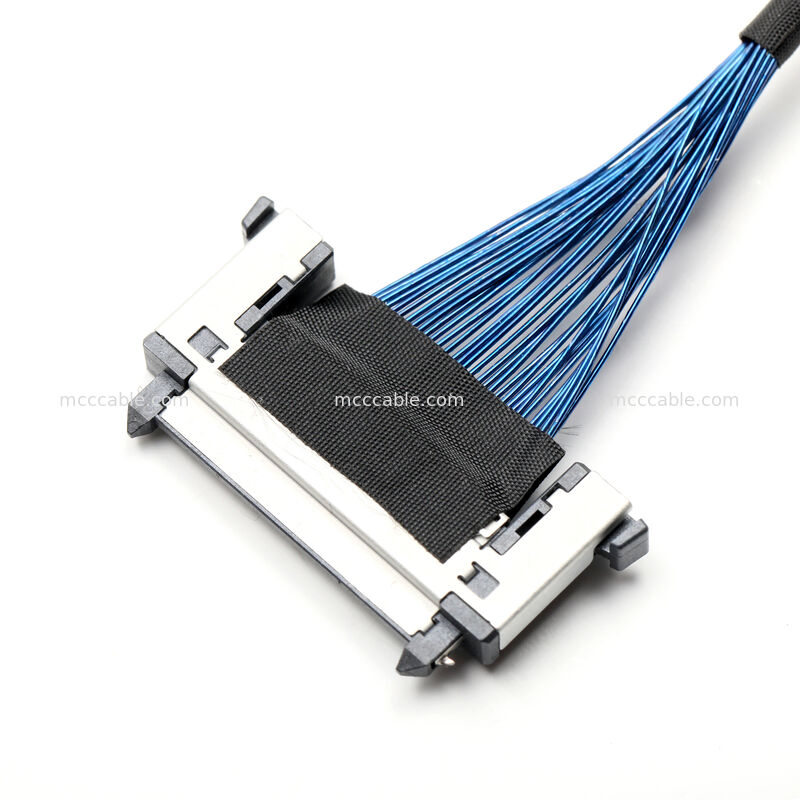

2. La fixation par ruban en tissu améliore le serre-câble et la gestion des câbles

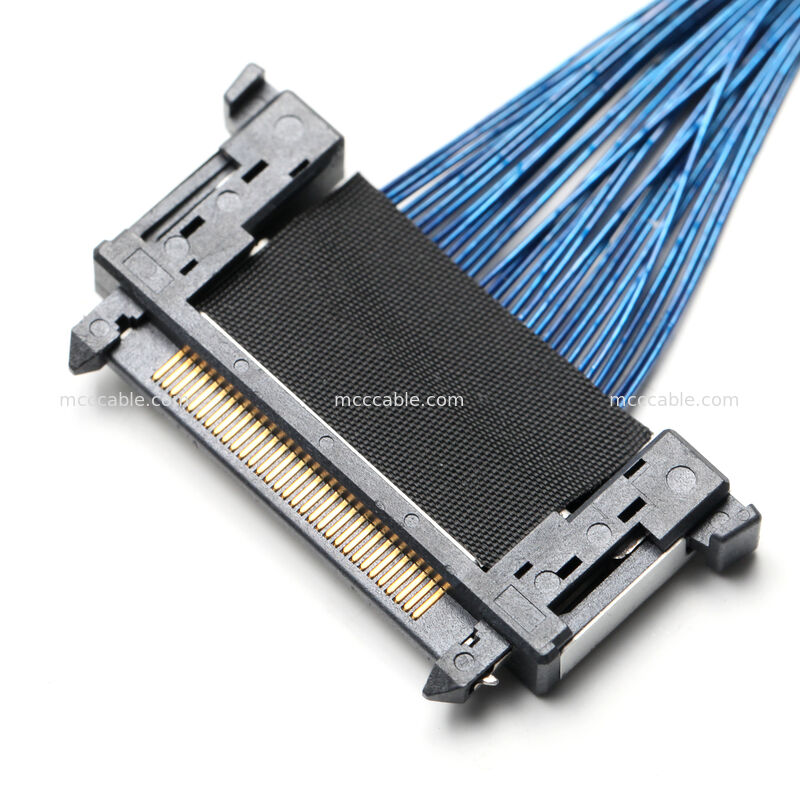

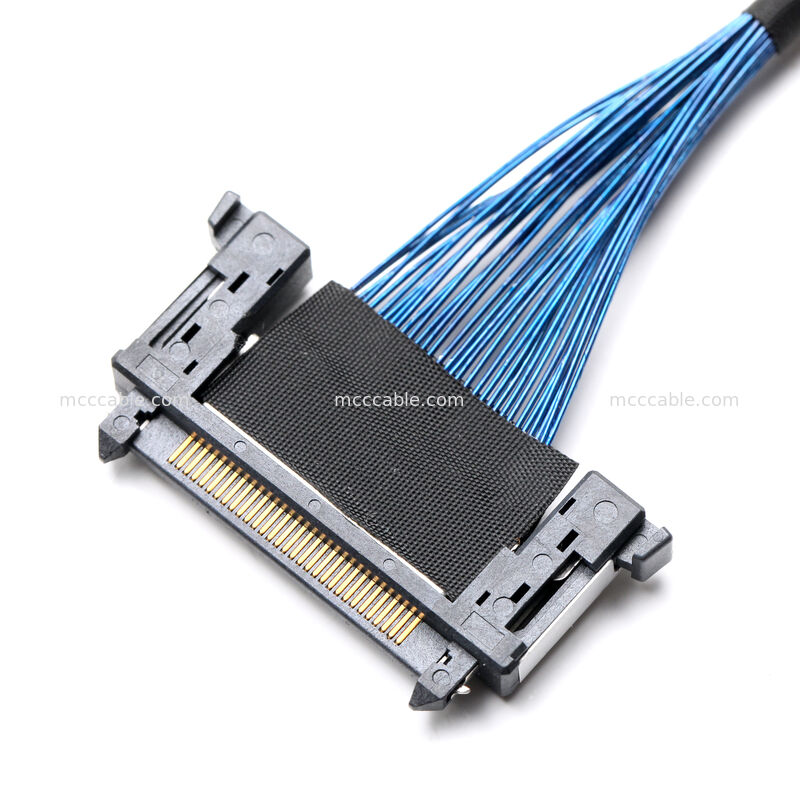

3. La structure du connecteur à verrouillage améliore la stabilité de l'accouplement
4. Cette construction convient aux applications où les câbles ronds standard ne sont pas pratiques.

Options personnalisées pour l'assemblage de câble de signal haute densité :

Bien que cet assemblage soit présenté avec une structure et une longueur définies, la personnalisation est

prise en charge au niveau de la fabrication :
La longueur du câble peut être ajustée selon la disposition du système

1. L'affectation des broches peut suivre les dessins approuvés par le client
2. La couleur des fils, la méthode de regroupement et les positions de fixation peuvent être personnalisées
3. La portée des tests électriques peut être alignée sur les exigences de l'application
4. Toutes les constructions personnalisées sont produites sur la base de dessins confirmés pour garantir la cohérence dimensionnelle et

électrique.
