Lieu d'origine:
Chine
Nom de marque:
Customization
Certification:
UL ，ISO13485 , ISO9001.2005 , ISO14001
Numéro de modèle:
Ensemble de câbles hybrides pour servomoteur M23 à 8 broches
Assemblage de câbles hybrides à 8 broches M23
L'interconnexion industrielle OEM personnalisée

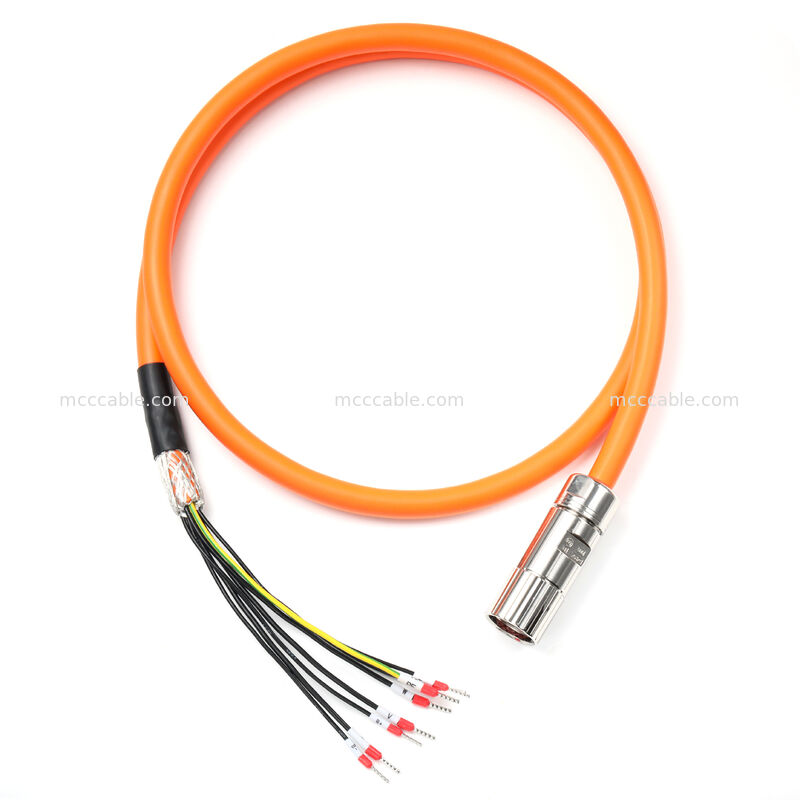

Ensemble de câbles hybrides à 8 broches de servo-moteur M23:
Cet assemblage de câble hybride M23 Servo Motor 8 broches est une solution OEM personnalisée conçue
pour les servo-moteurs industriels nécessitant une alimentation, un signal, un freinage et une chaleur intégrés
transmission de rétroaction dans un seul câble.

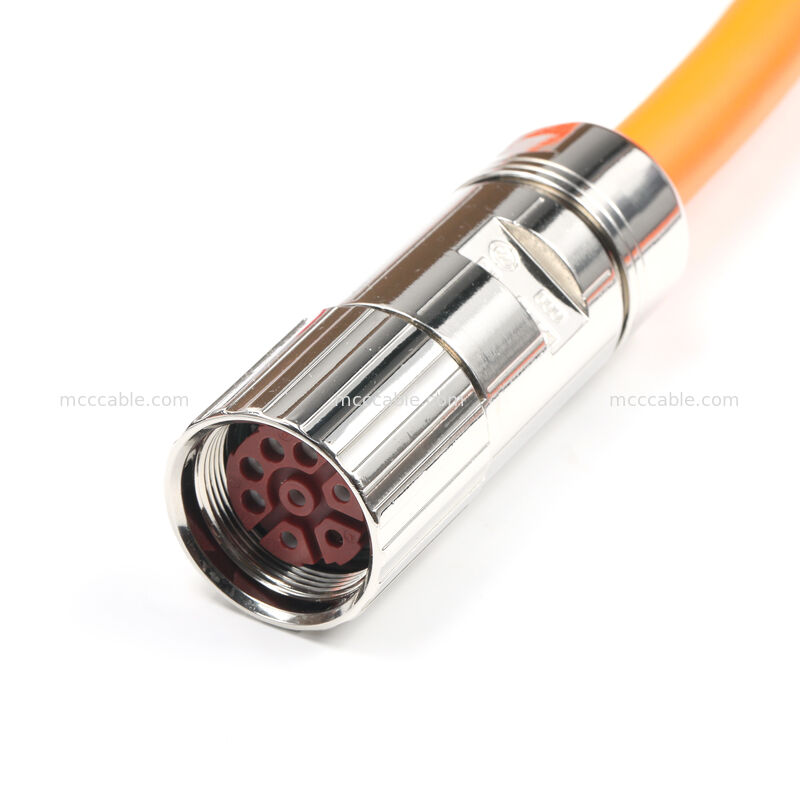

L'ensemble est équipé d'un connecteur circulaire M23 à 8 broches (femme) avec boîtier métallique et
couplage fileté, combiné à un câble servo-moteur multi-noyau blindé.

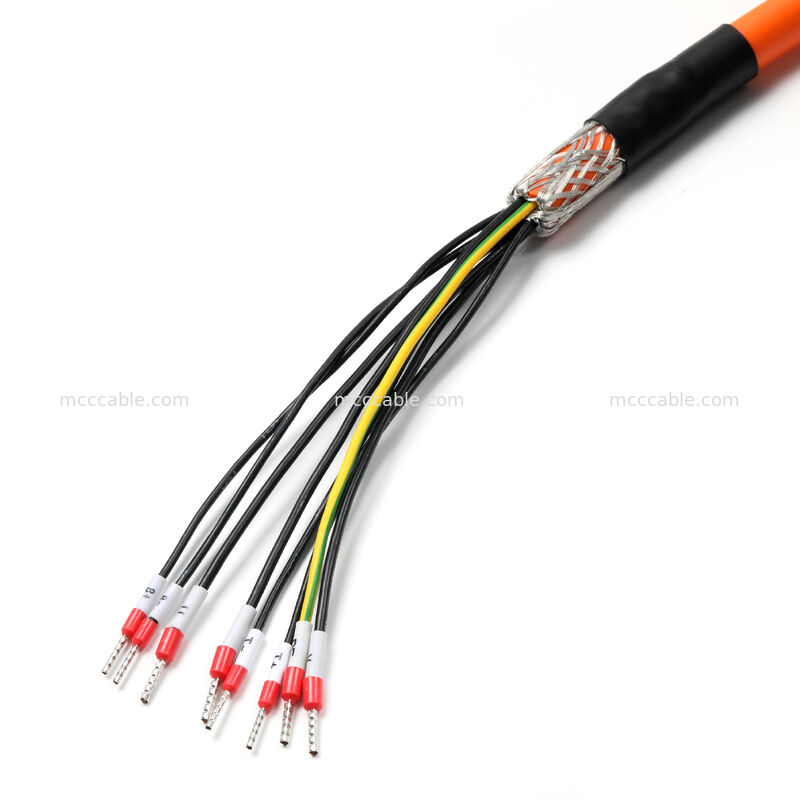

Sur l'extrémité ouverte, les conducteurs individuels sont clairement identifiés et terminés, ce qui permet
intégration souple dans les contrôleurs d'entraînement ou les blocs terminaux.
La longueur du câble, la configuration du conducteur et le style de terminaison sont entièrement personnalisables en fonction
sur les spécifications du moteur du client et les exigences du système.
Assemblage de câble hybride à 8 broches pour moteur à servomoteur M23 Caractéristiques principales:
Interface de connecteur circulaire à 8 broches M23
Accouplement à filetage sécurisé pour les environnements de vibration industriels
Conception de la puissance et du signal hybrides
Prend en charge les phases du moteur, le frein, le capteur thermique et la terre protectrice
Déchets à base d'aluminium
Réduit les IEM et assure un fonctionnement stable du moteur
Construction de câbles servo industriels
Veste orange pour une identification claire du câble moteur

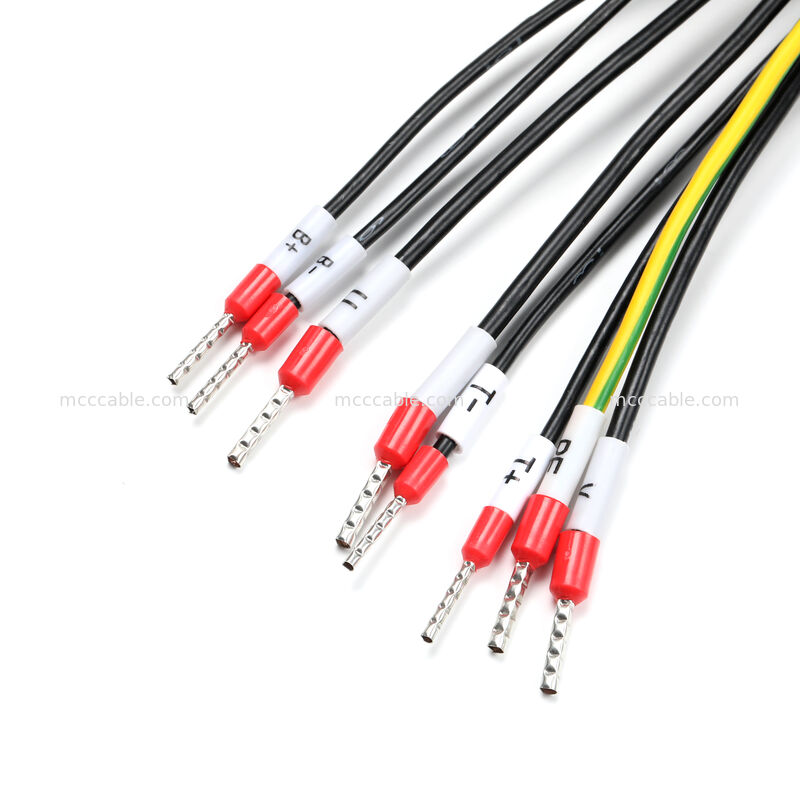

Conducteurs individuels étiquetés
Simplifie l'installation, la maintenance et le dépannage
Fabrication OEM sur mesure
Construit strictement selon le dessin et la définition de l'interface moteur
Assemblage de câble hybride à 8 broches pour moteur à servomoteur M23 Applications typiques
Moteurs à commande industrielle
Systèmes d'automatisation et de commande de mouvement
Machines à commande numérique et équipements robotiques
Machines d'emballage et de production
Ensembles de moteurs et d'entraînement OEM
Montage de câble hybride à 8 broches pour moteur-servo M23 ¢ Spécifications techniques:
| Paramètre | Définition |
|---|---|
| Type de produit | Assemblage de câbles hybrides à servomoteur |
| Type de connecteur | Connecteur circulaire M23 |
| Sexe du connecteur | Femme |
| Nombre de broches | 8 |
| Réservoir de connexion | Couplings métalliques à filetage |
| Structure du câble | câble servo blindé à plusieurs noyaux |

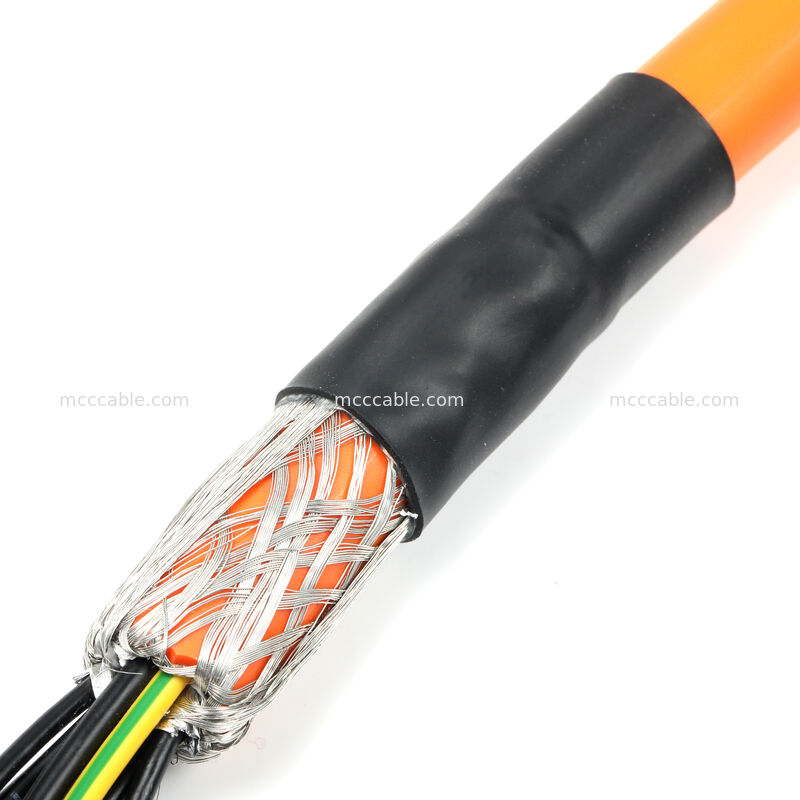

| Écran | Bouclier tressé en général |
| Réservation | Bouclier relié à la coque du connecteur |
| Couleur de la veste extérieure | Orange |
| Termination (côté moteur) | connecteur M23 |
| Termination (du côté du contrôleur) | Fil ouvert, étiqueté |
| Longueur du câble | Personnalisation (par dessin) |
| Mode de fabrication | OEM / ODM personnalisé |
| Conformité | Conforme à la réglementation RoHS |
Montage de câble hybride à 8 broches pour moteur-servo M23
| M23 épingle | Définition du signal | Identification | Couleur du fil |
|---|---|---|---|
| 1 | U | U | Noir |
| 4 | V | V | Noir |
| 3 | W | W | Noir |
| 2 | PE (terre protectrice) | Le PE | Jaune / Vert |
| Une | Capteur thermique + | T+ | Noir |
| B. Pour | Sensor thermique | Je ne sais pas. | Noir |
| C | Le freinage + | B+ | Noir |
| D | Le freinage | Je ne sais pas. | Noir |
| Coquille | Le bouclier | Le bouclier | Je ne sais pas. |
Assemblage de câble hybride M23 à 8 broches pour moteur à servomoteur Options de personnalisation
Longueur du câble et matériau de la veste
Configurations alternatives de codage ou de broches M23
Différentes sections transversales des conducteurs
Extrémité: fil ouvert, borne ou connecteur
Options d'étiquetage, de marquage et de conditionnement
L'assistance technique est disponible de la validation des échantillons à la production en série.
