Assemblage de câble blindé DF36 à 25 broches

A3E_TOF Assemblage de câble blindé DF36 à 25 broches
Solution OEM personnalisée

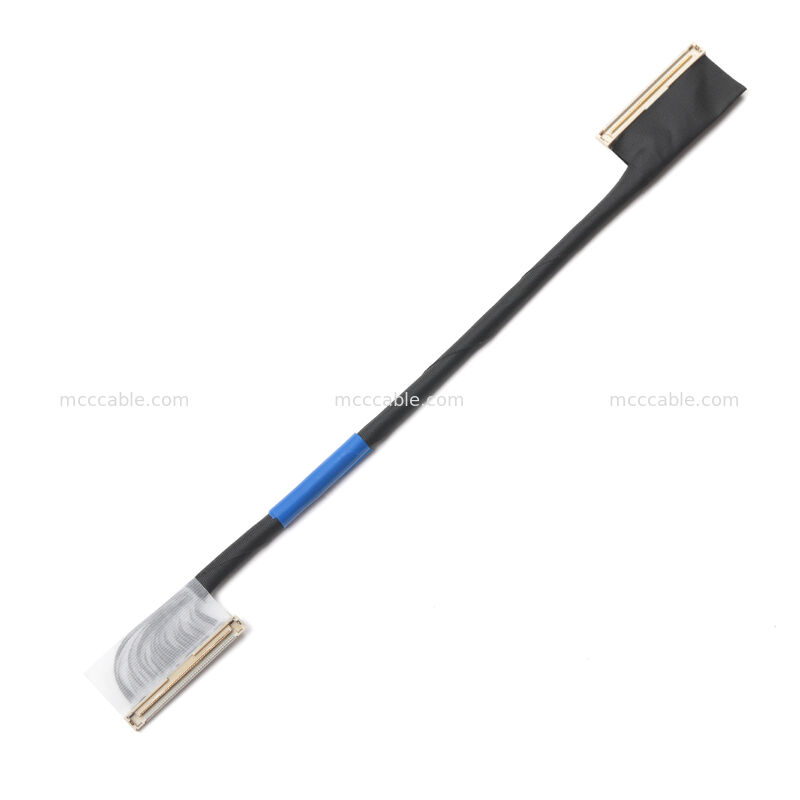

A3E_TOF Assemblage de câble blindé DF36 à 25 broches:

Ensemble de câbles de connexion DF36 à 25 broches
Équipé de connecteurs DF36-25P-0.4SD avec coque de blindage métallique, orientation vers le haut
pour une connexion stable entre les cartes.

Impédance contrôlée et haute intégrité du signal
Conçu avec un écran plat et une bande conductive, impédance caractéristique 50Ω ± 10%, non
une discontinuité supérieure à ±8Ω (testé TDR).

Construction de fils AWG44 ultra-fin
Utilise des fils UL1911 AWG44, optimisés pour les assemblages électroniques compacts nécessitant
la précision et la souplesse.

Défense et fiabilité améliorées des EMI
Le ruban conducteur, la structure du pli de blindage et le renforcement par résine UV (≤ 1 mm) assurent
une excellente protection contre les IEM et une durabilité mécanique.

Testé selon la norme IPC-WHMA-A-620D de classe 2
Completement testé pour la continuité, la résistance à l'isolation (≥ 50 MΩ @ 100 V) et la résistance diélectrique
(AC120V / 1s).

A3E_TOF Assemblage de câble blindé DF36 à 25 broches Description du produit:

Cet assemblage de câble blindé A3E_TOF à 25 broches est conçu pour les appareils électroniques à haute densité
les applications nécessitant une transmission stable du signal et une conception compacte.

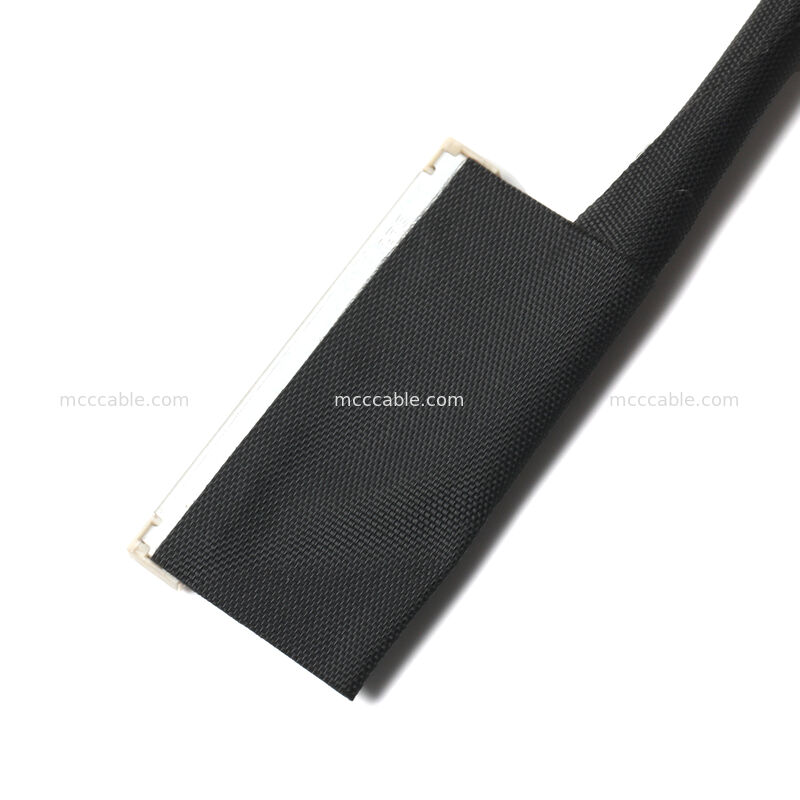

L'assemblage est équipé de connecteurs de hauteur de 0,4 mm de la série Hirose DF36 avec métal intégré

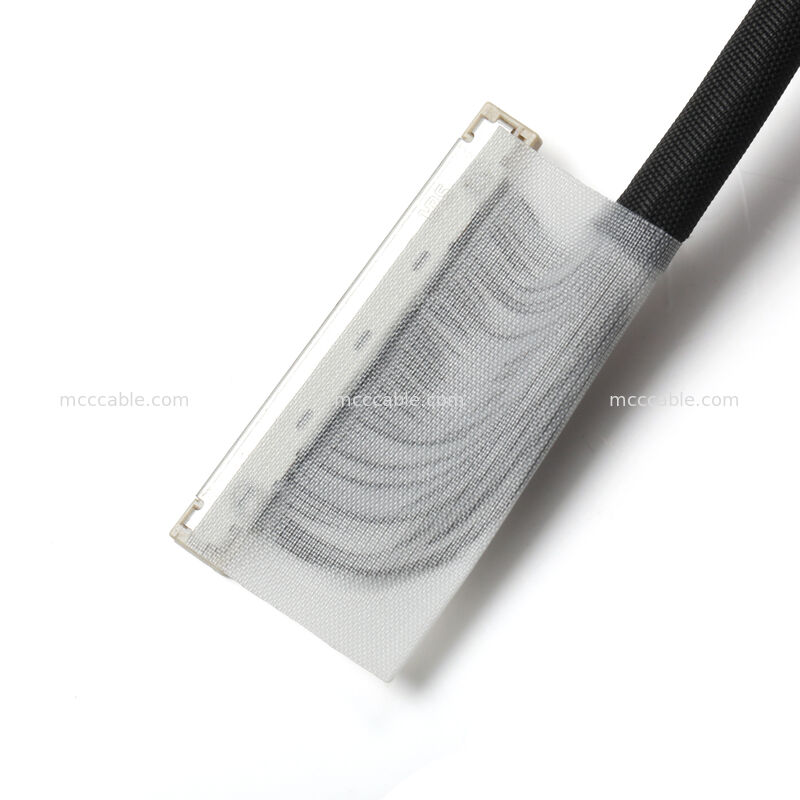

Le système de protection est équipé d'un écran de protection, combiné à des fils ultrafines AWG44 et à une construction à écran plat.
L'épaisseur du ruban adhésif et du bouclier contrôlé améliore les performances EMI tout en conservant la souplesse.

Chaque câble est fabriqué conformément aux normes IPC-WHMA-A-620D de classe 2 et
est soumis à des essais électriques complets, y compris la résistance à l'isolation, la résistance diélectrique, la continuité,
et vérification de l'impédance.
Idéal pour les capteurs TOF, les modules intégrés et les applications d'interconnexion de PCB compacts.

Les spécifications de l'assemblage du câble blindé A3E_TOF DF36 à 25 broches:

A3E_TOF 25 broches DF36 Assemblage de câble blindé:

Modules de détection du temps de vol (TOF)

Systèmes de caméra et de détection intégrés

Interconnexions de PCB compacts

Assemblages d'électronique industrielle et de consommation

Sino-Media est un fabricant spécialisé dans l'assemblage de câbles.
équipement d'automatisation, matières premières de qualité supérieure, système de qualité robuste,
et une équipe technique qualifiée pour fournir des câbles et des harnais personnalisés de haute qualité
Notre ingénierie, notre production et notre contrôle qualité
Notre mission est d'améliorer la qualité de ces composants uniques.
La qualité des produits est maintenue en permanence, les besoins des clients sont satisfaits et l'expertise en matière de
Notre dévouement à la satisfaction des clients
la croissance continue de l'entreprise.

C'est une usine?
R: Oui, nous avons plus de 16 ans d'expérience dans la conception et la fabrication!
Q2. Y a-t-il une certification?
R: Oui, il existe des certificats IS09001, ISO14001, TS16949, ISO13485, UL certifiés.
Q3. Quelle est notre spécialité?
R: Nous pouvons concevoir des produits sur demande.
Q4. Acceptez-vous les commandes OEM/ODM?
R: Oui, nous acceptons les commandes OEM/ODM. Pour les commandes OEM, le MOQ est de 100pcs. Pour les commandes ODM, le MOQ est de 100pcs.

Les frais de moule seront facturés selon la conception.
Q. Combien de temps faut-il pour compléter une commande?
R: Pour les petites commandes et les produits en stock, la préparation et la livraison prendront moins de 3 jours.

Le délai de livraison dépend du choix du client, le plus rapide 7 jours et le plus long 1 mois.
Pour les grandes commandes, comme nous avons besoin de confirmer toutes les choses comprennent la préparation matérielle, la production, ce pro

La durée de la procédure est de 5 à 21 jours ouvrables selon la quantité de commande, les essais de 1 à 3 jours ouvrables, un

et enfin, l'emballage 1 jour, donc le plus rapide 7 jours et le plus long 25 jours sans expédition.
En tant que clients à long terme, quels autres services pouvons-nous obtenir?
1Le nouveau produit sera proposé avec la commande, afin que vous puissiez voir si c'est un produit potentiel sur le marché.

et le promouvoir, et vous aurez le droit de revendre le produit dans votre district.
2Réduction des frais supplémentaires, prix moins élevé pour acheter des produits en plus petite quantité.
3Nous pouvons offrir une assistance sur les images de promotion, et faire des images avec le logo des clients
Q7. Combien de temps dure la garantie pour le câble et, s'il est défectueux ou défectueux, comment protéger vos bénéfices?
R: Tous nos câbles sont vendus avec 12-36 mois de garantie, et pour la commande en grande quantité, nous offrirons 0,3%

à 0,5% de sauvegarde pour défectueux envoyé avec la commande, donc si vous commandez 1000pcs, cela signifie que vous pouvez obtenir 100

Si vous obtenez défectueux plus de 5pcs, et moins de 0,1%, s'il vous plaît contacter les ventes et

vous offrir des images, et nous allons résoudre votre problème dans la façon de remplacer par une nouvelle commande ou remboursement.
Q8. Acceptez-vous les commandes d'échantillons gratuites?
R: Oui, l'ordre d'échantillon est pris en charge, certains échantillons peuvent être offerts gratuitement, sans frais de transport.

Comment nous contacter?
Envoyez vos détails d'enquête ci-dessous, cliquez sur "envoyer" maintenant! échantillon gratuit et meilleur prix sont en attente

vous, si vous ne pouvez pas trouver le produit dans notre web, vous pouvez également envoyer une demande à nous, même si nous ne faisons pas

Nous trouverons le même produit avec une bonne quantité et un bon prix.
