Assemblage de câble LVDS personnalisé pour l'affichage P320HVN02.0 avec JAE et DF13

Montage personnalisé de câble LVDS pour P320HVN02.0 Affichage avec
JAE et DF13



Le câble LVDS pour P320HVN02.0

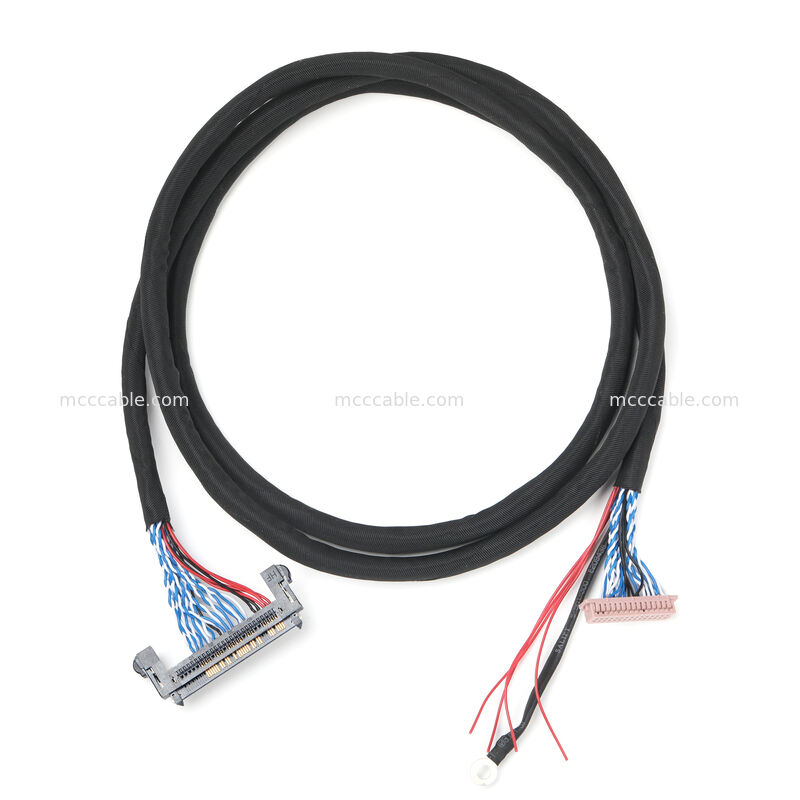

Cet ensemble de câbles LVDS personnalisés est spécialement conçu pour le P320HVN02.0 TFT LCD

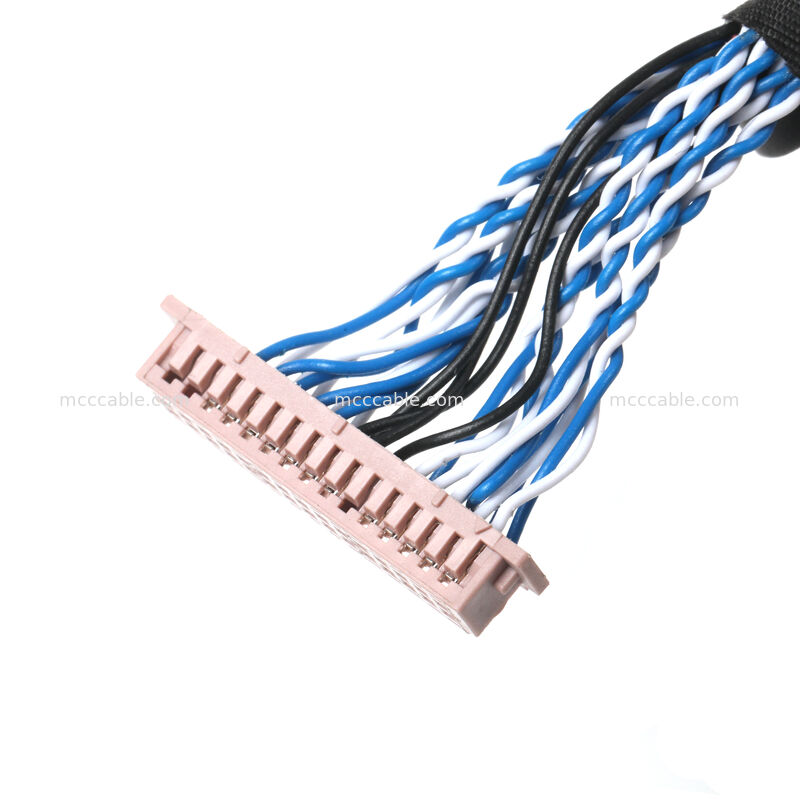

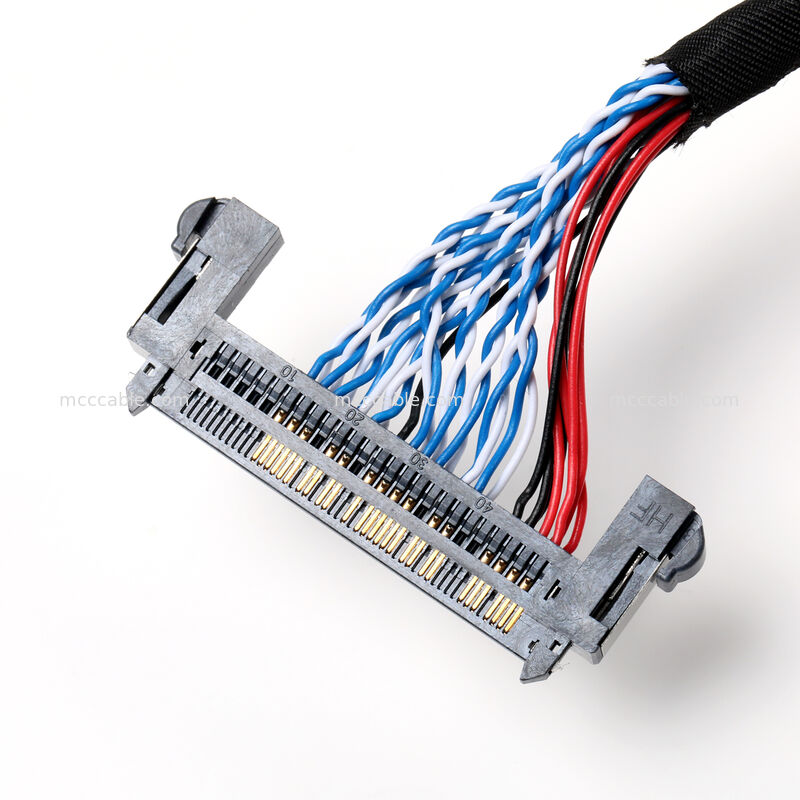

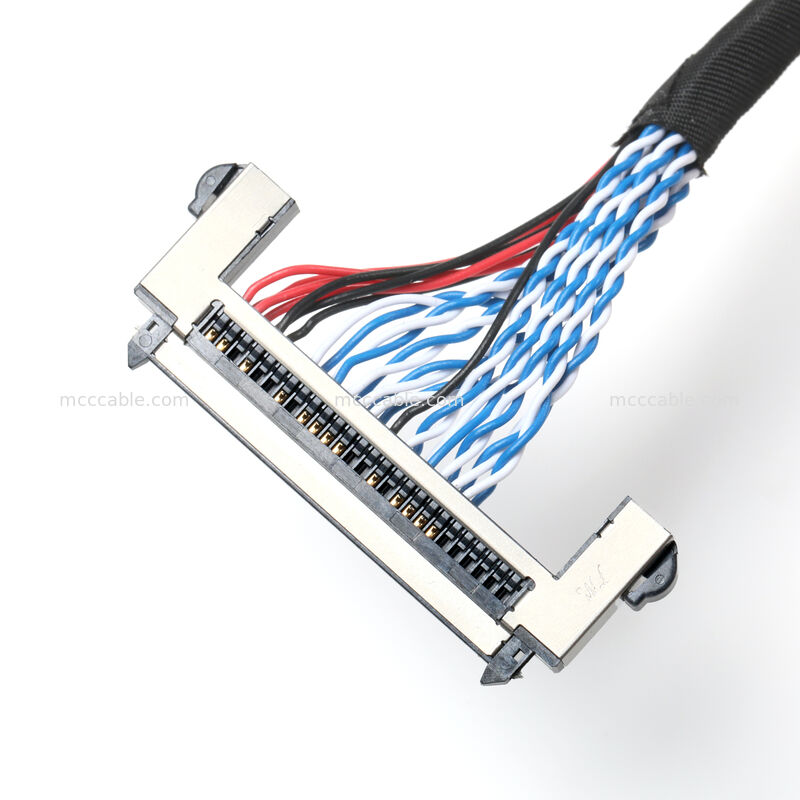

un panneau avec un connecteur JAE F1-RE51HL sur le côté du panneau et un DF13-30DS-1.25
connecteur du côté du contrôleur.

Le câble utilise AWG 28 fils blindés, dont 10 paires de différentiels torsadés et 10 droits
les câbles de signal, assurant une excellente intégrité du signal pour la transmission LVDS à grande vitesse.
Tous les ensembles sont fabriqués selon les normes IPC/WHMA-A-620 de classe 2 et sont
100% testé électriquement avant expédition.

La personnalisation OEM et ODM est entièrement prise en charge.

Les caractéristiques clés du câble LVDS pour P320HVN02.0

Conçus pour l'interface P320HVN02.0 du système de détection des ondes légères

connecteur de panneau JAE F1-RE51HL

Connecteur de commande DF13-30DS-1.25

10 paires tordues + 10 fils droits (30 fils au total)

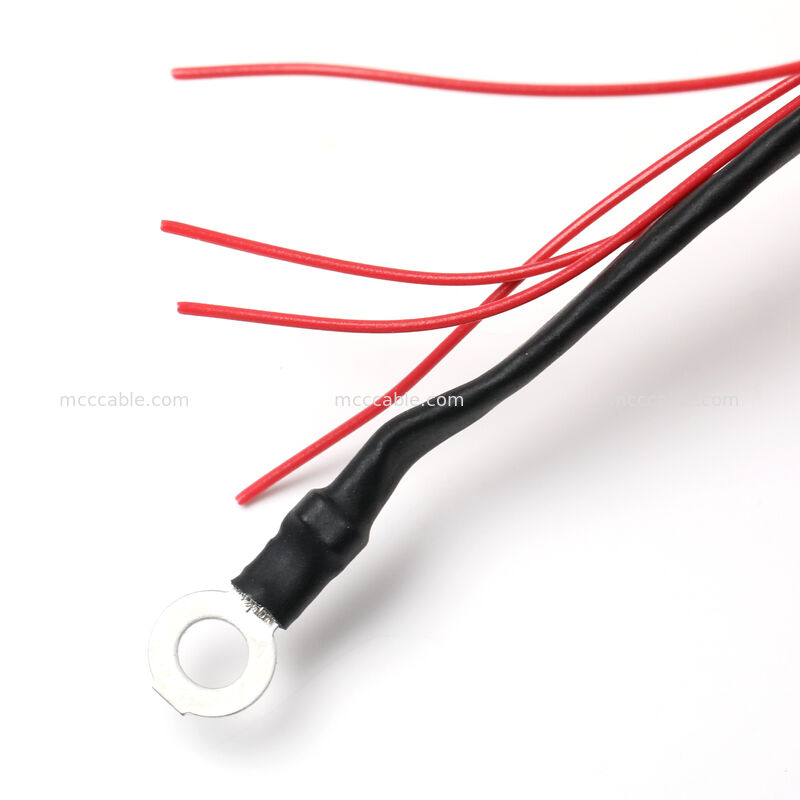

Cable blindé avec borne au sol

Transmission du signal différentiel stable

Résistance élevée à l'EMI

Émetteur AWG 28

Assignation de broches personnalisées prise en charge

Conforme à la réglementation RoHS

Applications typiques de l'assemblage du câble LVDS pour P320HVN02.0 Affichage:

Modules d'affichage LCD TFT

Systèmes HMI industriels

Équipement d'affichage médical

Systèmes de commande intégrés

PC et moniteurs industriels

Les caractéristiques techniques du câble LVDS pour P320HVN02.0

La capacité de personnalisation du câble LVDS pour P320HVN02.0 Affichage:

Nous offrons une personnalisation complète des câbles LVDS, y compris:

Réglage de la longueur du câble

Modèles alternatifs de panneaux LCD

Remplacement du connecteur

Cartographie des broches et définition du signal

Optimisation de la structure de blindage

L'examen des dessins techniques est pris en charge avant la production en série.

Le contrôle de la qualité de l'assemblage du câble LVDS pour P320HVN02.0 Afficher:

100% de continuité et test court

Inspection de l'impédance par paire différentielle

Inspection visuelle et de crimping

Vérification de la mise à la terre du bouclier

Contrôle de la traçabilité des lots

Sino-Media est un fabricant spécialisé dans l'assemblage de câbles.
équipement d'automatisation, matières premières de qualité supérieure, système de qualité robuste,
et une équipe technique qualifiée pour fournir des câbles et des harnais personnalisés de haute qualité
Notre ingénierie, notre production et notre contrôle qualité
Notre mission est d'améliorer la qualité de ces composants uniques.
La qualité des produits est maintenue en permanence, les besoins des clients sont satisfaits et l'expertise en matière de
Notre dévouement à la satisfaction des clients
la croissance continue de l'entreprise.

Q1. Êtes-vous un fabricant ou une société commerciale?
R: Nous sommes un fabricant professionnel avec plus de 16 ans d'expérience dans la conception de câbles
et de fabrication.
Quelles sont vos qualifications?
R: Notre usine est certifiée ISO9001, ISO14001, TS16949, ISO13485 et UL, assurant
qualité stable et conformité avec les normes internationales.
Q3. Quelles sont vos principales forces?
R: Nous sommes spécialisés dans la conception basée sur l'application, fournissant des câbles et des câblages personnalisés
des solutions adaptées aux besoins spécifiques des clients.

Q4. Prenez-vous en charge les services OEM et ODM?
R: Oui, les services OEM et ODM sont disponibles.

Les commandes OEM: la quantité minimale de commande (MOQ) est de 100 pièces

Commandes ODM: le MOQ est de 1000 pièces
Les frais de moulage seront facturés en fonction des exigences réelles en matière de conception et de développement.

Q5. Quel est votre délai de production?
R: Petites commandes ou articles en stock: préparation et expédition dans un délai de 3 jours.
dépend de la méthode choisie, allant de 7 jours à 1 mois.

Pour les commandes de grande taille: délai de production de 5 à 21 jours ouvrables selon la quantité, suivi
par 1 ‰ 3 jours pour les essais et 1 jour pour l'emballage.
à l'exclusion du transport maritime.

Q6. Quels avantages supplémentaires les partenaires à long terme reçoivent-ils?
R: Les clients à long terme bénéficient:

Accès aux nouvelles versions de produits, permettant des essais précoces sur le marché et la revente régionale
Les opportunités

Des réductions supplémentaires et des prix plus compétitifs, même pour les petites quantités commandées

Soutien au marketing, y compris la personnalisation des images promotionnelles et du logo

Q7. Quelle est la politique de garantie et comment sont traités les problèmes de qualité?
R: Tous nos produits de câbles sont assortis d'une garantie de 12 à 36 mois.
Pour les commandes en gros volume, nous fournissons 0,3% à 0,5% d'unités supplémentaires en sauvegarde.
une commande de 1000 pièces peut inclure jusqu'à 1003 pièces.
Si vous recevez plus de 5 unités défectueuses et que le taux de défauts est inférieur à 0,1%, veuillez
Nous allons résoudre le problème par le remplacement ou
le remboursement.

Vous offrez des échantillons gratuits?
R: Oui, les commandes d'échantillons sont prises en charge.
à l'exclusion des frais de transport.

Comment nous contacter

Envoyez votre requête maintenant et cliquez sur Envoyer pour obtenir:

Échantillons gratuits

Prix compétitifs

Assistance technique professionnelle

Si vous ne trouvez pas le produit exact sur notre site, n'hésitez pas à nous contacter.
Nous pouvons vous aider à trouver ou à personnaliser la bonne solution avec des solutions fiables
qualité et prix.
