Place of Origin:
China
Nom de marque:
Customization
Certification:
UL ，ISO13485 , ISO9001.2005 , ISO14001
Model Number:
USL20-30SS-100-B
Le KEL USL20-30S est un connecteur de câble micro-coaxial de haute précision conçu pour les appareils électroniques à haute densité.l'aérospatiale, les équipements médicaux, les drones et l'automobileLes applications sont les suivantes:0.4 mm de largeuret un1.0 mm de hauteur d'accouplement, ce connecteur répond aux exigences des appareils compacts tout en assurant une transmission de signal de haute performance.
| Catégorie | Spécification |
|---|---|
| Modèle | USL20-30S |
| Nombre de contacts | 30 |
| Le tonnerre | 0.4 mm |
| Hauteur de l'accouplement | 1.0 mm |
| Longueur du câble (personnalisable) | 50 mm (la longueur standard peut être personnalisée) |
| Type de connexion | Le débit d'isolation (IDC) |
| Orientation du connecteur | Légères |
| Durée effective de l'accouplement | 0.5 mm |
| Écran | La coque métallique améliore la réduction du bruit |
| Propriété électrique | Spécification |
|---|---|
| Courant nominal | 0.25A par contact |
| Résistance au contact | Max. 100 mΩ |
| Voltage résistant diélectrique | 200 V CA pendant 1 minute |
| Résistance à l'isolation | Min. 100 MΩ à 250 V de courant continu |
| Plage de température de fonctionnement | -40°C à +85°C |
| Le câble applicable | # 42 AWG Micro câble coaxial |
Une miniature à haute densité
Performance électrique fiable
Intégrité du signal améliorée
Une construction fiable et durable
| Caractéristiques électriques | Les spécifications |
|---|---|
| Courant nominal | 0.25A par contact |
| Résistance au contact | 100 mΩ au maximum. |
| Voltage résistant diélectrique | 200 V courant alternatif |
| Résistance à l'isolation | 100 MΩ min. à 250 V de courant continu |
| Le câble applicable | # 42 AWG Micro câble coaxial |
✔️Intégrité élevée du signalIl assure une transmission stable de données à grande vitesse.
✔️Compact et économe en espaceConçu pour les appareils dont l'espace est limité.
✔️Défense contre les interférences électromagnétiquesLe blindage intégré minimise le bruit et la perte de signal.
✔️Assemblage facileLa conception IDC simplifie l'assemblage des câbles et augmente la fiabilité.
✔️Large portéeIl convient aux drones, à la robotique, à l'aérospatiale, aux dispositifs médicaux et plus encore.

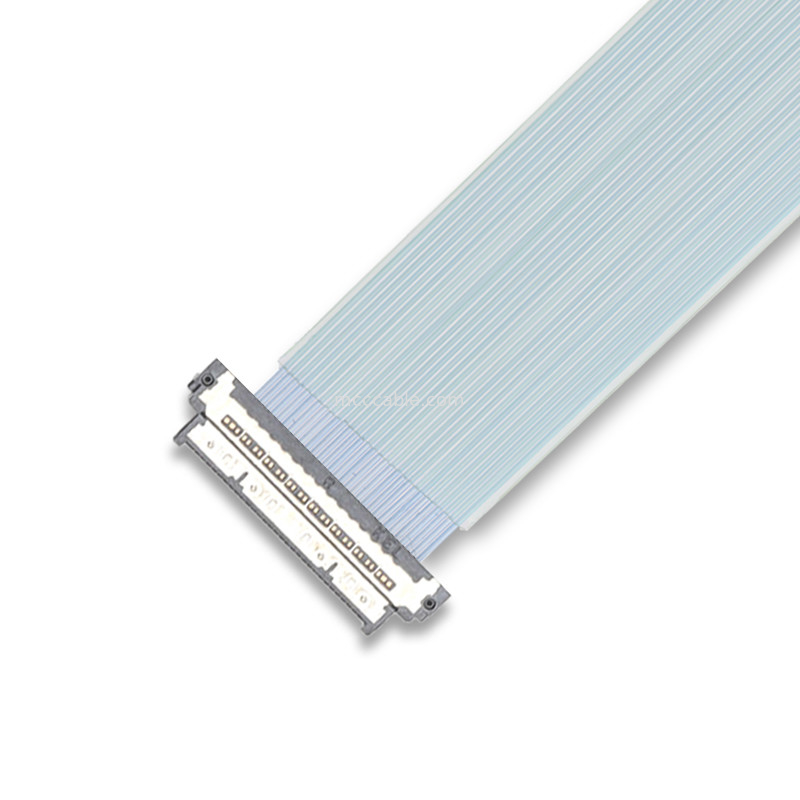

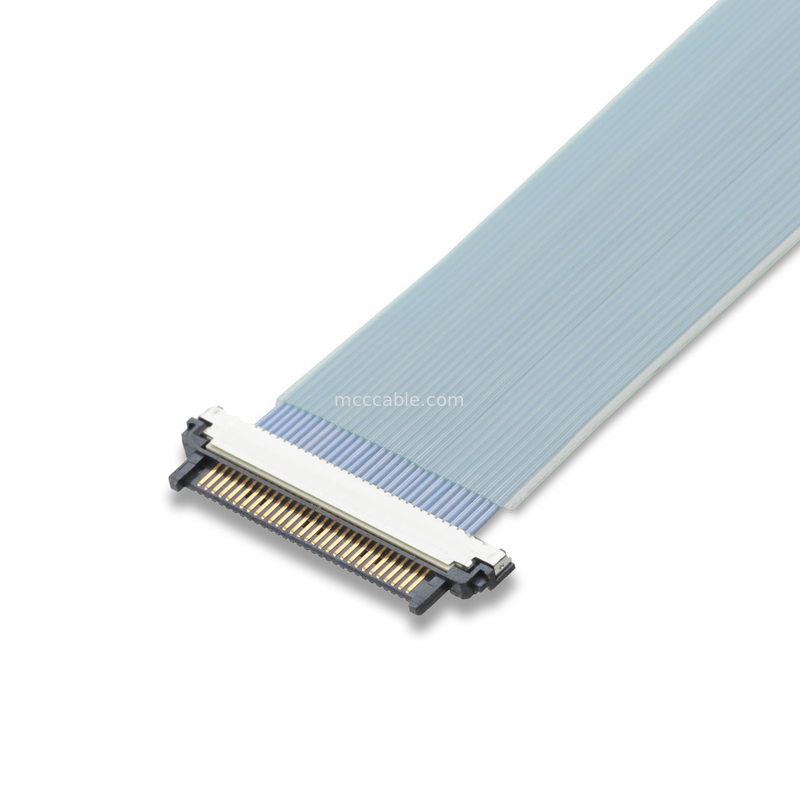

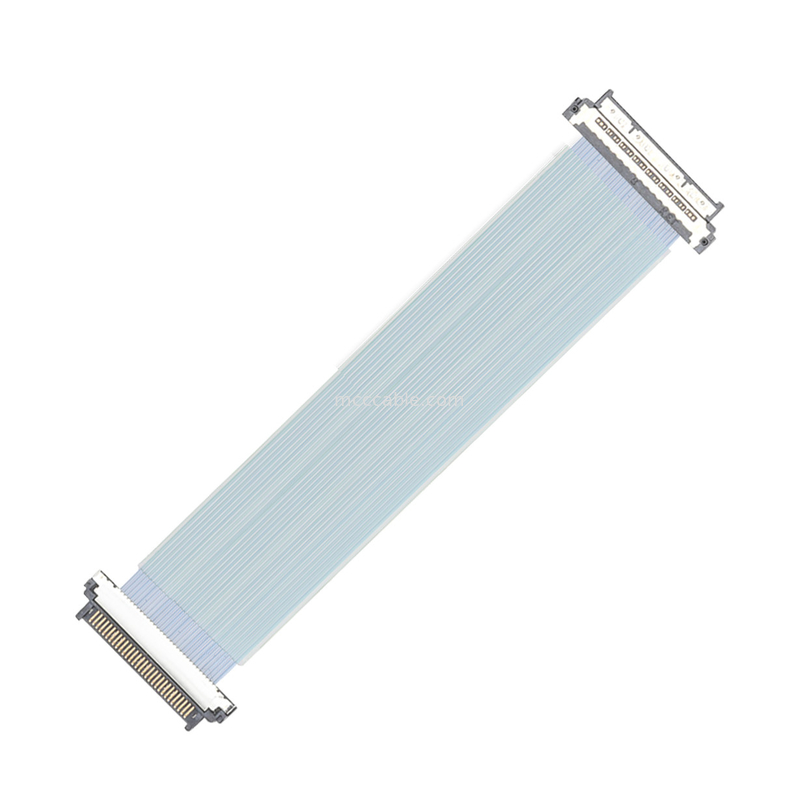

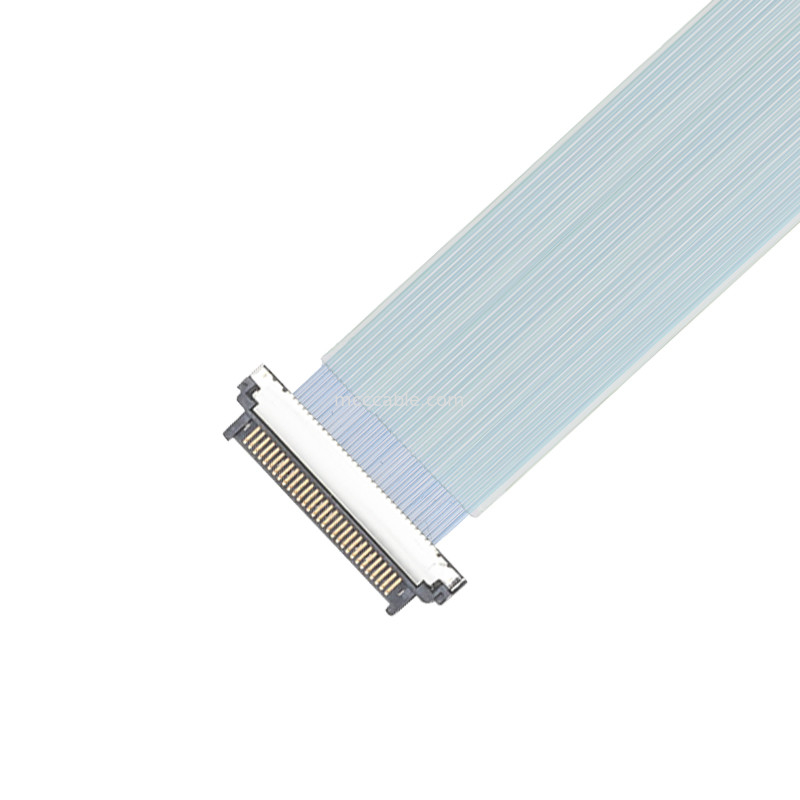

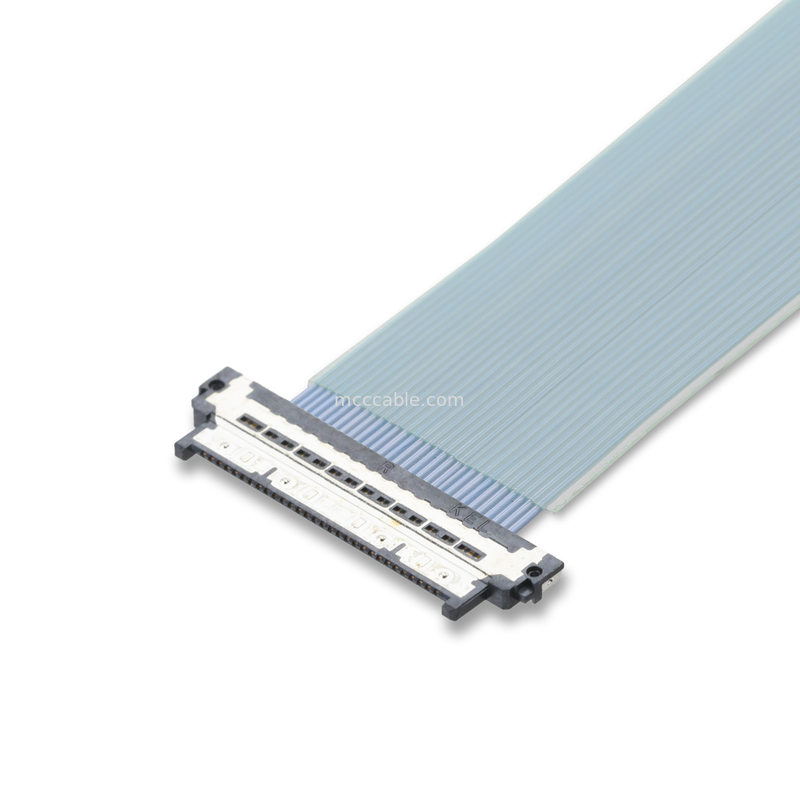

Le câble USL20-30SS-100-B:
Les connecteurs de cette série ont une inclinaison de 0,4 mm et une hauteur de montage basse de 1,0 mm.
Comparé à notre série SSL actuelle de connecteurs pour 0,5 mm de trame, ultra-fines câbles coaxial, le
La série USL réalise une réduction importante d'environ 50% en termes de volume couplé, contribuant ainsi
Il s'agit d'un outil qui contribue grandement à la réduction du poids et à la miniaturisation des appareils.
Ce produit est équipé d'un connecteur de type rectangle sur le côté de la carte et d'un connecteur de type droit sur le côté du câble.
En outre, des variantes de 30 et 40 contacts sont actuellement disponibles.
Les câbles coaxiaux micro, les câbles eDP, les câbles LVDS, les câbles coaxiaux micro,
