qualité câble coaxial de liaison micro & Câble d'informatique de LVDS usine

Les connecteurs coaxiaux RF sont souvent considérés comme de simples accessoires jusqu'à ce qu'un projet échoue aux tests EMC, que la perte de signal atteigne des pics à haute fréquence ou qu'un module RF se comporte soudainement de manière incohérente entre les lots.Dans le monde réel de l'ingénierie et des achatsLe choix du connecteur est rarement une question d'intégrité du signal, de stabilité de l'impédance, de fiabilité mécanique, de risque de la chaîne d'approvisionnement et d'évolutivité à long terme. Dans les marchés actuels axés sur les fréquences RF, les ingénieurs et les acheteurs sont confrontés à un paradoxe: les infrastructures 5G, les modules sans fil, l'imagerie médicale, l'automatisation industrielle et l'électronique de défense.Il y a des dizaines de types de connecteurs coaxiaux RF, dont beaucoup sont fonctionnellement similaires, mais le mauvais choix peut discrètement compromettre les performances du système ou augmenter considérablement les coûts et les délais.Si l'on ajoute à cela le fait que de nombreux clients se tournent vers les fournisseurs avec seulement un numéro de pièce, une photo, ou même juste une description de l'application, et la complexité devient très réelle. Les types de connecteurs coaxiaux RF sont des interfaces standardisées conçues pour terminer les câbles coaxiaux tout en maintenant l'impédance contrôlée, le blindage et l'intégrité du signal.,Les connecteurs MMCX, BNC, TNC et de type N, chacun adapté à différentes fréquences, tailles et environnements.exigences relatives à l'application, et si la personnalisation ou des alternatives équivalentes sont acceptables. Chez Sino-Media, nous voyons cette histoire tous les jours: un ingénieur optimisant les performances, un équipementier équilibrant les coûts et la livraison, ou un commerçant tenant seulement une photo et demandant: " Pouvez-vous faire la même chose?La compréhension des types de connecteurs coaxiaux RF est le point de convergence de toutes ces histoires et le point de départ des bonnes décisions. Quels sont les connecteurs coaxiaux RF? Les connecteurs coaxiaux RF sont des connecteurs de précision utilisés pour terminer les câbles coaxiaux tout en préservant l'impédance caractéristique, le blindage électromagnétique,et intégrité du signal pour la transmission à haute fréquenceIls sont essentiels dans les systèmes RF car ils minimisent la perte de signal, la réflexion et l'EMI à travers des gammes de fréquences définies. Les connecteurs coaxiaux RF ne sont pas seulement des interfaces mécaniques; ce sont des composants électriques conçus pour faire partie d'une ligne de transmission contrôlée.diélectriqueLe connecteur doit poursuivre cette géométrie avec précision, toute déviation introduit des discontinuités d'impédance qui entraînent des réflexions et une dégradation du signal. Du point de vue de l'ingénierie, le paramètre le plus critique est l'impédance caractéristique, généralement 50 ohms ou 75 ohms.Les connecteurs RF sont fabriqués pour maintenir cette impédance à travers l'interface d'accouplementMême de petites tolérances dimensionnelles (microns dans l'espacement diélectrique ou conducteur) peuvent avoir une incidence sur les performances supérieures à 1 GHz. L'efficacité du blindage est un autre rôle déterminant. Les connecteurs RF font partie de la stratégie de confinement EMI. Un blindage de connecteur médiocre peut émettre du bruit vers l'extérieur ou permettre des interférences externes vers l'intérieur,particulièrement dans les environnements électroniques denses. Mécaniquement, les connecteurs coaxiaux RF doivent résister à des cycles d'accouplement répétés, à des vibrations et à des contraintes environnementales.sans halogène, résistant à l'huile ou à la corrosion. D'un point de vue fournisseur, les connecteurs sont également une variable de la chaîne d'approvisionnement.alors que des alternatives équivalentes peuvent améliorer considérablement la disponibilité sans sacrifier les performances lorsqu'elles sont correctement sélectionnées et validées. Quels types de connecteurs coaxiaux RF sont les plus courants? Les types de connecteurs coaxiaux RF les plus courants comprennent les connecteurs SMA, SMB, SMC, MCX, MMCX, BNC, TNC et N. Chaque type est conçu pour des plages de fréquences spécifiques, des tailles mécaniques, des méthodes d'accouplement,et environnements d'application. Connecteurs SMA, SMB et SMC Les connecteurs SMA sont parmi les connecteurs RF les plus utilisés en raison de leur capacité à haute fréquence, généralement jusqu'à 18 GHz (et plus pour les versions de précision).Ils utilisent un mécanisme d'accouplement fileté qui assure un contact électrique stable et une excellente répétabilité, ce qui les rend idéales pour les modules RF, les équipements d'essai et les antennes. Les connecteurs SMB et SMC, en revanche, sont conçus pour des applications de connexion rapide.tandis que le SMC utilise un accouplement fileté avec une empreinte inférieure à celle du SMACes connecteurs sont souvent choisis lorsque l'espace est limité mais que les exigences de performance restent strictes. Du point de vue de la fabrication, les connecteurs SMA sont plus tolérants en termes de compatibilité et de personnalisation des câbles.C'est pourquoi les fournisseurs expérimentés de câbles jouent un rôle crucial. Connecteurs MCX et MMCX Les connecteurs MCX et MMCX sont des connecteurs RF miniatures largement utilisés dans l'électronique compacte tels que les modules GPS, les appareils IoT et les systèmes sans fil embarqués.MCX offre une interface instantanée avec une durabilité modérée, tandis que le MMCX est plus petit et prend en charge des cycles d'accouplement plus élevés, dépassant souvent 500 connexions. Les ingénieurs privilégient les connecteurs MMCX pour les applications nécessitant une rotation ou une reconnexion fréquente.Un mauvais soulagement ou une mauvaise sélection des câbles peuvent entraîner une défaillance précoce.. Dans les ensembles de câbles personnalisés, les connecteurs MCX et MMCX sont souvent associés à des câbles micro-coaxial.Nous aidons souvent les clients qui ne fournissent qu'une photo du connecteur. Il est essentiel d'identifier s'il s'agit de MCX ou MMCX avant le début de la production.. Connecteurs BNC et TNC Les connecteurs BNC sont connus pour leur mécanisme de verrouillage à la baïonnette, permettant des connexions rapides et sécurisées dans les instruments de laboratoire, les systèmes vidéo et les applications RF à basse fréquence.Leur gamme de fréquences typique s'étend jusqu'à 4 GHz, bien que la performance varie selon la qualité. Les connecteurs TNC sont essentiellement des versions filetées des connecteurs BNC. L'interface filetée améliore les performances à des fréquences plus élevées (jusqu'à 11 GHz) et améliore la résistance aux vibrations,rendre les TNC adaptées aux environnements industriels et mobiles. Du point de vue des marchés publics, les connecteurs BNC sont largement disponibles et rentables.Les connecteurs TNC offrent de meilleures performances mais comportent des coûts légèrement plus élevés et des délais de livraison plus longs lorsque des composants de marque d'origine sont nécessaires. Connecteurs RF de type N et de haute puissance Les connecteurs de type N sont conçus pour des applications RF haute puissance et extérieures, supportant des fréquences allant jusqu'à 11 GHz et gérant des niveaux de puissance nettement plus élevés que les connecteurs plus petits.Leur couplage fileté robuste et leur conception résistante aux intempéries les rendent courants dans les stations de base, antennes et systèmes militaires. Ces connecteurs sont physiquement plus grands et nécessitent une sélection minutieuse du câble pour gérer le rayon de flexion et les contraintes d'installation.Les câbles coaxials semi-rigides ou à faible perte sont couplés à des connecteurs de type N pour maximiser les performances. Les connecteurs équivalents de type N sont largement utilisés dans les applications commerciales, tandis que les projets militaires ou aérospatiaux exigent souvent des composants de marque d'origine et une traçabilité complète du matériau. En quoi les types de connecteurs coaxial RF diffèrent-ils selon l'application? Les types de connecteurs coaxiaux RF diffèrent selon l'application en fonction de la fréquence, de la puissance, de la taille, de l'environnement et des exigences de fiabilité.et les modules RF de précision reposent souvent sur des connecteurs SMA. Dans les modules et antennes RF, la stabilité de l'impédance et les performances de fréquence dominent la prise de décision.Les connecteurs SMA sont courants ici en raison de leur comportement prévisible et de leur compatibilité avec l'équipement d'essai. Les dispositifs médicaux introduisent des contraintes supplémentaires: les matériaux doivent souvent être exempts d'halogène, ignifuges et conformes à des normes réglementaires strictes.La fiabilité des connecteurs et la cohérence du blindage sont plus importantes que le coût. Les systèmes industriels et d'automatisation mettent l'accent sur la robustesse mécanique. Les vibrations, l'exposition à l'huile et les cycles de température poussent les concepteurs vers des connecteurs filetés tels que TNC ou N-type. Les applications militaires et aérospatiales imposent les exigences les plus strictes. La documentation, la certification et la disponibilité à long terme l'emportent souvent sur les coûts unitaires.Le choix du connecteur fait partie d'une stratégie de qualification plus large plutôt que d'une simple décision BOM. Comment choisir le bon connecteur coaxial RF? Le choix du bon connecteur coaxial RF dépend de l'impédance, de la plage de fréquences, des contraintes mécaniques, des conditions environnementales et des considérations de coût ou de délai.Une correspondance appropriée assure l'intégrité du signal, fiabilité et fabrication. Quelle est l'importance de la correspondance d'impédance? La plupart des connecteurs RF sont conçus pour 50 ohms, tandis que les systèmes vidéo et de diffusion nécessitent souvent 75 ohms.augmentation de la VSWR, et perte de signal. Dans la pratique, des déséquilibres d'impédance se produisent souvent lors des transitions connecteur-câble.C'est pourquoi les dessins et les spécifications doivent être confirmés avant la production. Comment la fréquence et la perte de signal influent-elles sur la sélection? Les connecteurs SMA dépassent les connecteurs BNC au-dessus de plusieurs gigahertz, tandis que les connecteurs MMCX peuvent avoir des difficultés à des fréquences extrêmes en fonction de la qualité du câble. Une perte de signal est cumulative. Un connecteur avec une perte d'insertion légèrement plus élevée peut devenir problématique lorsque plusieurs connecteurs existent dans un chemin de signal.Les ingénieurs sous-estiment souvent cette valeur au début de la conception.. Comment les facteurs mécaniques influencent-ils le choix des connecteurs? Les considérations mécaniques comprennent les conceptions droites ou droites, les cycles d'accouplement, la flexibilité du câble et le soulagement de la contrainte.Un connecteur qui fonctionne électriquement mais qui tombe en panne mécaniquement n'est pas une solution viable.. Dans la production OEM, l'efficacité de l'assemblage est également importante.Le choix "correct" équilibre les performances avec la fabrication. Les connecteurs coaxiaux RF sont-ils personnalisables? Oui, les connecteurs coaxials RF et les ensembles peuvent être personnalisés en termes de longueur du câble, de type de connecteur, de définition de pin, de matériaux, de blindage,et exigences de conformité pour répondre aux besoins spécifiques des applications. La personnalisation est l'un des domaines où de nombreux projets réussissent ou échouent. Les clients peuvent avoir besoin de longueurs de câbles spécifiques, de définitions de pin-out uniques ou de matériaux spéciaux pour les environnements difficiles.Les connecteurs RF peuvent également être associés à différents types de câbles pour optimiser la flexibilité ou la résistance thermique. Une question fréquente est de savoir si les connecteurs originaux ou équivalents doivent être utilisés.Les connecteurs équivalents offrent une certaine souplesse, une livraison plus rapide et des prix compétitifs, en particulier pour les petites commandes ou les commandes urgentes. Chez Sino-Media, nous soutenons les deux approches. Nous fournissons des dessins – souvent en quelques heures – et confirmons chaque détail avant la production.Cela garantit que les ensembles de câbles RF personnalisés répondent aux attentes de performance et de livraison. Les types de connecteurs coaxiaux RF ont-ils une incidence sur les délais et les coûts? Oui, le type de connecteur a une incidence significative sur le coût et le délai de livraison.alors que les alternatives équivalentes offrent une production plus rapide et une plus grande flexibilité sans sacrifier la fonctionnalité. Le délai de livraison est un facteur essentiel dans les chaînes d'approvisionnement d'aujourd'hui.peut réduire le délai de livraison de semaines à jours. Le coût varie selon la région, l'industrie et le volume des commandes.La compréhension de cette dynamique permet aux fournisseurs de proposer la solution la plus appropriée plutôt qu'une solution unique. Comment sont fabriqués et vérifiés les assemblages de connecteurs coaxiaux RF? Les ensembles de connecteurs coaxial RF sont fabriqués par des processus contrôlés, y compris la préparation du câble, la terminaison du connecteur, l'inspection et les tests.essais de continuité, et une inspection de qualité à 100%. La fabrication commence par la confirmation du dessin. Chaque commande “prototype” ou production en série “est approuvée par le client avant la production. Cela élimine les ambiguïtés et assure l'alignement. Le contrôle de la qualité n'est pas une étape unique mais un système. L'inspection du processus, l'inspection finale et l'inspection avant expédition travaillent ensemble pour assurer la cohérence.Le PFAS, COO et COC fournissent une assurance supplémentaire. Prêt à personnaliser votre assemblage de câble coaxial RF? Que vous soyez un ingénieur RF pour affiner les performances, un équipementier pour équilibrer les coûts et les délais, ou un acheteur qui n'a qu'une photo et une question, Sino-Media est prêt à vous aider.échantillons rapides, et des options de connecteurs flexibles, nous transformons les connaissances sur les connecteurs RF en solutions pratiques. Contactez Sino-Media dès aujourd'hui pour demander un devis, partager votre dessin ou votre image, et commencer à personnaliser votre assemblage de câbles coaxial RF en toute confiance.

Dans l'électronique moderne, la transmission fiable du signal n'est plus facultative, elle est fondamentale.la qualité d'un signal peut déterminer si un système fonctionne sans faille ou échoue de manière imprévisiblePourtant, de nombreux ingénieurs, acheteurs, et même des professionnels expérimentés de l'approvisionnement posent encore une question trompeusement simple:et pourquoi est-il encore si largement utilisé malgré l'essor des nouvelles technologies? À première vue, un câble coaxial peut sembler un câble rond avec des connecteurs à chaque extrémité.Mais derrière sa structure en couches se cache des décennies de perfectionnement technique visant un défi de baseComment transmettre des signaux à haute fréquence avec un minimum d'interférences, de pertes et de distorsions.Les câbles coaxials sont spécialement conçus pour protéger les signaux sensibles du bruit externe tout en maintenant des performances électriques stables sur une distance. Dans la chaîne d'approvisionnement mondiale d'aujourd'hui, les câbles coaxiaux sont rarement des produits "prêts à l'emploi".ou même une simple photo ̇attendant du fournisseur qu'il traduise cette information en unC'est là que la compréhension des bases de la conception de câbles coaxials devient essentielle, non seulement pour les ingénieurs, mais aussi pour les équipes d'approvisionnement et les usines OEM. Un câble coaxial est un câble électrique blindé conçu pour transmettre des signaux à haute fréquence avec une faible interférence et une impédance stable.boucliers métalliquesCette structure permet aux câbles coaxiaux de transporter des signaux RF, vidéo et de données de manière fiable dans des applications telles que les télécommunications,équipement médical, des systèmes industriels et de l'électronique militaire. Mais comprendre la définition n'est que le début. la vraie valeur réside dans le fait de savoir comment fonctionnent les câbles coaxiaux, quels types sont adaptés à différentes applications, quelles spécifications comptent vraiment,et lorsque les ensembles de câbles coaxial personnalisés sont le choix le plus intelligentExaminons chacune de ces questions pas à pas. Qu'est- ce qu'un câble coaxial? Un câble coaxial est un type de câble électrique qui utilise une structure concentrique et en couches pour transmettre des signaux tout en minimisant les interférences électromagnétiques.Ses composants principaux comprennent un conducteur centralCette conception permet une impédance constante, une faible perte de signal et des performances fiables dans les applications à haute fréquence. Qu'est-ce que cela signifie dans la conception de câbles? Le terme coaxiale fait référence à l'arrangement géométrique des composants du câble.Il est essentiel de maintenir des caractéristiques électriques uniformes sur toute la longueur du câble.. En gardant le conducteur du signal et le chemin de retour parfaitement alignés, les câbles coaxials atteignent une impédance contrôlée et un comportement de signal prévisible.Ceci est particulièrement important dans les applications RF et de données à grande vitesse, où même de légères fluctuations d'impédance peuvent entraîner une réflexion, une atténuation ou des erreurs de données. En pratique, cette conception permet aux câbles coaxials de surpasser les simples fils tordus ou à un seul conducteur dans des environnements électriques bruyants. Quelles sont les couches principales d'un câble coaxial? Un câble coaxial est défini non seulement par sa forme ronde, mais aussi par sa structure en couches précisément conçue.et protéger contre les interférences environnementales et électromagnétiquesLa compréhension de ces couches aide les ingénieurs et les acheteurs à évaluer rapidement si un câble coaxial convient à une application particulière. Vous trouverez ci-dessous une ventilation simplifiée des principaux composants d'un câble coaxial standard et de leurs fonctions: Couche de câble Matériaux typiques Fonction principale Conducteur central Copper solide ou en filets, cuivre plaqué argenté, CCS Transmet le signal électrique Isolement diélectrique Le produit est soumis à des prescriptions spécifiques. Maintient la stabilité de l'espacement et de l'impédance Couche de protection Feuille d'aluminium, tresse en cuivre, double bouclier Réduit les IEM et les fuites de signal Vêtements à talons Le produit doit être présenté dans un emballage de qualité supérieure. Fournit une protection mécanique et environnementale Bien que cette structure soit commune à la plupart des câbles coaxials, la sélection du matériau et le contrôle dimensionnel peuvent varier considérablement en fonction de la plage de fréquences, des exigences de flexibilité,résistance à la températureC'est pourquoi les fiches de données et les dessins techniques sont essentiels lors de la sélection ou de la personnalisation d'un ensemble de câbles coaxial. Pourquoi le câble coaxial est- il encore largement utilisé? Malgré les progrès de la fibre optique et de la transmission numérique, les câbles coaxiaux demeurent indispensables.et stabilité électrique. Pour de nombreuses applications, en particulier les distances courtes à moyennes, les environnements difficiles ou les ensembles électroniques compacts, les câbles coaxiaux offrent une solution plus pratique et économique que les alternatives.C'est pourquoi des industries telles que la médecineLa technologie coaxiale continue à être largement utilisée dans le domaine de la technologie de l'information, du contrôle industriel, des tests RF et de la défense. Comment fonctionne un câble coaxial? Un câble coaxial fonctionne en transmettant des signaux électriques à travers un conducteur central tandis que le bouclier environnant agit comme un chemin de retour et une barrière EMI.La couche diélectrique maintient un espacement précis entre les conducteursCette structure contrôlée permet aux signaux haute fréquence de se déplacer efficacement avec un minimum d'interférences. Comment le signal est- il transmis? Dans un câble coaxial, le signal circule à travers le conducteur intérieur, tandis que le bouclier extérieur sert de chemin de terre ou de retour.le champ électromagnétique est confiné dans la couche diélectrique entre ces conducteurs. Ce confinement empêche l'énergie du signal de rayonner vers l'extérieur et empêche le bruit externe de s'accoupler dans la trajectoire du signal.même dans des environnements électriquement bruyants tels que les usines ou les hôpitaux. Comment le blindage réduit-il l'IME? Le blindage est l'un des principaux avantages des câbles coaxials. Foil d'aluminium pour la couverture haute fréquence Tricot en cuivre pour résistance mécanique Double ou triple blindage pour les environnements EMI extrêmes Dans l'imagerie médicale ou l'électronique militaire, le blindage EMI n'est pas facultatif, mais une exigence de conformité.et les conditions d'exploitation réelles. Pourquoi le contrôle de l'impédance est- il si important? Les anomalies d'impédance provoquent des réflexions du signal, ce qui dégrade l'intégrité du signal. 50 ohms RF, sans fil, antennes 75 ohms ¢ Vidéo, diffusion, imagerie Le maintien d'une impédance constante nécessite un contrôle précis de la taille du conducteur, de la constante diélectrique et de la concentricité.C'est pourquoi la qualité de fabrication et le contrôle des processus sont aussi importants que les matières premières.. Quels types de câbles coaxiaux sont utilisés? Les types courants de câbles coaxiaux comprennent les câbles RG, les câbles micro coaxiaux et les câbles coaxiaux semi-rigides.et exigences en matière d'applicationLe choix du bon type dépend des performances du signal, des contraintes d'espace et des conditions environnementales. Quels sont les câbles coaxiaux RG? Les câbles RG (Radio Guide) tels que les câbles RG174, RG178 et RG316 sont largement utilisés dans les systèmes RF et de communication.les rendre faciles à intégrer dans les conceptions existantes. Les câbles RG sont souvent choisis pour le prototypage, les tests et les applications RF générales. Qu'est-ce que le câble coaxial micro? Les câbles coaxiaux micro sont conçus pour des appareils électroniques compacts à haute densité. Dispositifs médicaux Produits électroniques de consommation Robotique et caméras Malgré leur taille, les câbles micro coaxiaux nécessitent toujours une fabrication précise pour maintenir l'impédance et l'efficacité du blindage. Qu'est-ce qu'un câble coaxial semi-rigide? Les câbles coaxiaux semi-rigides utilisent un blindage métallique solide, offrant une excellente stabilité électrique et des performances de phase. Le compromis est une flexibilité réduite, qui doit être prise en compte lors de la conception mécanique. À quoi servent les câbles coaxiaux? Les câbles coaxiaux sont utilisés dans la communication RF, l'équipement médical, les systèmes industriels, la diffusion vidéo, l'aérospatiale et l'électronique militaire.Leur capacité à transmettre des signaux à haute fréquence avec de faibles interférences les rend adaptés à des applications commerciales et critiques. Systèmes RF et sans fil Les antennes, les stations de base, les modules GPS et l'équipement de test RF reposent tous sur des câbles coaxiaux pour une transmission de signal stable. Équipement médical et industriel Les systèmes d'imagerie médicale exigent un câblage à faible bruit et à haute fiabilité. Applications militaires et aérospatiales Dans les systèmes de défense, la cohérence des performances et la conformité ne sont pas négociables. Quelles spécifications sont importantes pour les câbles coaxiaux? Les spécifications clés du câble coaxial comprennent l'impédance, le diamètre extérieur, la tension et le courant nominale, l'efficacité du blindage, la résistance à la température, la flexibilité et la composition du matériau.L'examen d'une fiche de données détaillée est essentiel pour assurer les performances, la sécurité et la conformité. Paramètres électriques L'impédance, l'atténuation et la gamme de fréquences ont un impact direct sur la qualité du signal. Propriétés mécaniques et environnementales Le rayon de flexion, la souplesse, la résistance au feu, la résistance à l'huile, la résistance aux UV et la résistance à la corrosion déterminent la fiabilité à long terme. Conformité et matériaux La conformité sans halogène, sans fluor, RoHS, REACH et PFAS est de plus en plus importante, en particulier pour les marchés mondiaux. Pourquoi choisir des câbles coaxials sur mesure? Les ensembles de câbles coaxiaux personnalisés assurent des performances optimales en adaptant la longueur, les connecteurs, les épingles, les matériaux et le blindage à des applications spécifiques.améliorer la fiabilité, et permettent des cycles de développement plus rapides par rapport aux câbles génériques. Capacités de personnalisation chez Sino-Media Nous personnalisons: Longueur et itinéraire Types de connecteurs (originaux ou alternatifs) Définition de la sortie et de l'interconnexion Matériaux et blindage Les dessins (CAD en PDF) sont généralement fournis dans un délai de 3 jours, parfois de 30 minutes. Temps de réalisation, MOQ et flexibilité Échantillons: 2 à 3 jours Production de masse: 2 à 4 semaines MOQ: pas de MOQ, 1 pièce prise en charge Cette souplesse est essentielle pour les ingénieurs en R&D et les constructeurs d'appareils d'origine en évolution rapide. Qualité et certifications Chaque assemblage de câbles est soumis à une inspection à 100%, y compris les contrôles de processus et les tests finaux. Dernier appel à l'action: lancez votre projet de câble coaxial personnalisé Que vous soyez un ingénieur qui valide un nouveau design, une usine OEM qui évolue la production, ou un professionnel du sourcing qui travaille à partir d'informations limitées,Sino-Media est équipé pour transformer vos exigences en ensembles de câbles coaxial fiables. Envoyez-nous votre numéro de modèle, dessin, photo ou description de votre demande, et notre équipe vous répondra rapidement avec des commentaires techniques, des dessins et des prix précis. Contactez Sino-Media aujourd'hui pour demander un devis ou discuter de vos besoins en assemblage de câbles coaxial personnalisés.

La plupart des gens supposent que connecter un câble coaxial est simple—dénuder, insérer, sertir, terminé. Mais en réalité, la terminaison coaxiale est l'une des tâches les plus dépendantes de la précision en ingénierie RF et vidéo. Un seul diélectrique écrasé, un brin de tresse touchant le conducteur central, ou un connecteur mal adapté peut provoquer une défaillance intermittente, une perte de retour élevée ou une perte totale du signal. C'est pourquoi les installateurs de télévision, les ingénieurs RF, les chaînes de montage OEM et même les techniciens expérimentés ont parfois du mal avec les connexions coaxiales. Pour connecter correctement un câble coaxial, vous avez besoin des bons outils de dénudage et de sertissage, des longueurs de préparation appropriées, des connecteurs compatibles et de la méthode de terminaison correcte—sertissage, compression ou soudure—en fonction du type de câble et de l'application. Le processus doit maintenir une impédance précise, une continuité de blindage et une stabilité mécanique. Derrière chaque liaison RF stable se trouve une connexion mécaniquement solide. Chez Sino-Media, nous voyons fréquemment deux types de clients : les ingénieurs qui arrivent avec des dessins complets et des spécifications précises, et les acheteurs qui envoient seulement une photo floue et demandent : « Pouvez-vous m'aider à connecter ce câble ? » Cet article est pour les deux. Que vous construisiez un assemblage LMR-400 à terminaison SMA professionnelle ou que vous essayiez simplement de connecter votre coaxial de télévision, le guide suivant explique comment le faire correctement. De quels outils avez-vous besoin pour connecter un câble coaxial ? Une connexion coaxiale correcte nécessite une dénudeuse de câble adaptée au diamètre extérieur (OD) du câble, une coupe nette, l'outil de sertissage ou de compression correct pour votre type de connecteur, et dans certains cas, un kit de soudure ou des outils spécialisés pour les micro-coaxiaux, les câbles semi-rigides ou LMR. Les bons outils déterminent si votre terminaison coaxiale est mécaniquement solide et électriquement stable. De nombreux problèmes surviennent parce que les utilisateurs s'appuient sur des coupe-fils génériques ou des dénudeurs non réglables qui endommagent le diélectrique ou le blindage. Les câbles coaxiaux sont superposés d'une manière qui nécessite une précision spécifique : gaine, tresse/feuille, diélectrique et conducteur central. Un outil approprié doit dénuder chaque couche à la profondeur correcte sans entamer le conducteur ni déchirer la feuille. L'utilisation du mauvais outil de coupe ou de sertissage introduira des discontinuités d'impédance et entraînera un ROS élevé, une perte d'insertion ou une défaillance RF intermittente. Voici un aperçu simplifié des outils typiques utilisés avec différentes familles de câbles coaxiaux : Famille de câbles Tailles typiques Principaux outils requis Remarques Série RG RG6, RG59, RG58, RG174 Dénudeur coaxial réglable, coupe-câble, outil de sertissage ou de compression Le plus courant en télévision, RF et vidéo de base Série LMR LMR-100, 200, 240, 400 Outil de préparation dédié, coupe-câble robuste, outil de sertissage hexagonal La feuille collée nécessite des outils de préparation spécifiques Semi-rigide 0,085", 0,141" coaxial Coupe-tube, outil d'ébavurage, mandrin de pliage, outils de soudure Ne convient pas aux outils de dénudage standard Micro-Coaxial 0,81, 1,13, 1,37 mm OD Dénudeur micro-coaxial de précision, pinces, outils de soudure fins Longueurs de dénudage souvent inférieures à 2 mm Différentes familles de coaxiaux—série RG, série LMR, tubes en cuivre semi-rigides et minuscules micro-coaxiaux—nécessitent chacune des outils dédiés. Les RG6 et RG59 (courants dans les installations de télévision) utilisent généralement des connecteurs à compression, tandis que les RG174 et RG316 ont besoin de petits outils de sertissage. Les câbles LMR nécessitent des outils de préparation spéciaux en raison de leur feuille collée et de leur diélectrique en mousse. Les câbles micro-coaxiaux, utilisés dans les caméras, les sondes médicales et l'électronique compacte, nécessitent des longueurs de dénudage extrêmement fines—souvent inférieures à 2 mm—et ne peuvent pas être préparés avec des outils standard. Le conducteur central est également important—les conducteurs pleins se sertissent différemment des versions toronnées. Le coaxial semi-rigide utilise un tube en cuivre plein pour le blindage ; par conséquent, un coupe-tube et un outil d'ébavurage sont essentiels pour éviter l'écrasement. Les outils doivent correspondre non seulement au câble, mais aussi au type de connecteur. Les connecteurs SMA nécessitent des tailles de sertissage hexagonales spécifiques ; les connecteurs BNC ont des viroles différentes selon la classification d'impédance. L'utilisation du mauvais jeu de matrices entraîne des connexions lâches ou une déformation interne. Les outils de soudure doivent utiliser des pointes à température contrôlée pour éviter de faire fondre les matériaux diélectriques tels que le PE ou le PE en mousse. Parce que le choix des outils affecte fortement la qualité de la connexion, de nombreux fabricants d'équipement d'origine (OEM) préfèrent que des fournisseurs comme Sino-Media gèrent la terminaison au lieu de l'effectuer en interne. Cependant, pour ceux qui effectuent des installations de bricolage ou sur le terrain, la bonne trousse à outils est la base d'un assemblage coaxial fiable. Outils de coupe et de dénudage pour différents diamètres extérieurs (OD) de câbles Une dénudeuse coaxiale est conçue pour retirer les couches en une seule action : gaine, blindage, diélectrique. Les dénudeurs réglables permettent aux utilisateurs d'adapter les longueurs de dénudage pour les RG6, RG59, RG58 et RG174. Pour les câbles LMR, les outils de préparation spéciaux empêchent le déchirement de la feuille. Les câbles micro-coaxiaux nécessitent des lames fines et une inspection au microscope pour éviter d'endommager le minuscule diélectrique. Les dénudeurs de fils standard ne peuvent pas être utilisés—ils écrasent les couches et compromettent l'impédance. Une coupe à bord net assure une coupe perpendiculaire parfaite. Outils de sertissage et de compression pour les types de connecteurs Les outils de sertissage doivent correspondre exactement aux tailles de viroles des connecteurs (par exemple, 0,128", 0,255", etc.). Les connecteurs SMA, BNC, de type N et TNC utilisent généralement des matrices de sertissage hexagonales, tandis que les connecteurs de type F nécessitent généralement des outils de compression pour produire des terminaisons étanches. Les outils de compression appliquent une pression à 360° pour une forte connexion mécanique, idéale pour les installations extérieures. L'utilisation de matrices universelles risque de déformer les connecteurs ou de créer des sertissages faibles. Outils spécialisés pour micro-coaxial, semi-rigide, LMR Le micro-coaxial (0,81 mm, 1,13 mm, 1,37 mm) nécessite des outils de dénudage ultra-fins et des pinces à souder. Le coaxial semi-rigide utilise des coupe-tubes et des mandrins pour des pliages précis. Les câbles LMR nécessitent des outils de préparation à double lame pour dénuder la gaine et le diélectrique en mousse sans déchirer la feuille d'aluminium collée. Ces outils assurent la stabilité de l'impédance sur les fréquences GHz. Comment préparer un câble coaxial pour l'installation d'un connecteur ? Pour préparer correctement un câble coaxial, coupez-le proprement, dénudez la gaine et le diélectrique à des longueurs précises, façonnez le blindage uniformément et assurez-vous que le conducteur central reste droit et non endommagé. La préparation du câble est l'étape la plus critique et la plus sujette aux erreurs de la terminaison coaxiale. Chaque fabricant de connecteurs spécifie des dimensions de préparation exactes—généralement exprimées en millimètres. Ces longueurs garantissent que le diélectrique s'aligne correctement avec l'épaulement du connecteur et que le conducteur central s'étend dans la broche de contact sans jeu excessif. Des longueurs de préparation incorrectes provoquent des changements d'impédance, un mauvais transfert de signal et une rétention mécanique peu fiable. Le dénudage doit être fait proprement ; le fait de rayer ou de comprimer le diélectrique modifie l'espacement qui définit l'impédance caractéristique (50Ω ou 75Ω). Même une déformation de 0,1 mm peut provoquer des réflexions à haute fréquence. Le blindage doit être réparti uniformément pour maintenir un contact de masse à 360°. Les brins de tresse égarés qui touchent le conducteur central provoquent des courts-circuits. Les couches de feuille doivent rester intactes pour maintenir la protection EMI. Le micro-coaxial introduit des défis supplémentaires—les couches diélectriques sont fragiles et les conducteurs centraux sont en cuivre plaqué argent extrêmement fin. Le dénudage excessif ou la flexion du conducteur central entraînent une défaillance du signal lors des vibrations ou des cycles thermiques. Les câbles LMR utilisent une feuille collée ; la déchirer réduit l'efficacité du blindage. Les câbles RG6 utilisés pour les connexions de télévision nécessitent que le diélectrique en mousse reste uniforme pendant le dénudage. Une préparation appropriée facilite et fiabilise la fixation du connecteur. Une mauvaise préparation entraîne des défaillances de connexion intermittentes qui sont extrêmement difficiles à dépanner plus tard. Dénuder le coaxial sans endommager le diélectrique Le diélectrique doit rester rond et non endommagé. Les coupes profondes créent des espaces d'air ou des bosses qui modifient l'impédance. Les dénudeurs coaxiaux à plusieurs lames rayent légèrement chaque couche et les retirent proprement. Pour les diélectriques en PE mousse, une pression douce est essentielle pour éviter la compression. Pour le micro-coaxial, les lames doivent être calibrées avec une précision micrométrique. Façonner le blindage pour un contact de masse à 360° Le blindage doit être replié uniformément. La tresse ne doit pas se regrouper ou devenir inégale ; cela compromet le contact de masse. Les couches de feuille doivent rester intactes ; la déchirure réduit l'efficacité du blindage. Pour les connecteurs haute fréquence, le blindage doit couvrir entièrement la zone de la virole. Longueurs de préparation correctes pour RG / LMR / Micro-Coaxial Longueurs de préparation typiques (toujours vérifier avec la fiche technique du connecteur) : Type de câble Longueur de dénudage de la gaine Longueur de dénudage du diélectrique Remarques RG6 ~6 mm ~6 mm Courant pour les connecteurs de type F dans les systèmes de télévision RG58 ~6,5 mm ~3 mm Souvent utilisé avec des connecteurs SMA ou BNC RG174 ~4 mm ~2 mm Très petites dimensions, manipuler avec précaution LMR-400 ~7 mm ~3 mm S'assurer que la feuille collée reste intacte Micro-Coaxial 1–2 mm 0,5–1 mm Nécessite généralement une inspection au microscope Quels sont les connecteurs coaxiaux courants et comment les attacher ? Les connecteurs courants incluent SMA, BNC, de type N, de type F, TNC, U.FL et MMCX. Ils se fixent à l'aide de méthodes de sertissage, de compression ou de soudure en fonction de la taille du câble, de l'impédance et de l'application. La sélection du connecteur détermine la compatibilité de l'appareil et les performances électriques. Les connecteurs SMA et de type N sont largement utilisés dans les systèmes RF tels que les antennes, les routeurs et les équipements de test. Les connecteurs BNC servent aux applications de laboratoire et de diffusion. Les connecteurs de type F dominent le marché de la télévision. U.FL et MMCX sont utilisés à l'intérieur de l'électronique compacte, connectant le micro-coaxial aux circuits imprimés. Le choix du mauvais connecteur entraîne une inadéquation d'impédance et une dégradation du signal. Le tableau ci-dessous résume certains des types de connecteurs coaxiaux les plus courants : Type de connecteur Impédance nominale Plage de fréquences typique Applications typiques Remarques SMA 50 Ω DC à ~18 GHz Modules RF, antennes, configurations de test Compact, fileté, largement utilisé en RF BNC 50 Ω / 75 Ω DC à quelques GHz Équipement de laboratoire, diffusion, vidéosurveillance Accouplement à baïonnette, connexion/déconnexion rapide Type F 75 Ω Jusqu'à ~1 GHz (utilisation typique) Téléviseurs, décodeurs, récepteurs satellite Utilisé presque exclusivement pour les systèmes à 75 Ω Type N 50 Ω DC à ~11–18 GHz (selon) RF extérieur, stations de base, radar Grand, robuste, bonne tenue en puissance U.FL / MMCX 50 Ω Jusqu'à plusieurs GHz À l'intérieur des appareils, micro-coaxial vers PCB Très petit, généralement soudé ou encliqueté Les connecteurs diffèrent dans leurs méthodes de fixation mécanique—les connecteurs à sertir nécessitent des viroles qui compriment le blindage ; les connecteurs de type soudure fixent le conducteur central à une broche ; les connecteurs à compression sont étanches et utilisés pour les installations RG6/RG59. La fixation d'un connecteur nécessite d'aligner le diélectrique avec l'épaulement du connecteur, d'insérer le conducteur dans la broche, d'assurer une assise complète et de fixer la virole ou le manchon de compression. Différences SMA / BNC / Type F / Type N / U.FL SMA (50Ω) : modules RF, antennes BNC (50Ω/75Ω) : instruments de laboratoire, diffusion Type F (75Ω) : téléviseurs, décodeurs Type N (50Ω) : RF extérieur et haute puissance U.FL/MMCX : micro-coaxial interne pour l'électronique compacte Peut-on connecter un câble coaxial directement à un téléviseur ? Oui—les téléviseurs acceptent les connecteurs de type F à 75Ω. Les câbles RG6 ou RG59 sont généralement utilisés. D'autres types de connecteurs (SMA, BNC, de type N) ne peuvent pas être branchés sur un téléviseur sans adaptateurs. Méthodes de fixation par sertissage / soudure / serrage Sertissage : solide, rapide, reproductible (SMA, BNC, TNC) Compression : étanche, utilisé pour les câbles de télévision de type F Soudure : nécessaire pour le micro-coaxial et certaines broches SMA Serrage : utilisé dans les environnements militaires/industriels Comment connecter un câble coaxial à l'aide des méthodes de sertissage, de compression ou de soudure ? Vous connectez un câble coaxial en préparant le câble aux longueurs de dénudage correctes, en insérant le conducteur et le diélectrique dans le corps du connecteur et en fixant le blindage et la virole à l'aide d'une méthode de sertissage, de compression ou de soudure. Chaque méthode a des caractéristiques mécaniques et électriques différentes et est choisie en fonction du type de câble, de la conception du connecteur et des exigences de performance. La terminaison du câble coaxial consiste fondamentalement à atteindre trois objectifs : Maintenir la continuité de l'impédance, Assurer une connexion de blindage complète à 360°, et Créer une terminaison mécaniquement stable qui ne se desserrera pas sous l'effet des vibrations ou des manipulations répétées. Le choix entre les méthodes de sertissage, de compression et de soudure dépend du style de connecteur, de la fréquence de fonctionnement, de l'exposition environnementale et des exigences mécaniques. Chaque approche de terminaison affecte la perte de retour, l'intégrité du blindage et la fiabilité à long terme. Les connecteurs à sertir dominent les applications RF où la cohérence et la reproductibilité sont essentielles. Parce que le blindage et la virole sont comprimés uniformément autour du câble, une terminaison à sertir correctement exécutée maintient une impédance stable même à des fréquences élevées (1–18 GHz pour SMA, par exemple). Cependant, les performances de sertissage ne sont aussi bonnes que la précision du jeu de matrices. Une taille hexagonale non adaptée—trop grande ou trop petite—crée soit des viroles lâches, soit un diélectrique écrasé, ce qui dégrade les performances électriques. Les connecteurs à compression sont principalement utilisés pour les RG6 et RG59 dans les installations vidéo et à large bande. Ils fournissent une étanchéité et une forte tenue mécanique sans nécessiter de soudure ni de compression précise de la virole. Le manchon du connecteur se comprime uniformément autour du câble, créant une terminaison entièrement scellée adaptée à une utilisation en extérieur. La limitation est que les connecteurs à compression sont disponibles pour moins de familles de connecteurs, principalement de type F et certains modèles BNC plus récents. La terminaison par soudure est généralement utilisée lorsque des contraintes mécaniques exigent une connexion collée ou lorsque la conception du connecteur nécessite de souder la broche centrale. Les connecteurs micro-coaxiaux (U.FL, MMCX, IPEX, etc.) dépendent de la soudure en raison de la petite taille des composants et de la nécessité d'une fixation précise du conducteur. Le coaxial semi-rigide (avec un tube extérieur en cuivre) repose également fortement sur la soudure car le blindage ne peut pas être comprimé comme une tresse flexible. Quelle que soit la méthode, une terminaison correcte suit les mêmes étapes générales : Confirmer les dimensions de dénudage à partir de la fiche technique du connecteur. S'assurer que le diélectrique n'est pas déformé pendant le dénudage. Vérifier que les brins de tresse ne touchent pas le conducteur central. Insérer complètement le câble dans le connecteur jusqu'à ce que le diélectrique s'appuie contre l'épaulement. Fixer la connexion à l'aide de la méthode requise (sertissage, compression ou soudure). Inspecter visuellement les espaces, les conducteurs pliés ou les assises incomplètes. Effectuer des contrôles de continuité ou de perte de retour pour les systèmes haute fréquence. Les principales méthodes de terminaison peuvent être comparées comme suit : Méthode Principaux cas d'utilisation Avantages Limitations Sertissage SMA, BNC, TNC, de type N, de nombreuses RF Rapide, reproductible, bonnes performances RF Nécessite des matrices correctes et une préparation minutieuse du câble Compression RG6 / RG59 de type F, certains BNC Forte tenue mécanique, bonne résistance à l'humidité Familles de connecteurs limitées, outils spéciaux nécessaires Soudure Micro-coaxial, semi-rigide, certains SMA Contact électrique très sûr, contrôle précis Plus lent, nécessite des compétences et un contrôle de la température Une terminaison coaxiale correcte peut sembler simple, mais les tolérances internes sont serrées. Même un connecteur visuellement « bon » peut mal fonctionner si l'espacement du diélectrique est modifié ou si le blindage manque de compression à 360°. Pour les applications haute fréquence ou critiques, la qualité de la terminaison a un impact direct sur la fiabilité du système. Méthode de sertissage La méthode de sertissage utilise une virole qui glisse sur le blindage et est comprimée à l'aide d'un outil de sertissage hexagonal. Le conducteur central peut également être serti ou soudé dans une broche selon la conception du connecteur. Aperçu du processus : Dénuder le câble aux longueurs spécifiées du connecteur. Évaser la tresse uniformément sans la regrouper. Faire glisser la virole sur le câble. Insérer le diélectrique et le conducteur dans le corps du connecteur jusqu'à ce qu'ils soient complètement en place. Sertir la virole avec une matrice hexagonale de taille appropriée. Effectuer un léger test de traction pour vérifier la rétention. Un sertissage correct produit une compression uniforme sans déformation du diélectrique. Le sertissage est idéal pour les connecteurs SMA, BNC, TNC, de type N et la plupart des connecteurs RF en raison de ses performances constantes et de sa reproductibilité. Méthode de compression Les connecteurs à compression sont largement utilisés pour les installations RG6 et RG59, en particulier dans les applications de télévision, à large bande et en extérieur. Ils utilisent un manchon en plastique ou en métal qui se comprime autour du câble lorsqu'il est activé par un outil de compression. Processus : Dénuder la gaine, le blindage et le diélectrique aux longueurs spécifiées. S'assurer que la tresse est repliée en douceur. Insérer le câble dans le connecteur jusqu'à ce que le diélectrique atteigne la butée interne. Utiliser un outil de compression pour effondrer le manchon uniformément. Vérifier l'engagement complet et l'étanchéité. Les connexions par compression sont très résistantes à l'humidité et aux contraintes mécaniques, mais ne sont disponibles que pour certaines familles de connecteurs (principalement de type F, certains BNC et quelques modèles propriétaires). Méthode de soudure La terminaison par soudure est requise pour le micro-coaxial et certains connecteurs haute fréquence ou de précision. Elle fournit une liaison électrique sûre, mais nécessite plus de compétences et de contrôle de la chaleur. Processus : Dénuder des longueurs extrêmement petites de gaine et de diélectrique—souvent moins de 2 mm pour le micro-coaxial. Etamer le conducteur central si nécessaire. Insérer le conducteur dans la broche du connecteur et appliquer la chaleur avec précaution. Éviter la surchauffe, qui peut faire fondre les matériaux diélectriques (en particulier le PE ou la mousse). Assembler le boîtier du connecteur. La soudure est la seule méthode fiable pour les connecteurs comme U.FL, MMCX, IPEX et de nombreuses terminaisons semi-rigides. Elle assure un contact électrique stable, mais offre moins de flexibilité aux vibrations que les viroles serties. Comment connecter deux câbles coaxiaux ensemble ? Deux câbles coaxiaux sont connectés à l'aide d'un coupleur coaxial, également appelé connecteur barillet. Le coupleur doit correspondre à la famille de connecteurs et à l'impédance (50Ω ou 75Ω). Types de barillets courants : Femelle de type F–femelle (systèmes de télévision) BNC femelle–femelle (équipement vidéo / de test) SMA femelle–femelle (modules RF et antennes) Considérations importantes : Ne pas mélanger les systèmes à 50Ω et 75Ω à moins que la perte de performance ne soit acceptable. Les coupleurs introduisent une perte d'insertion mineure (~0,1–0,3 dB selon la fréquence). Les coupleurs de mauvaise qualité peuvent dégrader le blindage ou provoquer des réflexions. La connexion de câbles via un coupleur est simple mécaniquement, mais doit suivre les règles électriques de continuité d'impédance pour éviter la dégradation du signal. Quels sont les problèmes courants qui surviennent lors de la connexion d'un câble coaxial et comment les résoudre ? Les problèmes courants incluent un signal faible, aucun signal, des connexions intermittentes, une perte de retour élevée, des lacunes de blindage, une inadéquation d'impédance et des conducteurs endommagés. Le dépannage des connexions coaxiales nécessite d'examiner à la fois les facteurs mécaniques et électriques. Les défaillances mécaniques incluent un diélectrique écrasé, des sertissages lâches ou des conducteurs pliés. Les défaillances électriques résultent d'une inadéquation d'impédance, d'une fuite EMI ou de pertes par réflexion causées par des longueurs de terminaison incorrectes. De nombreux problèmes découlent d'un dénudage incorrect, d'un contact de blindage ou d'une sélection de connecteurs. Les connecteurs lâches provoquent souvent un comportement intermittent qui semble aléatoire, mais résulte d'une mauvaise mise à la terre ou d'un engagement insuffisant de la virole. Symptômes courants de connexion coaxiale et causes possibles : Symptôme Cause possible Signal faible ou instable Connecteur lâche, mauvais sertissage, blindage endommagé Aucun signal du tout Conducteur central court-circuité, connexion ouverte Bonne à basse fréquence, mauvaise à haute fréquence Inadéquation d'impédance, mauvaises longueurs de préparation, dommages au diélectrique Pics de bruit ou d'interférence Blindage incomplet, espace tresse/feuille, EMI Comportement intermittent lors du déplacement du câble Contrainte mécanique, sertissage de virole faible, broche pliée Chute de signal après la connexion Causes courantes : Connecteur lâche Blindage endommagé Flexion excessive Mauvais type de connecteur Inadéquation d'impédance ou problèmes de blindage Le mélange de 50Ω (SMA) avec 75Ω (de type F) crée des réflexions. Les lacunes de blindage introduisent du bruit et des fuites de signal. Erreurs d'installation causant une perte de retour élevée Mauvaises longueurs de préparation, diélectrique endommagé, contamination de la tresse ou connexions mal alignées créent une instabilité d'impédance. Quand avez-vous besoin d'un assemblage de câbles coaxiaux personnalisé au lieu du bricolage ? Vous avez besoin d'assemblages coaxiaux personnalisés lorsque votre application nécessite des tolérances précises, des combinaisons de connecteurs spécifiques, un blindage contrôlé, une protection environnementale ou des performances reproductibles de qualité professionnelle. La terminaison coaxiale de bricolage fonctionne pour les applications de télévision simples ou à basse fréquence. Cependant, les systèmes RF, médicaux, industriels et aérospatiaux nécessitent des tolérances extrêmement serrées. Les assemblages personnalisés éliminent la variabilité en utilisant des équipements calibrés, une soudure contrôlée, des matrices spécifiques aux connecteurs et une inspection électrique/mécanique à 100 %. Les dessins garantissent l'orientation exacte du connecteur, le brochage, la longueur et les spécifications des matériaux. Les solutions personnalisées permettent également des gaines spéciales (FEP, LSZH), une étanchéité, une suppression des EMI ou un routage micro-coaxial qui ne peuvent pas être effectués manuellement. Projets qui nécessitent des assemblages pré-terminés Modules 5G, lignes RF aérospatiales, sondes médicales, systèmes radar automobiles, capteurs haute fréquence. Comment les dessins, les spécifications et les brochages améliorent la précision Les dessins éliminent les conjectures et garantissent que chaque assemblage est identique. Sino-Media fournit des dessins CAO-PDF dans un délai de 30 minutes à 3 jours. Options personnalisées pour la longueur, les connecteurs, les matériaux Les personnalisations incluent la longueur exacte, les combinaisons de connecteurs, le grade de blindage, le matériau de la gaine, l'étanchéité et les fonctionnalités EMI. Conclusion : Prêt pour une connexion coaxiale fiable ? La connexion correcte d'un câble coaxial nécessite des outils de précision, des longueurs de préparation correctes, des connecteurs compatibles et la bonne méthode de terminaison. Qu'il s'agisse de joindre deux câbles coaxiaux ou d'installer des connecteurs SMA pour des applications haute fréquence, chaque étape affecte la stabilité du signal à long terme. Si votre projet exige de la précision, une impédance contrôlée et une fiabilité professionnelle, Sino-Media peut vous accompagner avec des assemblages coaxiaux personnalisés, des dessins, une planification du brochage et une production sans MOQ. Partagez vos exigences à tout moment—nous sommes prêts à vous aider.

Les câbles coaxiaux alimentent discrètement les systèmes radio, satellite, de diffusion et de données du monde depuis près d'un siècle, et pourtant, ils restent l'un des composants les plus incompris de l'électronique moderne. Les ingénieurs savent que le mauvais câble coaxial peut paralyser les performances RF, les usines OEM savent que l'atténuation peut tuer les rendements de production, et les sociétés de négoce ressentent la pression lorsqu'un acheteur envoie juste une photo et demande : « Pouvez-vous faire ça ? » Dans un monde où tant d'options existent (série RG, série LMR, semi-rigide, micro-coaxial), faire le mauvais choix signifie une intégrité du signal perdue, une surchauffe, des défauts de conformité ou des refontes coûteuses. Les principaux types de câbles coaxiaux comprennent les câbles de la série RG (tels que RG6, RG59, RG58 et RG174), les câbles à faible perte LMR, les câbles coaxiaux rigides, les câbles coaxiaux semi-rigides, les câbles coaxiaux semi-flexibles et les câbles micro-coaxiaux. Chaque type diffère par l'impédance, la plage de fréquences, le blindage, l'atténuation, le diamètre et l'adéquation à l'application. Le bon câble coaxial dépend des exigences électriques de votre projet, des conditions environnementales, du type de connecteur et des contraintes d'installation. Derrière chaque spécification de câble coaxial se cache une véritable décision qui a un impact sur la fiabilité à long terme de votre système : tension, impédance, blindage EMI, matériau de la gaine, tolérance OD, sélection du connecteur et même rayon de courbure. Chez Sino-Media, nous le voyons quotidiennement. Un ingénieur envoie un dessin complet avec des brochages précis, tandis qu'un autre télécharge simplement une photo de smartphone et demande : « Pouvez-vous faire correspondre cela ? » Les deux sont des besoins valables, et les deux dépendent entièrement de la compréhension des types de câbles coaxiaux. L'histoire commence généralement de la même manière : un acheteur recherche en ligne « types de câbles coaxiaux ». La différence est ce qui se passe ensuite. Cet article garantit que lorsque le prochain acheteur atterrit sur votre site, il reste, apprend, fait confiance et finit par demander un devis. Qu'est-ce qu'un câble coaxial et comment fonctionne-t-il ? Un câble coaxial fonctionne en transmettant des signaux électriques haute fréquence via un conducteur central entouré d'une couche diélectrique, d'un blindage et d'une gaine extérieure. Cette structure en couches permet au câble de transporter des signaux RF, vidéo et de données avec une perte minimale et une excellente immunité au bruit. La cohérence de l'impédance (généralement 50 Ω ou 75 Ω) assure un flux de signal stable, tandis que le blindage empêche les EMI externes de dégrader les performances. Quelles sont les principales couches d'une structure de câble coaxial ? Un câble coaxial se compose de quatre couches principales : le conducteur interne, l'isolation diélectrique, le blindage et la gaine extérieure. Ces couches partagent un axe central commun, d'où le mot coaxial. Le conducteur transporte le signal, le diélectrique maintient l'impédance et la précision de l'espacement, le blindage bloque les interférences externes et la gaine protège de la chaleur, de l'huile, des UV, de l'abrasion ou des produits chimiques. Différentes industries exigent différentes combinaisons : les dispositifs médicaux peuvent nécessiter des gaines en FEP ultra-minces ; les antennes extérieures ont besoin de PE résistant aux UV ; l'automobile demande souvent des matériaux sans halogène et ignifuges. Comment l'impédance affecte-t-elle le flux du signal ? Les deux impédances les plus courantes sont 50 Ω (RF, sans fil, équipement de test) et 75 Ω (vidéo, diffusion, décodeurs). Une mauvaise adaptation d'impédance peut provoquer une réflexion et une perte de signal importante. Les ingénieurs contactent fréquemment Sino-Media pour demander pourquoi leur système tombe en panne à haute fréquence, pour découvrir seulement qu'ils ont utilisé la mauvaise impédance ou mélangé des connecteurs comme SMA (50 Ω) avec des connecteurs de type F (75 Ω). L'impédance doit rester constante sur le câble, les connecteurs et l'équipement. Pourquoi le blindage est-il essentiel pour les performances EMI ? Les types de blindage comprennent la tresse, la feuille, la double tresse et le blindage quadruple. Plus de couverture équivaut à une meilleure résistance aux EMI, mais aussi à un diamètre et une rigidité accrus. Les systèmes sans fil, radar et industriels dépendent fortement de l'efficacité du blindage. Une couverture de tresse incohérente, ce qui n'est pas rare avec les alternatives à faible coût, peut introduire des pics de bruit. L'inspection à 100 % de Sino-Media garantit une densité de tresse stable, en particulier pour les assemblages RG et LMR haute fréquence. Quels paramètres les ingénieurs recherchent-ils dans les fiches techniques ? Les fiches techniques indiquent généralement : OD, calibre du conducteur, constante diélectrique, type de blindage, impédance, valeurs d'atténuation, rayon de courbure, tension nominale, plage de température, flexibilité, indice d'inflammabilité, résistance aux UV et certifications de conformité (UL, RoHS, REACH, PFAS). Les acheteurs arrivent souvent avec un numéro de modèle mais sans paramètres techniques ; Sino-Media l'ingénierie inverse et fournit des dessins précis dans un délai de 30 minutes à 3 jours. Quels sont les principaux types de câbles coaxiaux utilisés aujourd'hui ? Les principaux types de câbles coaxiaux utilisés aujourd'hui comprennent les câbles de la série RG (par exemple, RG6, RG58, RG59, RG174), les câbles RF à faible perte LMR, les câbles coaxiaux semi-rigides et semi-flexibles pour les applications de précision haute fréquence, les câbles coaxiaux rigides pour les systèmes de communication haute puissance et les câbles micro-coaxiaux pour les appareils électroniques compacts. Ces types diffèrent par l'impédance, l'atténuation, la flexibilité, la construction du blindage et les environnements appropriés. Câbles coaxiaux de la série RG Tableau comparatif des câbles coaxiaux de la série RG Type RG Impédance OD (mm) Atténuation @1 GHz (dB/m) Flexibilité Applications typiques RG6 75 Ω ~6,8 ~0,22 Moyenne TV, satellite, haut débit RG59 75 Ω ~6,1 ~0,30 Élevée CCTV, vidéo analogique RG58 50 Ω ~5,0 ~0,50 Moyenne RF, radio, tests RG174 50 Ω ~2,8 ~1,20 Très élevée GPS, IoT, automobile, appareils compacts Les câbles RG (Radio Guide) restent la famille la plus largement reconnue en raison de la normalisation historique et de l'utilisation généralisée. Chaque numéro RG signale une combinaison unique d'impédance, d'OD et de caractéristiques d'atténuation. Les câbles RG varient considérablement en termes de matériau diélectrique (PE, PE mousse, PTFE), de couverture de tresse et de composition de la gaine. De nombreux ingénieurs utilisent encore les numéros RG comme une abréviation rapide, mais la construction réelle diffère considérablement d'un fabricant à l'autre. Câbles coaxiaux à faible perte LMR Les câbles LMR offrent un blindage amélioré et une atténuation plus faible pour les systèmes de communication RF, y compris les antennes 4G/5G, le WiFi, le GPS, les réseaux IoT et les liaisons point à point. Les câbles LMR atteignent une faible perte grâce à : Diélectrique en mousse injectée de gaz Blindage feuille + tresse collée Impédance contrôlée avec précision Matériaux optimisés pour le fonctionnement en GHz Les types courants incluent LMR-100, LMR-200, LMR-240, LMR-400, où le numéro est approximativement corrélé au diamètre. Les câbles LMR sont particulièrement efficaces pour les longues distances RF où l'atténuation du câble RG devient excessive. Câbles coaxiaux semi-rigides Le coaxial semi-rigide utilise un conducteur extérieur en métal massif, généralement en cuivre ou en aluminium, ce qui permet au câble de conserver sa forme de manière permanente une fois plié. Caractéristiques clés : Impédance très stable Excellente efficacité de blindage Idéal pour les systèmes micro-ondes et à ondes millimétriques Nécessite une mise en forme précise lors de l'installation Les câbles semi-rigides sont standard dans l'aérospatiale, les modules radar, les instruments de laboratoire et le matériel de communication haute fréquence. Câbles coaxiaux semi-flexibles Le coaxial semi-flexible offre un compromis entre les performances et la facilité d'installation. Comparé au semi-rigide : Utilise un conducteur extérieur tressé ou ondulé au lieu d'un tube rigide Plus facile à acheminer et à repositionner Atténuation légèrement plus élevée Toujours acceptable pour de nombreuses utilisations RF/micro-ondes Ces câbles remplacent souvent les conceptions semi-rigides lorsque l'installation nécessite des ajustements ou lorsqu'une tolérance aux vibrations est nécessaire. Câbles coaxiaux rigides Le coaxial rigide se caractérise par un très grand diamètre et une atténuation extrêmement faible, ce qui le rend adapté à : Transmission de diffusion Transport RF haute puissance Liaisons de communication longue distance Systèmes terrestres par satellite Le rigide incorpore souvent des entretoises diélectriques à air et un blindage en cuivre ou en aluminium ondulé. La perte de signal est bien inférieure à celle des câbles RG ou LMR, mais la flexibilité est minime. Câbles micro-coaxiaux Le micro-coaxial est utilisé dans les environnements à espace limité : Électronique grand public Appareils d'imagerie médicale Modules de caméra haute densité Radar automobile Instrumentation portable Ces câbles ont souvent des valeurs OD inférieures à 1 mm et nécessitent : Connecteurs de précision (U.FL, IPEX, W.FL) Soudure/terminaison contrôlée Gestion prudente du rayon de courbure Le micro-coaxial est généralement sélectionné lorsque la miniaturisation et la transmission haute fréquence doivent coexister. Quels types de câbles coaxiaux conviennent à différentes applications ? Les applications des câbles coaxiaux varient : RG59 et RG6 pour la vidéo et la vidéosurveillance, les câbles RG58 et LMR pour les systèmes RF et sans fil, le micro-coaxial pour l'électronique compacte, le semi-rigide pour l'aérospatiale et le rigide pour la diffusion haute puissance. Le choix du bon câble dépend de la plage de fréquences, de la distance, de l'environnement, du type de connecteur et de la flexibilité requise. Guide de sélection des câbles coaxiaux basé sur l'application Domaine d'application Types de câbles recommandés Impédance Considérations clés RF / Sans fil RG58, RG174, série LMR 50 Ω Faible perte, blindage, plage de fréquences CCTV / Vidéo RG59, RG6 75 Ω Stabilité vidéo longue distance Aérospatiale / Radar Semi-rigide, semi-flexible 50 Ω Stabilité haute fréquence Automobile Micro-coaxial, RG174 50 Ω Vibrations, température Appareils médicaux Micro-coaxial, à base de PTFE 50 Ω/75 Ω Haute fiabilité, stérilisation Diffusion Rigide, LMR400 50 Ω/75 Ω Haute puissance, faible atténuation RF, antenne et systèmes sans fil Les câbles 50 Ω (RG58, RG174, LMR) dominent les applications sans fil, notamment le WiFi, la 4G/5G, LoRa, le GPS, le Bluetooth et la RF industrielle. La qualité du blindage et les performances en fréquence sont essentielles : un coaxial de mauvaise qualité peut introduire des pertes en dB qui paralysent les antennes. Vidéo, vidéosurveillance et diffusion Les câbles 75 Ω comme le RG59 et le RG6 restent la norme pour la vidéosurveillance HD et la diffusion. Leurs caractéristiques de faible perte permettent la transmission vidéo longue distance. Pour la diffusion numérique (DVB, ATSC), les ingénieurs privilégient la stabilité de l'atténuation en fonction de la température, un paramètre que Sino-Media teste lors de l'inspection. Automobile, médical et militaire Ces industries exigent une résistance à la température, aux vibrations et aux produits chimiques. Les câbles micro-coaxiaux et les câbles personnalisés à faible OD sont courants. L'armée demande souvent un coaxial semi-rigide avec une tolérance et une documentation strictes (COC, COO, confirmation sans PFAS). Comment les sociétés de négoce et les usines OEM choisissent les câbles Les sociétés de négoce s'appuient souvent sur Sino-Media pour vérifier les spécifications, car les photos manquent de détails. Les usines OEM se soucient du prix, des délais et de la qualité constante. Les ingénieurs se soucient des paramètres ; les achats se soucient des coûts ; la R&D se soucie de la faisabilité. Comment la taille, l'OD et la construction des câbles coaxiaux affectent-ils les performances ? Le diamètre et la construction des câbles coaxiaux influencent directement l'atténuation, la flexibilité, la tenue en puissance, le blindage EMI et la résistance environnementale. Les câbles de plus grand diamètre offrent généralement une perte de signal plus faible et une capacité de puissance plus élevée, tandis que les câbles plus petits améliorent la flexibilité et s'adaptent aux espaces compacts. Les matériaux utilisés dans le diélectrique, le blindage et la gaine déterminent la plage de fréquences, la stabilité thermique et la durabilité. Diamètre extérieur (OD) et perte de signal OD du câble coaxial vs perte de signal Type de câble OD (mm) Fréquence Atténuation (dB/m) Tenue en puissance Flexibilité RG174 ~2,8 1 GHz ~1,20 Faible Très élevée RG58 ~5,0 1 GHz ~0,50 Moyenne Moyenne LMR-200 ~5,0 1 GHz ~0,23 Moyenne-élevée Moyenne LMR-400 ~10,3 1 GHz ~0,07 Élevée Faible À mesure que l'OD augmente, l'atténuation diminue généralement. Les câbles plus grands prennent en charge des fréquences plus élevées et des distances plus longues, car la surface de la section transversale du conducteur augmente et les pertes diélectriques diminuent. Les OD plus petits sont utiles mais introduisent des limitations : Plus d'énergie est perdue sous forme de chaleur Le signal s'affaiblit plus rapidement La fréquence de fonctionnement est plus faible Les ingénieurs doivent peser les contraintes de taille par rapport aux budgets de perte acceptables. Flexibilité et rayon de courbure minimum Les câbles plus petits sont plus flexibles, mais la flexion affecte l'impédance. Les courbures serrées peuvent provoquer des discontinuités d'impédance Les discontinuités provoquent des réflexions Les réflexions augmentent la perte de retour Les diélectriques en mousse ont tendance à se déformer plus facilement, ce qui nécessite un acheminement prudent. Les diélectriques en PTFE conservent mieux leur forme sous contrainte mécanique. Les concepteurs suivent généralement les directives du fabricant en matière de rayon de courbure pour éviter la distorsion de phase. Matériaux diélectriques et performances en fréquence Comparaison des matériaux diélectriques dans les câbles coaxiaux Matériau diélectrique Constante diélectrique Température nominale Niveau de perte Cas d'utilisation typiques PE solide ~2,3 Modérée Moyenne CCTV, faible RF PE mousse ~1,4–1,6 Modérée Inférieure Haut débit, câbles LMR PTFE ~2,1 Élevée Très faible Micro-ondes, aérospatiale, systèmes haute température Air/Entretoises ~1,0 Variable La plus basse Coaxial rigide haute puissance Le diélectrique détermine la stabilité de l'impédance et la capacité haute fréquence. Une constante diélectrique plus faible améliore généralement les performances haute fréquence, mais peut réduire la stabilité mécanique. Construction du blindage et protection EMI Types de blindage et performances EMI Type de blindage Couverture Protection EMI Flexibilité Applications typiques Tresse simple Faible De base Élevée Basse fréquence, usage général Double tresse Moyenne Bonne Moyenne Équipement RF, industriel Feuille + tresse Élevée Très bonne Moyenne-faible Plage GHz, diffusion Quad-blindage Très élevée Excellente Faible Environnements RF denses, zones EMI fortes Les matériaux de blindage affectent à la fois le comportement électrique et la durabilité. Types de blindage typiques : Tresse simple : adaptée aux basses fréquences ou aux faibles EMI Double tresse : couverture améliorée, fuite plus faible Feuille + tresse : courant dans RG6, bon pour la plage GHz Quad-blindage : forte résistance aux EMI, utile dans les zones RF denses Un blindage plus élevé augmente la rigidité mais améliore la cohérence de la perte de retour. Matériaux de gaine et résistance environnementale La gaine extérieure définit la durabilité et la compatibilité environnementale. Gaines courantes : PVC : rentable, usage intérieur général PE : résistant aux UV, installations extérieures FEP/PTFE : haute température, résistant aux produits chimiques LSZH : préféré dans les infrastructures de transport et de construction Le choix du matériau affecte : Température nominale Absorption d'humidité Résistance à l'huile/aux produits chimiques Performance de la flamme La sélection d'un matériau de gaine incorrect peut entraîner une dégradation prématurée du câble, même si les paramètres électriques correspondent. Considérations relatives aux OD et micro-coaxiaux de petite taille Les câbles micro-coaxiaux (

Les connecteurs de câbles coaxiaux peuvent sembler simples de l'extérieur, mais ils sont l'épine dorsale de presque tous les systèmes de communication RF, radiodiffusion, sans fil et haute fréquence sur lesquels nous comptons aujourd'hui.Des connecteurs SMA à l'intérieur des routeurs WiFi, aux connecteurs BNC utilisés dans les systèmes de vidéosurveillance, aux micro connecteurs U.FL cachés à l'intérieur des smartphones et des drones, les connecteurs coaxials sont partout.ou les équipes d'achat ne découvrent que le nombre de types de connecteurs existants lorsqu'une pièce tombe en panne, un modèle devient obsolète, ou un nouvel appareil nécessite un connecteur qui ressemble mais fonctionne très différemment. Les types de connecteurs de câbles coaxiaux comprennent les connecteurs filettés (SMA, TNC, N-Type), les connecteurs à baïonnette (BNC), les connecteurs à accrochage (SMB, SMC), les connecteurs miniatures et micro (MMCX, MCX, U.FL/IPEX),et connecteurs RF automobiles tels que FAKRA et GT5Ces connecteurs diffèrent en taille, en impédance, en mécanisme de verrouillage, en gamme de fréquences et en applications typiques.et l'interface du dispositif. Malgré leur apparence interchangeable, les connecteurs coaxials sont des composants hautement spécialisés.ou une défaillance totale de la communicationPar exemple, un BNC de 75 ohms ressemble presque à un BNC de 50 ohms, mais la mauvaise correspondance peut avoir un impact sérieux sur les performances RF.,comportement complètement différent dans les applications réelles. Pour comprendre clairement les différents types de connecteurs, décomposons comment fonctionnent les connecteurs coaxials, où chaque type de connecteur est utilisé et comment choisir le bon pour votre système.Pour faciliter l'explication, Je vais aussi partager des considérations d'ingénierie réelles que les concepteurs RF et les équipes d'approvisionnement négligent souvent. Qu'est-ce qu'un connecteur de câble coaxial et comment fonctionne-t-il? Un connecteur de câble coaxial est une interface conçue avec précision qui relie un câble coaxial à un autre appareil, préservant l'impédance, le blindage et l'intégrité du signal.Il fonctionne en maintenant une structure coaxiale continueLa sélection correcte des connecteurs assure des performances stables dans les systèmes sans fil, les équipements de radiodiffusion, les caméras de vidéosurveillance,GPS, et les appareils de communication haute fréquence. Un connecteur de câble coaxial est plus qu'un joint mécanique; c'est une extension électrique du câble coaxial lui-même.le connecteur doit maintenir le même alignement géométriqueCette exigence explique pourquoi les connecteurs coaxiaux sont de si nombreux types, chacun conçu pour supporter des valeurs d'impédance spécifiques, des plages de fréquences, des niveaux de fréquences, des niveaux de fréquences et des niveaux de fréquences.mécanismes de verrouillage, et les interfaces de périphériques. Au cœur, un connecteur coaxial reproduit la structure interne du câble: un conducteur central, une couche diélectrique, un conducteur externe ou un bouclier et un corps métallique.Ces couches guident les ondes électromagnétiques dans une trajectoire contrôléeLorsqu'un connecteur n'est pas correctement assorti, que ce soit par impédance, taille ou méthode d'arrêt, les réflexions et les pertes de signal augmentent considérablement.entraînant une transmission déformée ou affaiblieCeci est particulièrement critique dans les systèmes RF où de petits déséquilibres peuvent dégrader le VSWR ou causer des problèmes de performance de l'antenne. Le connecteur remplit également une fonction mécanique: il permet des connexions répétées sans endommager le câble, assure une forte rétention dans des environnements à vibrations,et assure la protection de l'environnementLes styles de verrouillage “filé, baïonnette, snap-on ou push-fit” sont sélectionnés en fonction des besoins de l'application.tandis que les connecteurs à baïonnette tels que BNC sont préférés dans les systèmes vidéo et de mesure en raison de leur capacité de connexion / déconnexion rapide. Un autre facteur important est la capacité de fréquence. Un connecteur conçu pour la vidéosurveillance basse fréquence peut ne pas fonctionner correctement dans un système sans fil de 5,8 GHz.et les tolérances influencent directement la fréquence maximale que le connecteur peut gérerLes connecteurs à micro coax (tels que U.FL/IPEX) sont conçus pour des appareils compacts tels que des drones ou des ordinateurs portables, mais leur petite taille limite la durabilité et le nombre de cycles d'accouplement. En résumé, les connecteurs coaxiaux fonctionnent en préservant la structure coaxiale, en assurant l'optimisation électrique et en offrant une fiabilité mécanique.La sélection du bon type est essentielle pour maintenir l'intégrité du signal et assurer les performances du système en RF, les télécommunications, la radiodiffusion, l'automobile, la médecine et l'aérospatiale. Quelle est la structure interne d'un connecteur coaxial? Un connecteur coaxial imite la structure en couches du câble: une broche centrale alignée sur le conducteur interne du câble, entourée d'une isolation diélectrique, d'un bouclier métallique ou d'un conducteur extérieur,et une coque métallique offrant protection et mise à la terreLa géométrie doit rester parfaitement concentrique pour maintenir une impédance constante, typiquement de 50 ou 75 ohms.et les contacts plaqués d'or pour réduire les pertes et améliorer la conductivité à long termeTout écart par rapport à la géométrie idéale augmente les réflexions et la perte d'insertion. Pourquoi les connecteurs coaxiaux sont-ils idéaux pour les signaux RF et haute fréquence? Les signaux RF se déplacent sous forme d'ondes électromagnétiques qui nécessitent une impédance contrôlée et un blindage pour éviter les interférences.Les connecteurs coaxiaux maintiennent ces conditions grâce à leur structure concentrique et à leur continuité de blindageÀ la différence des simples connecteurs filaires, les connecteurs coaxiaux empêchent les fuites de rayonnement et bloquent le bruit externe, essentiels pour des applications telles que les antennes, les modules WiFi, les récepteurs GPS et les amplificateurs RF.Leurs conceptions prennent également en charge des gammes de fréquences spécifiquesLes connecteurs SMA peuvent atteindre 18 GHz ou plus, tandis que les types U.FL servent des applications compactes de 2,4 à 6 GHz. Quels paramètres de performance comptent le plus? Lors de l'évaluation des connecteurs coaxials, les ingénieurs tiennent compte de l'impédance (50 vs 75 ohms), du VSWR, de la plage de fréquences, de la perte d'insertion, des cycles d'accouplement et de la durabilité environnementale.Une incompatibilité d'impédance entraîne des réflexions qui dégradent la force du signal.Le VSWR indique l'efficacité avec laquelle le signal se déplace à travers le connecteur.Pour une utilisation extérieure ou automobileCes paramètres déterminent collectivement les performances des connecteurs dans les systèmes réels. Quels sont les types de connecteurs de câbles coaxiaux? Les connecteurs de câbles coaxiaux existent dans de nombreuses formes mécaniques et spécifications électriques différentes.,La compréhension des différentes familles de connecteurs est essentielle pour sélectionner le bon type pour la RF, la vidéo, le sans fil, l'automobile,et les applications à haute fréquenceLes connecteurs coaxiaux peuvent être regroupés en fonction de leur mécanisme de verrouillage, de leur classification de taille et de leur domaine d'application. Afin de faciliter la comparaison des différentes familles de connecteurs, le tableau ci-dessous résume les principaux types, leur style de couplage, leur classe de taille et leurs applications typiques. Vue d'ensemble de la famille de connecteurs coaxials Famille de connecteurs Mode de verrouillage Classe de taille Impédance typique Applications typiques SMA / TNC / N-type à fil Petit Grand 50 Ω Modules RF, antennes, télécommunications, stations de base BNC (50 Ω / 75 Ω) Bayonnette Moyenne 50 Ω / 75 Ω Équipement de surveillance vidéo, de radiodiffusion et d'essai Les PME / SMC / QMA Enroulement rapide. Petite 50 Ω Systèmes de télécommunications et de radiofréquences compactes MCX / MMCX Je vous en prie! En miniature 50 Ω GPS, appareils portables U.FL / IPEX / W.FL Prise en charge Micro-équipement 50 Ω Modules IoT, cartes WiFi, ordinateurs portables et drones FAKRA / HSD / GT5 Serrure automobile Petit à moyen 50 Ω / 100 Ω appareils photo pour véhicules automobiles, antennes, infodivertissement Téléviseur F-Type / IEC Enfilé / Poussé Moyenne 75 Ω Télévision par satellite, décodeurs Les données de référence sont fournies par les autorités compétentes. à fil Les plus gros 50 Ω Infrastructure de téléphonie cellulaire et RF à haute puissance Les connecteurs coaxials filetés (SMA, TNC, N-type, 7/16 DIN) Les connecteurs filetés utilisent un mécanisme d'accouplement à vis qui crée une rétention mécanique stable et une pression électrique de contact constante.permettant à ces connecteurs de supporter des fréquences plus élevées. Des exemples clés SMA (50Ω) Prend en charge le courant continu jusqu'à 18 26 GHz en fonction de la qualité. TNC (50Ω) ️ Structure interne similaire à la BNC mais avec un accouplement fileté, mieux adapté aux vibrations. N-type (50Ω) 7/16 DIN / 4.3-10 connecteurs de télécommunications de haute puissance avec d'excellentes performances PIM. Caractéristiques d'ingénierie Excellente performance à haute fréquence VSWR stable grâce à un couple d'accouplement constant Bon pour les réseaux RF à haute puissance, les antennes, les radars et les infrastructures de télécommunications Les connecteurs de verrouillage à la baïonnette (BNC, Twinax BNC) Les connecteurs à baïonnette utilisent un mécanisme de verrouillage à quart de tour qui permet une connexion / déconnexion rapide sans outils. Des exemples clés BNC 50Ω Utilisé dans les équipements d'essai et les communications RF BNC 75Ω Utilisé pour la vidéo numérique (SDI, 3G-SDI, 12G-SDI), la vidéosurveillance, les systèmes de radiodiffusion BNC bi-axiale: versions équilibrées utilisées pour les signaux différentiels spécialisés Caractéristiques Mécanisme de verrouillage convivial Capacité de fréquence modérée (généralement jusqu'à 4 GHz pour 50Ω BNC) Pas idéal pour les vibrations extrêmes Les versions 50Ω et 75Ω ne sont pas électriquement interchangeables à haute fréquence Les connecteurs à connexion instantanée (SMB, SMC, QMA) Leur mécanisme d'accouplement rapide est utile dans les systèmes nécessitant un montage fréquent ou où l'accès est limité. Des exemples clés SMB Connecteur à connexion rapide utilisé dans les modules de télécommunications et les systèmes RF compacts SMC √ version threadée de SMB, prend en charge des fréquences plus élevées QMA ¢ version à verrouillage rapide de SMA, compacte et facile à installer QDS/QDL ¢ Connecteurs spécialisés à verrouillage rapide à haute fréquence Caractéristiques Accouplement/découpling plus rapide que les connecteurs filetés Performance de fréquence modérée D'une épaisseur n'excédant pas 1 mm Les connecteurs coaxiaux miniatures (MCX, MMCX) Les connecteurs miniatures offrent un équilibre entre une taille compacte et des performances RF raisonnables, ce qui les rend utiles dans les petits appareils ou les appareils portables. Des exemples clés MCX % environ 30% plus petit que les PME MMCX plus petit encore, avec une rotation complète à 360° Applications Récepteurs GPS Dispositifs médicaux portables UAV et équipements RF portables Plaques RF intégrées avec un espace limité Caractéristiques Support de fréquences allant jusqu'à ~ 6 GHz Convient pour les conceptions à espace restreint Faible résistance mécanique par rapport aux grandes familles de connecteurs Les connecteurs micro coaxiaux (série U.FL, IPEX, W.FL, MHF) Les connecteurs micro coaxiaux sont extrêmement petits et conçus pour des mises en page de PCB denses. Des exemples clés U.FL / IPEX MHF W.FL / H.FL encore plus petites empreintes pour les modules RF ultra-compacts MHF4 / MHF4L Utilisé dans les conceptions 5G et RF à haute densité Caractéristiques Facteur de forme ultra-petit Cycles d'accouplement limités (généralement 30 à 80) Sensitifs aux contraintes mécaniques et aux vibrations Fréquences de support de 2,4 à 6 GHz Applications Les ordinateurs portables Les drones Modules sans fil Capteurs de l'IoT Connecteurs RF de catégorie automobile (FAKRA, HSD, GT5) Les systèmes RF automobiles nécessitent des connecteurs qui résistent aux vibrations, aux chocs, à l'humidité et à de larges plages de températures. Des exemples clés FAKRA ️ Codes de couleur et touches pour les modules d'antenne, de caméra, de GPS et de télématique HSD (High-Speed Data) - Prend en charge la transmission de type Ethernet pour les voitures GT5 connecteur RF compact utilisé par les OEM japonais Caractéristiques Conçus pour une durabilité environnementale Protection contre les IEM et retenue de verrouillage Conforme aux normes automobiles Connecteurs de radiodiffusion, CATV et par satellite (type F, série IEC) Certains connecteurs sont conçus spécifiquement pour les réseaux vidéo ou de radiodiffusion. Des exemples clés Type F (75Ω) Utilisé pour la télévision par câble, les antennes paraboliques, les décodeurs Série IEC 61169 (TV/RF coaxial) ¢ Utilisé dans les systèmes de radiodiffusion grand public Caractéristiques Optimisé pour une transmission de 75Ω Convient pour les applications de basse à moyenne fréquence Ne pas conçus pour une utilisation au micro-ondes à haute fréquence Connecteurs RF spécialisés et de haute puissance (4.3-10, NEX10, UHF, PL-259) Ces connecteurs servent des applications de niche ou de haute puissance. Inclut 4.3-10 / NEX10 connecteurs télécoms bas PIM remplaçant 7/16 DIN UHF / PL-259 ¢ Connecteurs plus anciens pour radioamateur; basse fréquence uniquement SMP / SMPM ¢ Connecteurs à pression haute fréquence pour les modules à micro-ondes Caractéristiques Capacité à haute puissance ou à faible PIM Utilisé dans les télécommunications, les micro-ondes ou la recherche RF Catégories d'impédance: 50Ω contre 75Ω Impédance Cas d'utilisation typique Connecteurs communs 50Ω Radiodiffusion, micro-ondes, antennes et télécommunications Le produit doit être soumis à un contrôle d'approvisionnement. 75Ω Vidéo, diffusion SDI, caméras de surveillance 75Ω BNC, type F Même si certains connecteurs 50Ω et 75Ω s'accouplent physiquement, leur comportement électrique diffère considérablement. Quelles sont les différences entre les différents types de connecteurs coaxiaux? Les différents types de connecteurs coaxiaux varient en impédance, gamme de fréquences, mécanisme de verrouillage, durabilité, taille et applications typiques.Les connecteurs filetés comme SMA et N-Type offrent d'excellentes performances à haute fréquenceLes connecteurs miniatures tels que MMCX et U.FL économisent de l'espace mais offrent moins de cycles d'accouplement.Le choix du meilleur type dépend de la puissance RF de votre appareil, limites de taille, conditions de vibration et type de câble. La comparaison des types de connecteurs coaxiaux est cruciale pour concevoir des systèmes RF qui répondent aux exigences de performance, de taille, de durabilité et de coût.ou 50Ω et 75Ω BNC peuvent se comporter très différemment dans des applications réellesLes ingénieurs doivent tenir compte du style de verrouillage mécanique, des caractéristiques électriques, de la fréquence de fonctionnement, de la qualité du matériau, des cycles d'accouplement et de la compatibilité avec des câbles coaxiaux spécifiques tels que RG58, RG316,ou RG178. Les connecteurs filetés fonctionnent généralement mieux à des fréquences plus élevées car l'accouplement fileté assure une pression de contact stable et une mise à la terre constante.peut atteindre 18 GHz ou plusD'autre part, les connecteurs à baïonnette comme le BNC excellent dans les laboratoires, les caméras de surveillance,et applications de diffusion où les utilisateurs ont besoin d'une connexion/déconnexion rapide sans outils. Les connecteurs miniatures et micro coaxiaux introduisent des compromis complètement différents.FL et IPEX permettent d'économiser encore plus d'espace mais ne supportent qu'un nombre limité de cycles d'accouplementLeur petite taille les rend parfaits pour les modules IoT, les drones et les cartes WiFi des ordinateurs portables, mais ils ne conviennent pas aux environnements à fortes vibrations ou à une reconnexion fréquente. Un autre facteur de comparaison clé est l'impédance. Un connecteur 50Ω est optimisé pour la puissance RF et la transmission haute fréquence, tandis que les connecteurs 75Ω sont destinés à la vidéo et à la diffusion numérique.Les impédances de mélange peuvent encore fonctionner, mais la VSWR augmente, des réflexions se produisent et les signaux se dégradent, surtout au-delà de plusieurs centaines de MHz. Les sections H3 suivantes explorent en profondeur ces facteurs de comparaison. Quels connecteurs fonctionnent le mieux à haute fréquence? (SMA, N-type, TNC) Pour les systèmes RF à haute fréquence (2 GHz ∼ 18 GHz +), les connecteurs filetés surpassent les autres types car l'accouplement fileté maintient une interface stable et à faible perte. Le SMA prend en charge jusqu'à 18 à 26 GHz selon la qualité, ce qui le rend idéal pour les antennes, les modules à micro-ondes et les instruments de test. Le N-Type gère à la fois la puissance élevée et les conditions extérieures, fréquemment utilisées dans les stations de base, les répéteurs et les systèmes radar. TNC, une version filetée de BNC, offre une meilleure stabilité à haute fréquence et une meilleure résistance aux vibrations. En général, les connecteurs filettés offrent l'impédance la plus constante et le VSWR le plus bas sur de larges plages de fréquences. Quels types sont les meilleurs pour la vidéo, la diffusion et la vidéosurveillance? Les systèmes vidéo et de radiodiffusion accordent la priorité à la commodité et à la compatibilité par rapport aux performances de fréquence extrêmes. Le BNC 75Ω est standard dans la vidéosurveillance, la vidéo SDI, les équipements de diffusion et les oscilloscopes car son couplage à la baïonnette permet des connexions rapides et sécurisées. Les connecteurs BNC 75Ω prennent également en charge les signaux vidéo numériques haute résolution tels que HD-SDI et 3G-SDI avec une perte minimale. Pour les caméras analogiques de vidéosurveillance ou les caméras de sécurité coaxiales, BNC reste l'interface dominante au niveau mondial. Ces connecteurs se distinguent dans les environnements où les techniciens connectent et déconnectent fréquemment des câbles. Quelles sont les différences mécaniques les plus importantes? La conception mécanique influence fortement la durabilité et la facilité d'utilisation. En filetage (SMA, N-Type, TNC): excellente résistance aux vibrations et contact électrique stable. Bayonnette (BNC): connexion/déconnexion rapide, suffisamment sûre pour les équipements intérieurs, mais moins stable à haute vibration. Snap-On (SMB, SMC, QMA): Accouplement très rapide, idéal pour les appareils compacts, mais peut se desserrer sous fortes vibrations à moins d'être renforcé. Micro connecteurs (U.FL, IPEX): extrêmement petits mais mécaniquement fragiles, limités à environ 30 cycles d'accouplement. Le choix du bon mécanisme de verrouillage dépend du fait que votre appareil est soumis à des vibrations, nécessite des reconnexions fréquentes ou dispose d'un espace limité. Tableau de comparaison: SMA contre BNC contre TNC contre N-Type contre MMCX contre U.FL Tableau de comparaison des connecteurs coaxiaux Type de connecteur Impédance Plage de fréquences Mode de verrouillage Taille Les meilleures applications SMA 50Ω jusqu'à 18 ∼ 26 GHz à fil Petite Wifi, modules RF, antennes NTC 50Ω Jusqu'à 11 GHz à fil Moyenne Télécommunications, RF extérieure N-type 50Ω Jusqu'à 11 GHz ou plus à fil Les plus gros Stations de base, haute puissance BNC 50Ω / 75Ω Jusqu'à 4 GHz Bayonnette Moyenne Vidéosurveillance, radiodiffusion, laboratoires de test Le montant de l'impôt sur les sociétés 50Ω jusqu'à 6 GHz Je vous en prie! Petite GPS, appareils portables U.FL / IPEX 50Ω 2.4 ∼6 GHz Prise en charge Micro-équipement Appareils IoT, ordinateurs portables, drones Ce tableau fournit une référence technique rapide pour la sélection des connecteurs. Comment choisir le bon connecteur coaxial pour votre application? Pour choisir le bon connecteur coaxial, évaluez l'impédance requise, la plage de fréquences, le type de câble, les conditions environnementales et le style de verrouillage mécanique.Différents câbles, tels que les câbles RG58 et RG178, nécessitent différents connecteurs en fonction de leur taille.L'appariement du connecteur à la fois à la fréquence du système et au câble coaxial assure une bonne intégrité du signal, une faible perte et une fiabilité à long terme dans les domaines RF, vidéo, automobile,ou des applications sans fil. Pour choisir le bon connecteur coaxial, il ne s'agit pas simplement de faire correspondre les formes; il faut comprendre les caractéristiques électriques et mécaniques de votre système.Les systèmes RF sont très sensibles à l'inadéquation de l'impédanceUn connecteur qui fonctionne bien à 500 MHz peut échouer complètement à 6 GHz.connecteurs conçus pour câbles coaxiaux épais, tels que RG58, ne peuvent pas être utilisés avec des câbles micro coaxiaux tels que les câbles RG178, RG316 ou 1,13 mm. La première étape consiste à déterminer l'impédance. La plupart des systèmes RF utilisent des connecteurs coaxiaux de 50Ω (SMA, TNC, N-Type), tandis que les systèmes de diffusion et de vidéosurveillance s'appuient sur des connecteurs de 75Ω (BNC, F-Type).Le décalage d'impédance introduit des réflexions et augmente le VSWRLes connecteurs SMA prennent en charge les fréquences micro-ondes (jusqu'à 18 ∼ 26 GHz),considérant que les connecteurs BNC sont mieux adaptés aux signaux vidéo à fréquence modérée;Les considérations mécaniques sont tout aussi importantes: les connecteurs filetés fonctionnent mieux dans des environnements à forte vibration,tandis que les connecteurs à baïonnette ou à pinceau sont préférés pour une installation rapide ou des espaces confinés. Un autre facteur clé est la correspondance du connecteur au type de câble coaxial. Les câbles coaxials diffèrent largement en diamètre, en atténuation, en blindage et en traitement de la puissance.et adapté à une puissance plus élevée, tandis que le RG178 est extrêmement mince, flexible et adapté aux systèmes RF compacts ou légers.et performances électriques. Les facteurs environnementaux sont également importants. Les installations RF extérieures nécessitent des connecteurs imperméables à l'eau et résistants à la corrosion. Les systèmes automobiles ont besoin de connecteurs résistants aux vibrations comme FAKRA ou HSD.L'électronique portable nécessite de petits connecteurs tels que MMCX ou U.FL. Chaque type de connecteur répond à une combinaison spécifique de contraintes d'espace, de gamme de fréquences et de exigences mécaniques. Les sections H3 suivantes détaillent plus précisément ces facteurs, y compris votre sous-thème clé: RG58 vs RG178, que de nombreux ingénieurs recherchent pour décider de la compatibilité du câble et du connecteur. Quelles sont les spécifications les plus importantes? Plusieurs spécifications essentielles déterminent l'adéquation des connecteurs: Impédance (50Ω vs 75Ω): détermine la compatibilité avec les systèmes RF ou les systèmes vidéo. Plage de fréquences: des fréquences plus élevées nécessitent des connecteurs avec des tolérances plus serrées et un meilleur revêtement. Gestion de la puissance: les connecteurs plus grands (N-Type, TNC) gèrent plus de puissance que les connecteurs micro coaxiaux. Perte d'insertion: un connecteur avec une mauvaise géométrie interne ou un plaquage augmente la perte. VSWR: Les bons connecteurs maintiennent une faible réflexion sur toute la fréquence de fonctionnement. Matériau: L'acier inoxydable ou le laiton de haute qualité améliorent la durabilité et la conductivité. Paramètres clés de sélection des connecteurs coaxials Paramètre Les effets Considérations techniques typiques Impédance Matching, VSWR, reflets 50 Ω pour les RF/micro-ondes; 75 Ω pour la vidéo/diffusion Plage de fréquences Largeur de bande utilisable Des fréquences de GHz plus élevées nécessitent des tolérances plus strictes et un meilleur placage Gestion de l'énergie Chauffage, fiabilité Des carrosseries plus grandes (N-Type, 7/16 DIN) gèrent plus de puissance Perte d'insertion Perte globale du système Critical dans les longs trajets ou les systèmes à faible signal Résultats de la recherche Perte de retour et qualité du signal Important pour les antennes et les liaisons haute fréquence Cycles d'accouplement Durabilité mécanique à long terme Les connecteurs micro comme U.FL ont des cycles d'accouplement limités Environnemental Résistance à la corrosion, à l'humidité et aux vibrations Conception de connecteurs robustes et scellés pour l'extérieur/auto Le choix des bonnes spécifications garantit une performance prévisible et une fiabilité à long terme. Comment faire correspondre les types de connecteurs aux câbles coaxiaux (RG316, RG178, RG58)? Chaque câble coaxial nécessite des connecteurs spécialement conçus pour son diamètre, son diélectrique et sa structure de blindage. RG316 (2,5 mm OD): Prend en charge les connecteurs SMA, MMCX, MCX; bon pour les RF à moyenne fréquence. RG178 (1,8 mm OD): fonctionne avec U.FL, MMCX, MCX, SMA (versions spéciales); idéal pour les appareils compacts. RG58 (5 mm OD): Compatible avec BNC, N-Type, TNC, SMA (version large-crimp); utilisé dans les systèmes RF ou extérieurs de plus grande puissance. Essayer de forcer un connecteur conçu pour RG178 sur RG58 (ou vice versa) conduit à un mauvais crimping, à une incompatibilité d'impédance et à une défaillance du blindage. Lequel est le meilleur, le RG58 ou le RG178? Le choix entre RG58 et RG178 dépend entièrement de l'application, pas de celle qui est meilleure. Tableau de comparaison RG58 par rapport à RG178 Les biens immobiliers RG58 RG178 Diamètre - 5,0 mm ~1,8 mm La flexibilité Modérée Très élevé Fréquence jusqu'à 1 ̊3 GHz jusqu'à 6 GHz Attenuation En bas Plus haut Gestion de l'énergie Très haut Faible Écran Il est fort. Modérée Le poids Lourds Lumière Applications Antennes Wi-Fi, radiofréquences extérieures, télécommunications, répéteurs L'IoT, les drones, les modules GPS, les cartes RF compactes Résumé: Choisissez RG58 pour la puissance, la distance, la durabilité et l'utilisation en extérieur. Choisissez RG178 pour la flexibilité, la taille compacte et le poids léger des modules RF. La sélection du connecteur doit correspondre au type de câble spécifique. Comment les conditions environnementales influencent-elles le choix des connecteurs? Les conditions environnementales influencent fortement le choix des connecteurs: les installations extérieures ou industrielles nécessitent des connecteurs avec revêtement résistant à la corrosion, joints imperméables,et une plus forte rétention mécaniqueLes systèmes automobiles utilisent des connecteurs résistants aux vibrations tels que FAKRA ou GT5. Les appareils portables ont besoin de connecteurs miniatures légers comme MMCX ou U.FL.Résistance aux UV, et les contraintes mécaniques doivent toutes être prises en considération pour éviter la dégradation du signal ou une défaillance mécanique. Le dépassement, le blindage et la souplesse des câbles influent-ils sur le choix des connecteurs? Les dimensions du câble et les caractéristiques de blindage déterminent la taille de la pince, le diamètre de la broche et la méthode de terminaison du connecteur.Un décalage dans l'OD (diamètre extérieur) entraîne un mauvais soulagement de la contrainte ou une discontinuité du blindageLes câbles très souples peuvent nécessiter des chaussures de soulagement ou des connecteurs à angle droit pour prévenir la fatigue.RG316) nécessitent des connecteurs conçus pour maintenir un contact à 360° avec le bouclierCes facteurs assurent des performances de signal de haute qualité au fil du temps. Les connecteurs coaxiaux sont-ils personnalisables? Oui, les connecteurs coaxiaux peuvent être personnalisés en termes de longueur du câble, d'emboutissage, de forme du corps du connecteur, de matériaux, de revêtement, de soulagement de la contrainte et de compatibilité avec des câbles coaxiaux spécifiques tels que RG178, RG316,ou RG58Les options personnalisées prennent en charge des contraintes mécaniques uniques, des environnements à forte vibration ou des interfaces de périphériques non standard.et des solutions sur mesure pour assurer les performances, la durabilité et l'ajustement mécanique approprié. Les connecteurs coaxiaux sont des composants hautement normalisés, mais les applications d'ingénierie du monde réel nécessitent souvent des modifications pour répondre à des conditions mécaniques, électriques ou environnementales spécifiques.La personnalisation est courante dans l'ingénierie RF parce que les connecteurs standard peuvent ne pas s'adapter à l'espace disponibleDans des domaines tels que l'aérospatiale, les dispositifs médicaux, l'électronique automobile et l'électronique de consommation compacte, les appareils électroniques sont utilisés pour la fabrication d'appareils électroniques.les connecteurs doivent souvent être adaptés à des dispositions matérielles ou à des conditions d'exploitation uniques. La personnalisation peut inclure l'ajustement de la forme de la carrosserie du connecteur (ligne, angle droit, cloisonnement, montage de panneau), la modification des matériaux de plaquage (or, nickel, tri-métal),ou en modifiant la méthode de fixation et de terminaison pour qu'elle corresponde à une interface de module ou de PCB spécifiqueLa longueur du câble est un autre paramètre hautement personnalisé; les ingénieurs demandent fréquemment des longueurs exactes pour le contrôle de l'impédance ou le routage mécanique.Les solutions personnalisées impliquent également de choisir d'utiliser des connecteurs de marque originaux ou des équivalents rentables, selon les performances, le volume et la disponibilité. Un autre aspect majeur de la personnalisation est la création de dessins. Les équipes d'ingénierie s'appuient souvent sur des dessins détaillés de CAO en PDF pour confirmer les dimensions, les épingles et la structure de l'assemblage avant la production.Cela réduit le risque d'incompatibilité ou de non-conformité avec les équipements du clientDans les industries sensibles à la latence ou à la défaillance, les ensembles de connecteurs médicaux, militaires et aéronautiques doivent respecter des exigences strictes telles que le blindage EMI, les matériaux sans halogène, la résistance à la chaleur,et étanchéité. La personnalisation joue également un rôle essentiel dans la satisfaction des attentes internationales en matière de prix.Alors que l'Asie du Sud-Est ou certaines usines OEM préfèrent la flexibilitéLa compréhension de ces tendances du marché aide les ingénieurs et les acheteurs à choisir la bonne stratégie de connecteur pour leur région ou leur secteur cible. Ci-dessous, les sections H3 décrivent en détail les principaux domaines de personnalisation. Quels paramètres peuvent être personnalisés? (longueur, taille, forme, matériaux) Les paramètres de personnalisation les plus courants comprennent: Longueur du câble: longueur précise pour le contrôle de l'impédance, le routage du câble ou la conception du boîtier. Définition de Pinout: Antennes, modules, cartes RF ou équipements personnalisés correspondants. Forme de la carrosserie: version droite, à angle droit, cloison, monture sur panneau ou version à profil bas. Matériaux et revêtement: laiton, acier inoxydable, revêtement en or, revêtement en nickel ou finitions anticorrosion. Soulagement de la fatigue: surfaces moulées, chaussures réfractaires ou manches renforcées. Options de personnalisation du connecteur coaxial et du câble Paramètre personnalisé Définition Cas d'utilisation typiques Longueur du câble Longueur de coupe exacte par conception ou contrôle d'impédance Échantillons de R&D, routage spécifique à l'enceinte Type de connecteur Le nombre total de personnes qui ont participé à l'enquête est estimé à 10 000 au cours de l'année. Ports de correspondance des dispositifs et disposition mécanique Géométrie du corps Légère, à angle droit, cloison, monture sur panneau Restrictions d'espace, flux de données du panneau Pilotage / Cartographie Disposition du signal, de la terre et des broches réservées Modules RF personnalisés, assemblages multi-ports Plaquage / Matériau Or, nickel, acier inoxydable, anti-corrosion Environnements difficiles, cycle d'accouplement élevé Soulagement du stress Surmoulage, démarrage, rétrécissement thermique, pince à câbles Zones de vibration, flexion fréquente Type de câble RG58, RG174, RG178, RG316, micro coaxiale de 1,13 mm Puissance d'équilibrage, perte, diamètre, souplesse Ces ajustements rendent les connecteurs compatibles avec des systèmes RF spécialisés et des contraintes mécaniques. Les projets OEM nécessitent-ils des dessins et une vérification CAO? Oui, les équipes d'OEM et d'ingénierie ont presque toujours besoin de dessins avant la production. Le client fournit le type de câble, le modèle de connecteur ou les photos. Le fournisseur génère un dessin CAD → PDF montrant les dimensions, le pin-out, le routage du câble et la structure de l'assemblage. Le client examine et approuve le dessin. La production ne commence qu'après confirmation finale. Cela permet de s'assurer que l'assemblage correspond au dispositif avec précision, ce qui est particulièrement important pour les prototypes, les échantillons de R&D et les applications à tolérance serrée.ou dégradation RF causée par une anomalie mécanique. Comment choisir entre les modèles de connecteurs originaux et équivalents? Les connecteurs de marque d'origine (par exemple, Amphenol, Hirose, I-PEX, TE Connectivity) offrent des performances garanties et une grande cohérence, mais peuvent être coûteux et lents à obtenir.Ils peuvent également manquer de souplesse pour les variations personnalisées. Les connecteurs équivalents ou alternatifs offrent des performances similaires à moindre coût, avec des délais de livraison plus rapides et une personnalisation plus facile.et de nombreuses usines OEM. Les ingénieurs doivent trouver un équilibre entre le prix, les performances, les délais et les certifications requises lorsqu'ils choisissent entre les modèles originaux et équivalents. Pourquoi les régions et les industries influencent-elles les prix? Les différentes régions et industries ont des attentes de performance et des structures de coûts différentes: États-Unis et Japon: préférer les connecteurs originaux; accepter un coût plus élevé. Asie du Sud-Est et Inde: donner la priorité à l'efficacité des coûts. Industrie automobile et médicale: nécessite une grande fiabilité, des certifications et des tests stricts. L'électronique grand public: axée sur le coût, les connecteurs légers et le petit facteur de forme. La compréhension de ces variations permet de faire correspondre les spécifications des connecteurs au budget du projet, aux besoins de conformité et aux exigences de fiabilité. Comment les médias chinois soutiennent-ils les projets de connecteurs coaxials? Sino-Media soutient les projets de connecteurs coaxiaux en fournissant des dessins d'ingénierie rapides, des options de personnalisation flexibles, des prototypes sans MOQ et un assemblage fiable de câbles tels que RG178, RG174,RG316La société propose un échantillonnage rapide, de multiples alternatives de connecteurs (originaux ou équivalents) et une inspection complète de la qualité.Les clients industriels reçoivent des ensembles qui correspondent à leurs besoins mécaniques., électriques et environnementales. Dans les contextes réels de l'ingénierie, les clients présentent souvent des informations incomplètes, parfois un numéro de modèle, des informations sur les appareils, des informations sur la qualité des appareils, des informations sur la qualité des appareils, des informations sur la qualité des appareils, des informations sur la qualité des appareils, des informations sur la qualité des appareils, etc.parfois juste une photo physiqueLe rôle de Sino-Media est de combler le fossé entre concept et conception via la compréhension technique, l'itération rapide,et un degré élevé de souplesse d'assemblage. L'une des exigences les plus courantes est de générer des dessins précis.ce qui signifie qu'un dessin clair est essentiel pour prévenir le déséquilibre ou la dégradation du signal.. Sino-Media offre une création rapide de dessins, la conversion des données CAD en versions PDF conviviales pour l'approbation.et les lignes de câbles avant le début de la production. Un autre besoin récurrent est la capacité de fournir des alternatives équivalentes.ou des modèles SMA/TNC de marque ont de longs délais ou une disponibilité limitéeLes clients en Europe et en Amérique du Nord demandent souvent des pièces d'origine, tandis que l'Asie du Sud-Est, l'Inde et certaines usines OEM préfèrent des équivalents optimisés en termes de coûts.fournissant des conseils sur les situations où un équivalent répond aux exigences électriques et mécaniques et où il est conseillé d'utiliser un original. La flexibilité de la production est également essentielle: les projets vont des prototypes en une seule pièce qui soutiennent les équipes de R&D aux lots de plusieurs milliers de pièces pour les lignes de fabrication OEM.Un MOQ faible permet aux ingénieurs d'itérer les modifications de conception sans s'engager sur de grandes quantitésLes délais d'exécution sont également importants: les demandes d'échantillons urgents peuvent ne prendre que quelques jours,considérant que les grands lots nécessitent des délais prévisibles. Enfin, l'assurance de la qualité est un élément important de l'assemblage de câbles RF. Les assemblages coaxials nécessitent des transitions d'impédance stables, un crimping précis, une continuité de blindage constante,et vérification de la perte d'insertionSino-Media effectue une inspection complète, y compris des contrôles en cours et des tests fonctionnels finaux, pour soutenir les applications nécessitant un comportement RF stable et répétable. Les sections H3 suivantes décrivent ces capacités de support technique en détail pratique. Quelle est la vitesse de livraison des dessins et des échantillons? Des dessins précis sont un point de départ essentiel pour tout projet de connecteur coaxial.La livraison rapide des dessins permet aux ingénieurs de valider l'orientation des connecteurs, les affectations de broches, la détection des câbles, les spécifications de crimping et l'ajustement mécanique global au début du processus.de 2 à 3 jours pour les prototypes urgents à environ deux semaines pour les constructions d'échantillons standardCette vitesse soutient les cycles de développement sensibles au temps dans l'électronique grand public, les télécommunications et les équipements industriels. Pourquoi l'absence de MOQ ne profite pas aux projets de R&D et à faible volume? Les assemblages coaxiaux sont souvent nécessaires en petites quantités pendant le développement, les essais ou la production pilote.Les ingénieurs RF peuvent avoir besoin d'une ou deux unités pour confirmer l'intégrité du signal ou valider les performances de l'antenneUne politique de non-MOQ permet à ces équipes de tester plusieurs types de connecteurs (SMA, MMCX, U.FL, etc.) sans s'engager sur de grandes commandes.Cette flexibilité est particulièrement importante lors de l'ajustement des voies RF ou de l'itération des conceptions de PCBUne fois que la conception s'est stabilisée, les quantités de production peuvent évoluer sans changer de fournisseur ou de configuration de pièce. Quels contrôles de qualité sont effectués? Les ensembles de câbles RF nécessitent des caractéristiques électriques constantes, de sorte que le contrôle de la qualité doit aller au-delà des contrôles visuels de base. Inspection du processus: assure la hauteur de la crimp, la terminaison du bouclier et les spécifications de la profondeur de la broche. Inspection finale: confirme l'alignement des connecteurs, l'intégrité mécanique et le soulagement de la contrainte du câble. Tests avant expédition: Évalue la continuité, la résistance à l'isolation, la stabilité de l'impédance et, le cas échéant, la perte de VSWR ou d'insertion. Vue d'ensemble du contrôle qualité et de la certification Aspect Détails Résultats Inspection des procédés Contrôle de la hauteur de l'étrier, de la profondeur de l'épingle, de la fin du bouclier Assure la cohérence mécanique et électrique Inspection finale Vérification de l'intégrité visuelle et mécanique Éviter les défauts d'assemblage et de fabrication Tests avant expédition Pour les appareils de type S, la valeur de l'indicateur d'impédance est la valeur de l'indicateur d'impédance. Confirme les performances fonctionnelles Certification UL Sécurité et conformité des matériaux Exigé sur de nombreux marchés réglementés Gestion de l'ISO Systèmes de gestion des processus et de la qualité Soutient une production cohérente Réglementation relative à la protection des consommateurs Substance dangereuse et conformité chimique Nécessaire pour les exportations de l'UE et du monde Le montant de l'impôt sur les sociétés Documentation environnementale et d'origine Importance pour les audits et les douanes Cette séquence d'inspection structurée permet d'éviter des problèmes tels que la connexion intermittente, le décalage d'impédance ou le relâchement du connecteur, qui sont des modes de défaillance courants dans les ensembles RF. Quelles sont les certifications disponibles? (UL, ISO, ROHS, REACH, PFAS) De nombreuses industries (dispositifs médicaux, systèmes automobiles, équipements de contrôle industriels) exigent un respect strict des normes environnementales et de sécurité.Sino-Media fournit des assemblages conformes aux principales certifications, y compris les normes de gestion UL, ISO, la conformité ROHS, REACH, PFAS, ainsi que la documentation COC et COO si nécessaire.Ces certifications soutiennent les expéditions mondiales et aident les clients à satisfaire aux exigences réglementaires spécifiques au marchéPour les ingénieurs qui conçoivent des dispositifs pour des environnements réglementés, les matériaux certifiés simplifient les audits de conformité et réduisent les risques lors de l'approbation des produits. Questions fréquemment posées sur les types de connecteurs coaxiaux Les questions courantes concernant les connecteurs coaxials comprennent si SMA et RP-SMA sont interchangeables, la différence entre les connecteurs BNC de 50 ohms et 75 ohms, comment les types de connecteurs affectent la perte de signal,et quels connecteurs fonctionnent le mieux pour le WiFiCes sujets aident les utilisateurs à éviter les déséquilibres, la dégradation des performances ou la sélection incorrecte du câble.télécoms, et les demandes électroniques. Les ingénieurs, les techniciens et les équipes d'approvisionnement rencontrent souvent de la confusion lors du choix des connecteurs coaxials car de nombreux connecteurs ont des formes ou des conventions de dénomination similaires.Les malentendus les plus courants concernent la compatibilité d'impédancePar exemple, SMA et RP-SMA semblent presque identiques mais ont des structures de broches différentes.Les connecteurs BNC 50Ω et 75Ω peuvent s'accoupler physiquement mais fonctionner différemment à des fréquences plus élevéesLa clarification de ces points empêche la dégradation du signal, le déséquilibre ou la perte de performance. Un autre domaine de confusion majeur est l'influence d'un connecteur sur la perte de RF.la géométrie interne et le revêtement du connecteur ont également une incidence sur le VSWR et les performances à haute fréquenceLes applications spécialisées comme le WiFi, le GPS, les modems cellulaires, les récepteurs satellites et les caméras de surveillance requièrent des types de connecteurs spécifiques, et l'utilisation du mauvais peut réduire la force du signal ou provoquer une défaillance totale. Différents systèmes sans fil préfèrent également différentes familles de connecteurs. Les appareils WiFi utilisent généralement SMA ou RP-SMA, tandis que les modules GPS préfèrent MMCX ou U.FL. Les systèmes de vidéosurveillance utilisent presque toujours 75Ω BNC.Même dans la même famille, les connecteurs de micro-taille tels que U.FL ou W.FL ont des limites strictes de cycle d'accouplement et ne peuvent pas remplacer les connecteurs plus durables dans les environnements à forte vibration. Les FAQ suivantes traitent des problèmes les plus courants rencontrés par les ingénieurs lors du choix des connecteurs coaxials. Les SMA et les RP-SMA sont-ils interchangeables? Le SMA et le RP-SMA ne sont pas interchangeables, même s'ils ont l'air presque identiques. SMA: le connecteur mâle a une broche centrale; la femelle a une prise. RP-SMA: Inverse l'orientation de la broche. Le corps masculin a une prise, le corps féminin a une broche. Ils sont mécaniquement incompatibles à moins d'être forcés ensemble, ce qui peut endommager définitivement le connecteur.alors que SMA est plus fréquent dans les modules RF, antennes et équipement d'essai. Quelle est la différence entre les connecteurs BNC 50Ω et 75Ω? Les connecteurs BNC 50Ω et 75Ω peuvent s'accoupler physiquement, mais ils sont électriquement différents. 50Ω BNC: optimisé pour la transmission RF, l'équipement de test et les signaux à haute fréquence. 75Ω BNC: Conçu pour la vidéo, la HD-SDI, la diffusion et la vidéosurveillance. L'utilisation de l'impédance erronée conduit à un VSWR incohérent, à une réflexion plus élevée et à une qualité du signal dégradée, en particulier au-dessus de 500 MHz.toujours correspondre à l'impédance du connecteur au système. Les connecteurs coaxiaux affectent-ils la perte de signal? Oui, mais généralement moins que le câble lui-même, les pertes des connecteurs proviennent de transitions d'impédance imparfaites, de l'épaisseur du revêtement et de la géométrie interne.Des connecteurs de haute qualité avec des contacts plaqués d'or et un usinage précis réduisent les pertes d'insertion et améliorent le VSWR. Les connecteurs bon marché ou usés introduisent des réflexions et peuvent avoir un impact significatif sur les fréquences micro-ondes (218 GHz).Même un petit décalage est perceptible.. Quels connecteurs sont les meilleurs pour le WiFi, la 4G/5G, le GPS et la vidéosurveillance? Différents systèmes nécessitent différentes familles de connecteurs: WiFi (2,4/5 GHz): SMA ou RP-SMA Modules cellulaires 4G/5G: SMA, MMCX ou U.FL/IPEX Modules GPS: MMCX ou U.FL, parfois SMA pour les antennes externes La surveillance vidéo / HD-SDI: 75Ω BNC Caméras automobiles: FAKRA ou HSD Application par rapport aux types de connecteurs coaxiaux recommandés Application du projet Types de connecteurs recommandés Les notes Wifi 2,4/5 GHz Les produits de l'industrie de l'électricité doivent être soumis à des contrôles de qualité. Options d'antenne interne ou externe Modules cellulaires 4G/5G Le nombre d'heures de travail est calculé en fonction de la fréquence de travail. Dépend de la taille du module et de l'enceinte Récepteurs GPS Le numéro d'immatriculation est le numéro d'immatriculation. Modules de front-end RF compacts Vidéosurveillance / HD-SDI 75 Ω BNC Norme en matière de sécurité et de diffusion CATV / télévision par satellite Type F, CEI 75 Ω Systèmes de télévision résidentielle et commerciale Caméras automobiles / ADAS FAKRA, HSD Conçus pour les vibrations et les EMI Équipement d'essai de laboratoire BNC, N-type, SMA Cela dépend de la fréquence et du niveau de puissance. Liens RF extérieurs Le type N, 7/16 DIN, 4.3 à 10 Exigences relatives à la puissance élevée et à la PIM faible L'utilisation du connecteur correct garantit une correspondance optimale, un VSWR constant et des performances stables du système.

Dans l'électronique moderne, la connexion entre un écran d'affichage et son contrôleur est aussi importante que le panneau lui-même.tableau de bord automobile, ou module de caméra haute définition, ces appareils reposent tous sur un petit composant essentiel: le connecteur LVDS. Bien qu'il semble simple, ce connecteur joue un rôle essentiel dans la fourniture de,Cependant, de nombreux acheteurs, ingénieurs et équipes d'approvisionnement ne comprennent toujours pas ce qu'est réellement un connecteur LVDS.comment ça marcheUn connecteur LVDS est une interface à haute vitesse à micro-pitch conçue pour transmettre des signaux différentiels de basse tension entre un écran, une caméra,ou une carte intégrée et son contrôleurIl fournit une transmission stable et basse EMI, prend en charge le LVDS à canal unique et double, et est disponible en différentes hauteurs, numéros de broches et structures de verrouillage de marques telles que I-PEX, Hirose, JST, JAE,et Molex. La compréhension des connecteurs LVDS est plus qu'une connaissance du numéro de modèle du connecteur.et la construction du câble qui l'accompagneEn fait, de nombreux clients ne font que nous envoyer une photo d'un connecteur et nous demander si nous pouvons le reproduire.et performances, même si elles sont identiques à la surface. Pour illustrer cela, imaginez un ingénieur qui tente de résoudre un problème d'écran clignotant causé non pas par un panneau défectueux, mais par un pas de connecteur inapproprié ou des paires de LVDS inversées.Une petite erreur de connecteur peut arrêter un système entier.C'est pourquoi le choix et la compréhension des connecteurs LVDS sont importants et pourquoi Sino-Media accompagne les clients de l'identification aux échantillons jusqu'à la production complète. Quelles sont les fonctions d'un connecteur LVDS? Un connecteur LVDS permet une signalisation différentielle à basse tension et haute vitesse entre un écran, un module de caméra ou une carte de contrôle intégrée et son processeur principal.maintient une impédance contrôléeEn reliant en toute sécurité les câbles LVDS au PCB ou au module d'affichage, le connecteur joue un rôle crucial dans l'obtention d'un système sans bruit,à faible puissance, et la transmission vidéo ou de données haute performance. Pour comprendre ce qu'un connecteur LVDS fait réellement, nous devons regarder au-delà de son apparence physique et explorer sa fonction au sein d'un système électronique à grande vitesse.La technologie LVDS est basée sur la signalisation différentielleCette technique réduit considérablement l'EMI, augmente la stabilité du signal,et permet une communication longue distance ou par câble flexible avec une consommation d'énergie minimaleCependant, pour que le LVDS fonctionne efficacement, le connecteur doit préserver toutes les caractéristiques électriques requises par l'impédance du signal, la mise à la terre, le blindage et l'intégrité de la paire.C'est pourquoi les connecteurs LVDS sont conçus avec des tremplins de précision, des structures de broches définies et des conceptions mécaniques optimisées pour la terminaison de câbles à micro-pitch. Beaucoup de gens sous-estiment l'importance du connecteur dans l'interface LVDS. Un panneau LCD ou un module de caméra de haute qualité ne fonctionnera tout simplement pas si son connecteur n'est pas adapté ou câblé correctement.Une erreur mineure, telle que l'échange d'une paire de différentiels ou la sélection d'une taille de pas incorrecte, peut provoquer des clignements.C'est l'une des raisons pour lesquelles Sino-Media reçoit de nombreuses demandes de clients qui apportent seulement une image d'un connecteur.On peut identifier le modèle., le problème le plus profond est de s'assurer que le connecteur est couplé avec la structure correcte de la broche et du câble. En outre, les connecteurs LVDS servent de passerelle entre différents composants qui ne sont pas normalisés.Cela signifie que le connecteur doit tracer avec précision chaque voie de signal au dispositif correspondantC'est aussi pour cette raison que les dessins CAO sont essentiels; aucun câble ou assemblage de connecteurs LVDS ne doit être réalisé sans un schéma vérifié pour assurer une correspondance précise. Du point de vue de l'ingénierie, un connecteur LVDS est le point d'ancrage qui assure la fiabilité mécanique et empêche les pannes de contact.étiquettes de mise à la terre, et des structures de blindage qui maintiennent une pression mécanique stable même sous vibration ou en flexion continue, ce qui est important pour les ordinateurs portables, les équipements médicaux, la robotique et les machines industrielles. En fin de compte, le connecteur LVDS permet à l'ensemble de l'écosystème LVDS - câbles, modules d'affichage, caméras et processeurs embarqués - de communiquer de manière fiable.Sans connecteur correctement sélectionné et correctement câblé, le LVDS ne peut tout simplement pas remplir son rôle prévu. Comment les connecteurs LVDS transmettent des signaux différentiels Les connecteurs LVDS transmettent des signaux différentiels en acheminant des conducteurs appariés qui transportent des tensions égales et opposées.Ces paires sont assignées à des broches adjacentes pour maintenir un couplage serré et une impédance contrôlée, généralement autour de 100ΩLe connecteur assure que les traces de cuivre sur le PCB s'alignent avec les paires tordues du câble, réduisant ainsi au minimum l'oscillation ou le déséquilibre du signal.revêtement de contact uniformeLors de la transmission de données vidéo à grande vitesse, même de petites variations de l'espacement des broches ou de l'épaisseur du revêtement peuvent fausser la relation différentielle,La qualité des connecteurs est donc essentielle.. Pourquoi le LVDS est-il utilisé? LVDS est largement utilisé car il offre une combinaison rare de débit de données élevé, une consommation d'énergie extrêmement faible et une forte immunité contre les interférences électromagnétiques.Le LVDS ne repose pas sur de lourdes couches de protocole, ce qui réduit les frais généraux et la latenceLa méthode de signalisation différentielle permet aux données de voyager avec précision sur des câbles fins et flexibles, ce qui rend le LVDS idéal pour les appareils compacts tels que les tablettes, les ordinateurs portables et les appareils photo.Le LVDS fonctionne bien dans les environnements où il y a des moteurs et du bruit électrique, car les tensions opposées annulent les interférencesCes avantages expliquent pourquoi le LVDS reste une technologie préférée même avec des interfaces plus récentes disponibles. Lorsque les connecteurs LVDS sont utilisés (écrans, caméras, cartes intégrées) Les connecteurs LVDS sont utilisés dans des applications nécessitant un transfert de données stable, sans bruit et à grande vitesse, notamment les modules d'affichage LCD/LED, les écrans d'ordinateurs portables, les tableaux de bord automobiles, les moniteurs médicaux,et HMI d'usineIls sont également courants dans les modules de caméra, les systèmes de vision automatique, les équipements d'inspection, les drones et la robotique.Les ordinateurs à carte unique intégrés utilisent souvent des connecteurs LVDS pour interagir avec les panneaux d'affichage sans ajouter de puces d'interface haute puissance telles que les émetteurs HDMILa taille compacte, la conception de micro-pitch et la stabilité électrique rendent les connecteurs LVDS adaptés à la fois aux appareils grand public et aux applications industrielles critiques. Pourquoi la compatibilité des appareils dépend des connecteurs Les connecteurs LVDS ne suivent pas une norme universelle de pin-out.les voies à horlogeChoisir le mauvais connecteur ou le mauvais motif de câblage peut entraîner des écrans vides, des couleurs inversées ou des dommages permanents au panneau.Voilà pourquoi Sino-Media prépare toujours un dessin CAO avant la productionUne bonne cartographie des broches n'est pas seulement une commodité, elle est essentielle à la compatibilité et au fonctionnement sûr. Quels types de connecteurs LVDS existent? Les connecteurs LVDS sont disponibles sous plusieurs formes, y compris les connecteurs micro-pitch de carte à câble, les interfaces FFC/FPC LVDS, les connecteurs LVDS à canal unique et à double canal et les séries de marque I-PEX, Hirose,JST, JAE, et Molex. Ils diffèrent par la taille de l'emplacement, le nombre de broches, la structure de verrouillage mécanique et les exigences de performance électrique.ou de la conception et de l'emboutissage de panneaux. Les connecteurs LVDS sont utilisés dans une grande variété de systèmes d'affichage et d'imagerie, et leurs différences peuvent être importantes malgré leur apparence extérieure similaire.Parce que la technologie LVDS ne suit pas une norme d'interface physique universelle, les types de connecteurs varient selon le fabricant, la catégorie de l'appareil, la taille de l'emplacement, la structure de contact et la configuration du canal LVDS pris en charge.,ou la conception d'un ensemble de câbles ou de connecteurs LVDS. L'une des façons les plus fondamentales de classer les connecteurs LVDS est par taille d'envergure, qui varie généralement de 0,3 mm à 1,25 mm.5 mm sont fréquents dans les appareils minces comme les écrans d'ordinateurs portables, tablettes et modules de caméra compacts car ils permettent de nombreux paires de différentiels pour s'adapter dans une petite empreinte.25 mm) sont plus fréquentes dans les écrans industriels ou les équipements robustes où une résistance mécanique et une manipulation plus facile sont requises.. Le prochain facteur distinctif est la structure mécanique du connecteur, notamment s'il utilise un blocage par friction, des mécanismes de verrouillage, un renforcement métallique,ou orientation d'accouplement d'entrée latérale par rapport à l'entrée supérieurePar exemple, de nombreux connecteurs LVDS dans les panneaux LCD des ordinateurs portables utilisent des structures à friction pour maintenir une hauteur basse.tandis que les équipements industriels peuvent nécessiter des mécanismes de verrouillage qui tolèrent les vibrations ou les contraintes physiques. Les connecteurs LVDS diffèrent également par la capacité des canaux de signal, généralement classés en un canal ou en deux canaux.Les connecteurs à canal unique comportent moins de paires différentielles et conviennent à des résolutions plus faibles, tandis que les connecteurs à double canal prennent en charge des écrans haute résolution et nécessitent plus de broches.le nombre de broches et le regroupement des signaux dans le connecteur doivent être exactement alignés sur la fiche de données du panneau. Un autre type de connecteur important est l'interface FFC/FPC LVDS, largement utilisée dans les panneaux minces modernes.offrant un profil extrêmement bas et un contrôle d'impédance précisCes connecteurs sont courants dans les smartphones, les tablettes, les écrans LCD compacts et certains modules d'imagerie médicale. Les fabricants tels que I-PEX, Hirose, JAE, Molex et JST produisent des familles de connecteurs LVDS,chacune ayant des propriétés mécaniques et électriques uniquesLa compréhension des différences entre ces séries est importante lors de l'approvisionnement en produits de remplacement ou pour assurer une disponibilité à long terme pour la production OEM. La compatibilité et la disponibilité influencent également le choix des connecteurs.Lors de la sélection des connecteurs pour des projets à long termeLes ingénieurs tiennent souvent compte de la stabilité du cycle de vie du produit en plus des caractéristiques de performance. Les principaux types de connecteurs LVDS sont expliqués ci-dessous en détail dans les sections H3. Série commune: I-PEX, Hirose, JST, JAE, Molex Produit de fabrication Série commune Le ton est typique Caractéristiques Applications typiques I-PEX 20455, 20453, 20682 0.3 ∼0,5 mm Un écran ultra-fin, à grande vitesse, compact Dispositifs LCD pour ordinateurs portables, tablettes Hirose Le nombre d'émissions de CO2 est déterminé par la méthode suivante: 00,4 ‰ 1,25 mm Retention élevée, durabilité industrielle Dispositifs pour l'éclairage JAE Le nombre d'établissements d'établissement 0.5 ∼1,0 mm Haute fiabilité, vitesse élevée stable Clusters automobiles, expositions industrielles JST SH, GH, PH 1.0 ∼ 2,0 mm Rentable et facile à assembler Plaques intégrées, kits de développement Molex PicoBlade, SlimStack, qui sont les deux? 0.5 ∙ 1,25 mm Logements solides, options souples appareils photo, systèmes intégrés Plusieurs fabricants de connecteurs proposent des séries spécialement conçues pour les applications LVDS ou d'affichage du signal différentiel. I-PEX:Il est largement utilisé dans les écrans d'ordinateurs portables. Des modèles tels que I-PEX 20455, 20453, 20879, 20682 prennent en charge la signalisation différentielle à grande vitesse avec des niveaux aussi fins que 0,3 ∼ 0,5 mm.Ils sont courants dans l'électronique grand public en raison de leur taille compacte et de leurs performances d'impédance précises.. Je vous en prie.Connu pour ses connecteurs industriels durables, les séries DF19, DF13, DF14 et DF36 offrent une rétention mécanique plus forte et sont préférées dans les HMI industriels, les moniteurs médicaux et les écrans automobiles. JAE:Les séries basées sur FI-X, FI-RE et MMCX sont largement utilisées pour les LVDS à grande vitesse et les interfaces d'affichage intégrées. JST et Molex:Souvent utilisé pour les systèmes embarqués, les tableaux de développement et les panneaux à faible résolution où les exigences de hauteur sont moins extrêmes. Chaque marque utilise sa propre conception de boîtier, ses caractéristiques de clés et ses structures de broches, de sorte que les connecteurs ne sont généralement pas interchangeables à moins d'être spécialement conçus comme remplacements. Quels sont les connecteurs LVDS à micro-pitch? Type de hauteur Plage de hauteur Les avantages Les limites Les meilleurs cas d'utilisation Système de détection des débits 0.3 ∼0,5 mm Prend en charge plus de paires de différentiels dans un petit espace; permet des appareils minces; poids plus léger Plus difficile à assembler; plus sensible au désalignement Appareils portables, tablettes, drones, appareils médicaux compacts Système de détection de l'écoulement 10,0 ‰ 1,25 mm Retention mécanique plus forte; assemblage plus facile; meilleure résistance aux vibrations Plus d'empreintes; moins de paires prises en charge HMI industriels, écrans automobiles, appareils robustes Les connecteurs LVDS à micro-pitch ont une distance entre les broches comprise entre 0,3 mm et 1,25 mm, ce qui leur permet de gérer de nombreuses paires de différentiels dans une petite empreinte.Cette densité est cruciale pour la transmission de signaux LVDS à grande vitesse utilisés dans les écrans minces et le matériel d'imagerie compact. Ces connecteurs comprennent souvent des caractéristiques de conception telles que: des contacts à haute résolution disposés pour contrôler l'impédance épingles de terre alternantes pour la réduction de l'IME des boîtiers à profil bas pour les environnements à espace limité tolérances mécaniques précises pour maintenir l'alignement des paires différentielles Les connecteurs à micro-pitch sont courants dans les ordinateurs portables, les tablettes, les drones, les appareils d'échographie portables, les microscopes et les appareils photo industriels compacts.les rend plus sensibles à l'alignement et à la manipulation pendant l'assemblageUne finition correcte est essentielle pour maintenir l'intégrité du signal. Interfaces de connecteurs LVDS à canal unique ou à double canal Les connecteurs LVDS diffèrent par la configuration des canaux car le nombre de paires de signaux détermine la résolution maximale prise en charge. Comparaison des canaux des connecteurs LVDS Type de SLDV Paires différentielles Nombre typique d'épingles Résolution soutenue Applications communes Chaîne unique 4 à 5 paires ~ 20 ¢ 30 broches 720p WXGA Tablettes, appareils portables, écrans compacts Deux canaux 8 à 10 paires ~ 30 ¢ 51 broches 1080p 2K Écrans pour ordinateurs portables, moniteurs médicaux, HMI industriels LVDS amélioré Plus de 10 paires 40 ̊60+ broches 4K (spécialisé) Clusters automobiles, systèmes d'imagerie haut de gamme Le LVDS mono-canaux est utilisé pour les résolutions basse à moyenne gamme, tandis que le dual-canaux permet une HD complète et supérieure.ou une cartographie de couleur incorrecte car le nombre requis de voies de données n'est pas disponibleLes ingénieurs doivent faire correspondre le nombre de broches du connecteur et la spécification du canal LVDS à la fiche de données du panneau avant de concevoir l'assemblage du câble. Qu'est-ce qui se trouve à l'intérieur d'un connecteur LVDS? Un connecteur LVDS contient des contacts de micro-pitch alignés avec précision, des broches de signal organisées en paires différentielles, des structures de mise à la terre, des composants de blindage optionnels,et matériaux de construction résistant à la flexionSon architecture interne assure une impédance contrôlée, un bruit croisé minimal et une transmission stable à grande vitesse.Ces éléments de conception permettent au connecteur de maintenir l'intégrité du signal entre les câbles LVDS et l'écran, caméra, ou modules intégrés. Bien qu'un connecteur LVDS apparaisse petit et simple, sa structure interne est conçue avec méticuleux détails.une inclinaison minimalePar conséquent, les contacts internes, les matériaux et la structure de blindage du connecteur doivent travailler ensemble pour préserver l'intégrité du signal.Contrairement aux connecteurs conventionnels utilisés pour l'alimentation ou les données à basse vitesse, les connecteurs SVDL doivent supporter des signaux différentiels à haute fréquence multifonction tout en restant physiquement compacts et mécaniquement fiables. À l'intérieur du connecteur, les broches de contact sont disposées selon des motifs spécifiques qui respectent les exigences du système LVDS.Beaucoup de connecteurs LVDS utilisent des broches de terre alternantes pour isoler les paires différentielles et réduire le bruit croiséLe revêtement de ces broches, souvent en or ou en or sélectif, assure une résistance de contact stable lors d'insertions répétées.25 mm) nécessitent une extrême précision afin que chaque broche s'aligne parfaitement avec les conducteurs du câble ou l'empreinte du PCB. Les connecteurs LVDS sont utilisés dans les appareils qui se plient, vibrent ou subissent un cycle thermique (par exemple, charnières d'ordinateurs portables, tableaux de bord automobiles,équipement médical portatif)Pour maintenir les performances dans ces conditions, les boîtiers de connecteurs utilisent des plastiques résistants à la chaleur, des structures de verrouillage renforcées et des éléments de retenue sécurisés.Ces éléments empêchent le contact intermittent, ce qui pourrait perturber le signal LVDS et provoquer des écrans clignotants ou des cadres tombés dans les modules de caméra. Bien que tous les connecteurs LVDS n'incluent pas de blindage métallique, les types haut de gamme ou industriels intègrent des onglets de mise à la terre, des coques métalliques, des connecteurs de détection de l'air et des connecteurs de détection de l'air.ou des protections EMI pour réduire les interférencesCeci est particulièrement important dans les équipements de contrôle industriels ou les systèmes d'imagerie médicale, où les moteurs, les transformateurs et les modules sans fil génèrent un bruit électromagnétique important. Par exemple, certains connecteurs sont optimisés pour les câbles à ruban FFC/FPC,tandis que d'autres sont conçus pour des terminaisons de fil discrètes utilisées dans des ensembles LVDS personnalisésLa structure interne détermine la facilité avec laquelle le connecteur peut être terminé, la stabilité de la rétention du fil et la façon dont l'assemblage final gère le mouvement ou la flexion répétée. Sino-Media comprend que le choix du bon connecteur ne consiste pas seulement à faire correspondre un numéro de pièce d'une image.et les conditions environnementalesNotre équipe d'ingénieurs identifie la bonne structure de connecteur et assortit les matériaux et les arrangements de broches avec précision, assurant ainsi que l'assemblage final fonctionne de manière fiable dans des conditions réelles. Structure des broches, contacts et taille de la hauteur Les connecteurs LVDS utilisent des broches très précises disposées dans un espacement de micro-pitch. Les hauteurs courantes comprennent 0,3 mm, 0,4 mm, 0,5 mm, 1,0 mm et 1,25 mm.Ces tolérances serrées permettent au connecteur de supporter de nombreuses paires de différentiels dans une petite empreinteLes broches sont plaquées d'or ou d'or sélectif pour maintenir une résistance de contact stable sur des centaines ou des milliers de cycles d'accouplement.Les broches de terre sont stratégiquement placées entre les paires de différentiels pour réduire la crosstalk. Sans un espacement et une orientation corrects des broches, les signaux LVDS peuvent présenter un biais ou un déséquilibre, provoquant des défauts visuels ou des erreurs de données. Caractéristiques de blindage, de contrôle EMI et de rétention mécanique Certains connecteurs LVDS intègrent des fonctions de blindage ou de mise à la terre pour limiter les interférences électromagnétiques.Dans les environnements bruyants ◄La protection mécanique est tout aussi importante, car elle assure une transmission propre et prévient les objets tels que les clignotements, les rayures ou les abandons.Blocage des onglets, les boîtiers à friction et les points d'ancrage assurent que le connecteur reste fermement fixé même lorsqu'il est exposé à des vibrations ou à des mouvements.Ces caractéristiques mécaniques empêchent la déconnexion accidentelle et assurent la stabilité du signal LVDS. Options de matériaux et notations de température/flexibles Le boîtier du connecteur est généralement fabriqué à partir de thermoplastiques à haute température tels que le LCP (polymère à cristaux liquides) ou le PBT.et contraintes mécaniques répétéesDans des applications telles que les ordinateurs portables, les tablettes et les appareils pliables, la flexibilité et la durabilité sont essentielles.Applications industrielles ou médicales, les matériaux peuvent également nécessiter des propriétés ignifuges, sans halogène ou résistantes aux produits chimiques.fournir des performances sûres et durables. Comment choisir le bon connecteur LVDS? Le choix du bon connecteur LVDS nécessite d'évaluer la taille de l'enfoncement, le nombre de broches, l'arrangement des paires différentielles, le style de verrouillage, l'orientation de l'accouplement,et la compatibilité avec l'affichage ou le module de caméraVous devez faire correspondre le connecteur à la fiche de données du panneau, vérifier l'ajustement mécanique, assurer un routage d'impédance approprié et confirmer les exigences environnementales telles que la flexibilité et la résistance à la température.Une correspondance précise assure une stabilité, la transmission LVDS sans bruit. La sélection d'un connecteur LVDS est plus complexe que la sélection de connecteurs courants tels que USB ou prises de courant.et exigences de performance électrique. Un décalage dans une seule de ces zones peut entraîner un écran qui ne s'allume pas, produire des clignotements ou du bruit, ou endommager définitivement le panneau.guidés par des considérations électriques et mécaniques. La première étape consiste à examiner la fiche de données du panneau d'affichage ou du module de caméra.et signaux de commande à des broches spécifiquesLe choix d'un connecteur avec le bon nombre de broches et l'orientation des broches assure une bonne cartographie des paires de différentiels.C'est aussi là que le soutien technique de Sino-Media est précieux. Beaucoup de clients viennent nous voir sans feuille de données.Avec juste un numéro de modèle, un échantillon ou une photo, nos ingénieurs peuvent identifier le connecteur et reconstruire le pin-out requis. Les connecteurs LVDS sont souvent utilisés dans des espaces restreints tels que les charnières d'ordinateurs portables, les tablettes, les tablettes de bord automobiles et les appareils médicaux.Le connecteur doit s'adapter physiquement à l'empreinte du PCB et maintenir une connexion sécurisée même sous vibration ou flexionLa taille de l'enfoncement, le mécanisme de verrouillage et la hauteur d'accouplement doivent être validés pour éviter un contact intermittent ou une usure prématurée.la sélection d'un connecteur avec une rétention plus forte ou un blindage optionnel peut être nécessaire pour résister aux EMI des moteurs ou des composants de puissance. Les conditions environnementales influencent également le choix des connecteurs.Les appareils exposés à des mouvements fréquents ont besoin de connecteurs à retenue robuste et de câbles jumelés flexiblesLes applications médicales ou aérospatiales peuvent nécessiter des matériaux sans halogène, ignifuges ou chimiquement stables.Hirose, JAE) peuvent avoir de longs délais, tandis que les alternatives compatibles offrent des options plus rapides et plus rentables. Enfin, avant la fabrication d'un assemblage LVDS, Sino-Media produit toujours un dessin CAO détaillé pour approbation du client.Cela garantit que le connecteur sélectionné s'aligne sur les spécifications électriques et mécaniques du dispositif. Avec le connecteur correct sélectionné, l'ensemble du câble LVDS peut être construit en toute confiance. Quelles spécifications sont importantes (piche, nombre de positions, type de verrouillage) Le choix d'un connecteur LVDS commence par la compréhension de ses spécifications mécaniques.25 mmLe nombre de broches doit correspondre au nombre requis de paires de différentiels et de signaux auxiliaires du panneau.ou des étiquettes de retenue métalliques affectent la solidité du connecteur pendant les vibrations ou les mouvementsLa sélection d'un connecteur avec une mauvaise hauteur ou une rétention insuffisante peut entraîner une instabilité opérationnelle. Comment faire correspondre un connecteur à un panneau d'affichage ou un module de caméra Chaque module d'affichage ou de caméra utilise son propre motif de broche et son empreinte de connecteur. La série de connecteurs utilisée par le fabricant du panneau Orientation des broches (vers le haut ou vers le bas) Caractéristiques de mise à clé, d'encoche ou de polarisation Cartographie des groupes de signaux requis (paires d'horloges, paires de données, puissance, mise à la terre) Hauteur d'accouplement et position de montage Sino-Media utilise des feuilles de données, des photos ou des échantillons de clients pour identifier les connecteurs exacts.et l'arrangement des broches pour déterminer le modèle de remplacement correct ou compatible. Quelle est la différence entre un connecteur LVDS et un câble LVDS? Un connecteur LVDS est l'interface de terminaison montée sur un panneau d'affichage, un PCB ou une extrémité de câble. Il fournit une connexion mécanique et un routage électrique au niveau des broches. Un câble LVDS, en revanche, est le support de transmission transportant des signaux différentiels LVDS entre les composants. Les principales différences Composant Fonction Inclut Connecteur LVDS Interface physique et électrique Épingles, boîtier, verrouillage Le câble LVDS Transmission du signal Des paires tordues, blindage Bien qu'ils soient différents, ils doivent être parfaitement assortis.Sino-Media s'assure que les connecteurs et les câbles sont conçus comme un système assorti, et non des composants indépendants. Les connecteurs LVDS peuvent-ils être personnalisés? Oui, les connecteurs LVDS peuvent être personnalisés en termes de hauteur, de configuration de broche, de matériau, de longueur de câble, de définition de broche, de style de verrouillage et de compatibilité avec des modules d'affichage ou de caméra spécifiques.La personnalisation est essentielle lorsque les connecteurs standard ne correspondent pas à la disposition d'un appareil ou aux exigences électriquesDes fabricants comme Sino-Media offrent un support rapide pour les dessins, la production d'échantillons, des options de connecteurs originaux ou compatibles et des prix flexibles pour répondre aux besoins des ingénieurs, des usines OEM, des fabricants de produits de base et des fabricants de produits de base.et distributeurs. Les connecteurs LVDS sont rarement universels car différents fabricants d'écrans utilisent des empreintes mécaniques, des épingles et des spécifications électriques différentes.Cela rend la personnalisation non seulement bénéfique mais souvent nécessaire, en particulier pour les appareils utilisant des mises en page non standard., des modèles de connecteurs arrêtés ou des contraintes mécaniques uniques.La personnalisation garantit que le connecteur correspond exactement à l'appareil cible et permet aux utilisateurs d'éviter les problèmes de compatibilité qui causent le clignotement de l'écran, bruit statique, ou dommages au panneau. Beaucoup de clients viennent à Sino-Media avec des informations limitées, souvent juste une photo ou un échantillon.ou même seulement la description d'un problème (l'écran clignote avec mon câble actuel)Comme les connecteurs LVDS sont très dépendants de l'application, Sino-Media fournit une personnalisation basée sur l'ingénierie.et la structure du logementPour les projets plus simples, ce dessin peut être livré en 30 minutes, tandis que les conceptions plus complexes prennent jusqu'à 3 jours. La personnalisation aide également à relever les défis de la chaîne d'approvisionnement.Pour les usines OEM nécessitant une production en volume stable ou des remplacements urgents, Sino-Media offre des connecteurs compatibles avec des performances équivalentes mais une livraison plus rapide et un coût inférieur.et la défense peut nécessiter des connecteurs d'origine seulementNous soutenons les deux options. Les conditions environnementales et mécaniques conduisent également à la personnalisation.Les appareils fonctionnant à haute température ont besoin de matériaux résistants à la chaleurLes appareils installés dans des charnières (p. ex. ordinateurs portables ou pliables) nécessitent des joints de soudure flexibles, des boîtiers renforcés et une conception de soulagement de la contrainte.caractéristiques de mise à la terre, et méthode de finition en fonction de l'application. Enfin, les différences régionales et industrielles influencent la personnalisation. Les clients aux États-Unis ou en Europe peuvent exiger des certifications telles que les déclarations UL, ROHS, REACH ou PFAS.Les entreprises médicales peuvent demander des matériaux sans halogène ou ignifugesLes usines d'électronique grand public accordent la priorité au prix et à la vitesse. Les distributeurs commerciaux préfèrent souvent des connecteurs de remplacement pour résoudre les pénuries d'approvisionnement.Ce qui signifie que même les commandes sur mesure d'une seule pièce peuvent être livrées rapidement, idéal pour la R & D et la création de prototypes.. La personnalisation ne consiste pas simplement à modifier un connecteur, c'est le processus d'ingénierie de sélection de la meilleure interface pour garantir les performances à long terme de l'appareil.Le soutien technique de Sino-Media s'assure que chaque connecteur personnalisé répond aux exigences électriques, mécanique et de conformité. Quels paramètres peuvent être personnalisés (pinout, longueur, matériau, forme) La personnalisation des connecteurs LVDS implique plusieurs paramètres réglables adaptés aux besoins du dispositif et de l'application. Les aspects personnalisables communs sont les suivants: Taille de la hauteur (0,3 ∼1,25 mm) Nombre d'épingles (plus de 20 à 60 positions selon la configuration du canal) Cartographie de sortie pour faire correspondre les paires de différentiels et les signaux d'affichage/contrôle Orientation de l'accouplement (en haut, en bas, à gauche, à droite) Mecanisme de boîtier et de verrouillage Type de matériau (résistant à la chaleur, exempt d'halogène, UL) Méthode de finition du fil (crimpage, soudure, collage FFC/FPC) Sino-Media s'assure que chaque spécification correspond aux fiches de données des appareils ou aux exigences des clients avant la production. Les connecteurs originaux ou compatibles sont-ils meilleurs? Les connecteurs LVDS originaux et compatibles présentent des avantages selon l'application et le budget. Les connecteurs d'origine (I-PEX, Hirose, JAE, JST): Nécessaire pour les environnements médicaux, aérospatiaux ou OEM stricts Performance mécanique et électrique garantie Des coûts plus élevés et des délais plus longs Flexibilité limitée pour les ajustements de petits volumes Connecteurs compatibles (substituts rentables): 100% fonctionnel pour la plupart des appareils Des délais plus rapides et des coûts beaucoup moins élevés Idéal pour les usines d'OEM, les distributeurs, les appareils électroniques grand public Libre à personnaliser pour le terrain, le logement et les matériaux Sino-Media offre les deux options et aide les clients à choisir en fonction des exigences techniques et du calendrier. Les différents pays et industries influencent-ils les prix? Oui, les prix des connecteurs LVDS varient considérablement selon la région et l'industrie en raison de la main-d'œuvre, de la conformité, de la demande et des attentes en matière de coûts. Différences régionales États-Unis/Allemagne/France → Sensibilité plus élevée des prix à la conformité Japon / Corée → Attentes de qualité moyenne à élevée Italie / Pologne / Russie → Prix modérés Inde / Asie du Sud-Est → Marchés axés sur les coûts Différences dans le secteur Médical / militaire → Exigences de fiabilité et de certification les plus élevées Industrie / Commerce → Coût et performance équilibrés L'électronique grand public → Très sensible au prix Sino-Media adapte les options et les offres de connecteurs en fonction de la région du client, du volume des commandes et des exigences de conformité de l'industrie. Comment les médias chinois soutiennent-ils les projets de connecteurs LVDS? Sino-Media prend en charge les projets de connecteurs LVDS avec une réponse technique rapide, des dessins CAO rapides, aucun MOQ et des options flexibles pour les connecteurs originaux ou compatibles.La société fournit une personnalisation complèteAvec des certifications UL, ISO, ROHS, REACH et PFAS, il est possible d'obtenir une certification de qualité en trois étapes.Sino-Media assure la conformité pour les industries mondiales et fournit des services stables, un approvisionnement fiable pour les échantillons et la production en série. Sino-Media s'est imposé comme un partenaire fiable pour les projets de montage de connecteurs et de câbles LVDS en se concentrant sur la précision de l'ingénierie, l'exécution rapide et la flexibilité centrée sur le client.Contrairement aux fournisseurs qui revendent simplement des connecteurs sans support technique, Sino-Media intègre l'ingénierie, la production, la gestion de la chaîne d'approvisionnement et le contrôle de la qualité dans un modèle de service homogène.lorsque les connecteurs ne sont pas normalisés et que chaque appareil du client nécessite un pin-out unique, la taille de la hauteur et la structure mécanique. L'un des plus grands avantages de l'entreprise est la rapidité: les clients sont souvent confrontés à des délais de projet urgents ou à des pénuries d'approvisionnement inattendues.Sino-Media répond avec des devis de 30 minutes et des dessins CAD le jour même pour des conceptions simplesLes assemblages de connecteurs plus complexes sont généralement terminés en 1 à 3 jours, ce qui permet aux ingénieurs de valider les conceptions rapidement et d'éviter des retards coûteux.Le prototypage rapide, parfois réalisé en seulement 2 à 3 jours, permet aux équipes de R & D de confirmer l'ajustement mécanique, les performances électriques et l'alignement du signal avant l'entrée en production à grande échelle. Une autre force critique est la flexibilité. Parce que les connecteurs LVDS varient considérablement selon les appareils, Sino-Media fournit les connecteurs de marque d'origine (I-PEX, Hirose, JAE, JST,Molex) et des alternatives compatibles de haute qualitéCette stratégie à double option permet aux clients de choisir le meilleur équilibre entre prix, délai de livraison et conformité.Les clients OEM préfèrent souvent des alternatives rentables à la fabrication en grande quantitéQuelles que soient les exigences, Sino-Media prend en charge les matériaux personnalisés, les épingles, les boîtiers, les mécanismes de verrouillageet les interfaces de câbles. L'assurance qualité est un autre pilier du service Sino-Media. Chaque connecteur et câble LVDS passe par un processus d'inspection en trois étapes:et vérification à 100% avant expédition. Cela garantit une stabilité mécanique constante, un alignement précis des broches et une fiabilité du signal. Combiné à des certifications complètes, notamment UL, ISO, ROHS, REACH, PFAS, COC,et le COO·l'entreprise prend en charge les exigences de conformité mondiale sans complication. Les distributeurs commerciaux bénéficient d'une identification rapide des modèles de connecteurs.Les ingénieurs reçoivent une discussion technique approfondie et un soutien pour résoudre les problèmes, et les usines d'OEM comptent sur la capacité de production stable et les prix compétitifs de Sino-Media.L'équipe chinoise de réversion des connecteursDes discussions vidéo en ligne sont disponibles pour une clarification en temps réel, réduisant les erreurs de communication et améliorant l'efficacité du projet. En combinant la vitesse, la flexibilité, la robustesse technique et l'assurance qualité, Sino-Media offre aux clients un processus d'approvisionnement en connecteurs LVDS plus fluide et plus fiable.Ce modèle de service intégré est ce qui distingue l'entreprise d'une industrie hautement spécialisée. Des dessins rapides et des prototypes (30 minutes3 jours) Pour les assemblages de connecteurs simples, les ingénieurs peuvent produire un dessin CAO en moins de 30 minutes.Les demandes plus complexes sont généralement traitées dans un délai de 1 à 3 jours.Cette vitesse permet aux clients de détecter les problèmes potentiels, tels que les paires de différentiels inversés ou l'orientation incorrecte des connecteurs, dès le début du processus de conception.Le prototypage rapide signifie également que les échantillons peuvent être livrés dans un délai de 2 à 3 jours, donnant aux équipes de R & D une unité de travail pour tester sans ralentir les cycles de développement. Aucun MOQ et options de connecteurs flexibles (originaux ou compatibles) Contrairement à de nombreux fournisseurs qui nécessitent des commandes en vrac, Sino-Media n'offre aucun MOQ, ce qui signifie que les clients peuvent commander même 1 pièce pour des tests ou des réparations urgentes.petites séries de productionPour une plus grande production, les clients peuvent choisir entre des connecteurs de marque originale (I-PEX, Hirose, JST, JAE,Molex) ou des alternatives compatibles offrant des performances équivalentes à moindre coût et des délais de livraison plus courtsCette double approche garantit que les clients disposent toujours d'une solution, même en cas de pénurie d'approvisionnement ou de contraintes budgétaires. Certifications, contrôle de la qualité et soutien technique Sino-Media maintient un contrôle de qualité strict pour garantir des performances stables des connecteurs LVDS. Tous les produits subissent trois cycles d'inspectionet contrôle à 100% avant expéditionLa qualité est renforcée par des certifications mondiales telles que UL, ISO, ROHS, REACH, PFAS, COC et COO, permettant aux clients de répondre aux exigences de conformité dans des industries telles que médicale,Automatisation industrielleL'équipe d'ingénieurs accompagne les clients dans l'identification des connecteurs, la vérification des épingles, la mesure du pas et l'optimisation de la conception,s'assurer que chaque projet est réalisé avec une fiabilité et une précision techniques élevées.

L’électronique haute vitesse s’appuie aujourd’hui sur un composant essentiel en coulisse : le câble qui déplace les données d’un appareil à un autre avec précision, stabilité et un minimum de bruit. Si vous avez déjà utilisé un ordinateur portable, un moniteur médical, une IHM industrielle ou une caméra haute résolution, vous avez déjà bénéficié d'une technologie appelée LVDS (Low Voltage Differential Signaling). Pourtant, la plupart des utilisateurs, des acheteurs et même de nombreux ingénieurs ne comprennent pas vraiment ce qu'est un câble LVDS, comment il fonctionne ou pourquoi les fabricants en dépendent encore, même dans le monde actuel des interfaces HDMI, USB et numériques à large bande passante. Un câble LVDS est un câble de transmission de signal à haute vitesse et à faible bruit qui utilise une signalisation différentielle pour envoyer des données entre des appareils tels que des écrans LCD, des systèmes embarqués, des machines industrielles et des équipements d'imagerie. Il est conçu pour fournir une communication stable à faible EMI à des débits de données élevés tout en utilisant une très faible consommation d'énergie. Comprendre cette technologie est important, non seulement pour les ingénieurs, mais également pour les acheteurs et les fabricants OEM qui doivent sélectionner le bon câble pour une fiabilité à long terme. Du contrôle d'impédance et du blindage EMI à la conception du brochage et à l'appariement des connecteurs, le choix d'un câble LVDS est bien plus technique que la simple adaptation « d'une fiche à une prise ». Et ironiquement, de nombreux clients viennent chez Sino-Media avec seulement une photo du câble dont ils ont besoin, sans connaître aucun des paramètres qui se cachent derrière. Alors approfondissons. Imaginez que vous ouvriez l'écran d'un ordinateur portable et que vous voyiez un câble fin, flexible et conçu avec précision reliant la carte mère au panneau LCD. Un mauvais choix (impédance, blindage ou connecteur incorrect) et l'écran scintille, génère du bruit ou tombe en panne complètement. Ce câble fin est le câble LVDS, et son importance est bien plus grande que sa taille ne le suggère. À quoi sert un câble LVDS ? Un câble LVDS transmet des signaux numériques à grande vitesse entre les composants électroniques en utilisant une signalisation différentielle basse tension. Sa fonction principale est de fournir des données stables et à faible bruit pour les écrans LCD, les caméras, les contrôleurs industriels, les capteurs et les systèmes embarqués. En envoyant des signaux sous forme de paires différentielles équilibrées, les câbles LVDS réduisent les interférences électromagnétiques, maintiennent l'intégrité du signal à distance et prennent en charge une communication de données rapide avec une consommation d'énergie minimale. Cela les rend essentiels dans les appareils compacts, à faible consommation et sensibles au bruit. Les câbles LVDS jouent un rôle essentiel dans les systèmes nécessitant une transmission de données rapide, résistante au bruit et économe en énergie. Contrairement à la signalisation asymétrique traditionnelle, LVDS envoie des données à l'aide de deux signaux de polarité opposée qui annulent le bruit, permettant ainsi à l'équipement de fonctionner de manière stable même dans des environnements remplis d'interférences électromagnétiques. C'est pourquoi LVDS reste l'une des solutions les plus fiables utilisées dans les écrans, les appareils d'imagerie, les ordinateurs industriels et les moniteurs médicaux. Comprendre ce que fait un câble LVDS commence par se demander pourquoi les ingénieurs continuent d'utiliser LVDS même lorsque l'USB, le HDMI et le DisplayPort sont devenus des standards de l'industrie. La réponse réside dans les atouts du LVDS : il est rentable, peu gourmand en énergie et hautement résistant aux interférences électromagnétiques. Dans les produits OEM en grand volume, comme les ordinateurs portables, la robotique et les machines d'automatisation, LVDS fournit des résultats prévisibles et reproductibles sans nécessiter de contrôleurs complexes. Bien qu'il s'agisse d'une technologie plus ancienne, elle reste l'épine dorsale d'innombrables applications embarquées où les performances, la stabilité et la disponibilité à long terme comptent plus que la bande passante globale. Du point de vue de l'acheteur, la fonction d'un câble LVDS ne consiste pas seulement à « transmettre des signaux ». Il s'agit également de compatibilité, de contrôle d'impédance, de mappage des broches, de structure de blindage et de type de connecteur. Un mauvais câble LVDS peut entraîner un scintillement de l'écran, une distorsion de l'appareil photo, des retards de synchronisation, des images fantômes, des bandes de bruit ou un dysfonctionnement complet de l'appareil. C'est pourquoi Sino-Media reçoit fréquemment des demandes de clients qui envoient uniquement une photo du câble mais ne peuvent pas décrire l'impédance, les définitions de câblage ou les modèles de connecteurs. La fonction des câbles LVDS devient plus claire lorsque nous examinons la méthode de signal, les scénarios d'application et les exigences techniques qui les sous-tendent. Ci-dessous, nous décomposons ces fonctions à travers les sous-thèmes H3. Comment LVDS transmet des signaux à grande vitesse LVDS transmet les données à l'aide d'une signalisation différentielle, ce qui signifie que chaque bit est représenté par une petite différence de tension entre deux fils plutôt que par un niveau de tension absolu. Cette méthode permet au LVDS de fonctionner à des vitesses élevées (souvent des centaines de mégabits par seconde) tout en consommant un minimum d'énergie. La nature différentielle annule le bruit provenant de sources externes, ce qui rend le LVDS extrêmement stable même dans des environnements à fortes interférences électromagnétiques. Un autre avantage clé est l'impédance prévisible (généralement 100 Ω). L'impédance contrôlée garantit une réflexion minimale du signal et maintient l'intégrité du signal sur de plus longues distances de câble. C'est pourquoi le LVDS est populaire dans les appareils où une communication cohérente et sans délai est cruciale, comme pour l'affichage des signaux de synchronisation et des flux de données de caméra. A quoi sert un câble LVDS ? (Applications et fonctions de base) Les câbles LVDS sont principalement utilisés pour connecter une carte contrôleur à un panneau d'affichage, un module de caméra ou un capteur haute vitesse. Sur les ordinateurs portables, le câble LVDS transmet les signaux vidéo de la carte mère au module LCD. Dans les machines industrielles, il connecte les PC embarqués aux IHM ou aux écrans de surveillance. Dans les équipements médicaux, les câbles LVDS transportent des signaux d'imagerie nécessitant une grande clarté et un faible bruit. Au-delà des écrans, le LVDS est largement utilisé dans la robotique, les systèmes d'automatisation, les drones, les caméras d'inspection et les équipements CNC. Ses faibles EMI et sa transmission stable le rendent idéal pour les environnements critiques où l'USB ou le HDMI peuvent être trop sensibles aux interférences. Où les câbles LVDS sont couramment utilisés (écrans, caméras, systèmes de contrôle) L'application la plus courante concerne les écrans LCD : ordinateurs portables, panneaux industriels, tableaux de bord automobiles, moniteurs médicaux et kiosques. LVDS prend en charge les écrans à longue durée de vie car il ne repose pas sur des puces de protocole complexes comme HDMI. Dans les caméras et les appareils optiques, les câbles LVDS fournissent des données brutes de capteur avec une haute précision. Étant donné que le LVDS fonctionne de manière fiable sur des structures de câbles flexibles ou fines, il est idéal pour les appareils mobiles, les scanners, les drones et les outils d'inspection. Les systèmes de contrôle s'appuient également largement sur LVDS pour relier les cartes embarquées, les automates programmables, les bras robotiques et les systèmes de surveillance. Ces environnements disposent souvent de moteurs ou de composants électroniques haute puissance générant des interférences électromagnétiques, et la signalisation différentielle de LVDS fonctionne mieux que les alternatives asymétriques. Quels sont les composants clés d’un câble LVDS ? Un câble LVDS est constitué de plusieurs composants critiques : des conducteurs à impédance contrôlée, des couches de blindage pour la protection EMI, des matériaux d'isolation et des connecteurs précisément adaptés tels que JST, Hirose ou I-PEX. Ces éléments fonctionnent ensemble pour maintenir une signalisation différentielle stable et éviter le bruit lors de la transmission de données à grande vitesse. Les matériaux du câble, la structure de blindage, le calibre du fil et le choix du connecteur affectent directement la flexibilité, la durabilité, la résistance à la température et les performances globales dans les applications d'affichage et embarquées. Comprendre les composants d'un câble LVDS est essentiel pour toute personne impliquée dans l'ingénierie, l'approvisionnement ou la fabrication OEM. Contrairement aux simples câbles d'alimentation, les câbles LVDS nécessitent une ingénierie précise car ils transportent des signaux différentiels haute vitesse et basse tension extrêmement sensibles à l'impédance, à la structure de blindage et à la stabilité mécanique. Même un petit écart dans la composition du câble peut entraîner du bruit, un scintillement de l'écran, des erreurs de synchronisation ou une panne totale de communication. C'est pourquoi Sino-Media reçoit régulièrement des demandes de clients qui n'envoient initialement qu'une photo du câble qu'ils souhaitent, sans connaître la structure interne, le calibre du fil, le diamètre extérieur, les couches de blindage ou le modèle exact du connecteur. Dans de nombreux cas, les clients ne réalisent pas que deux câbles qui « se ressemblent » peuvent se comporter très différemment si l'impédance ou le blindage diffère de la conception d'origine. Par conséquent, chaque câble LVDS doit être construit à partir de composants correctement adaptés pour garantir des performances stables. Lors de l'évaluation des composants de câbles LVDS, cela aide à comprendre les exigences des différentes industries. Par exemple, les secteurs médical et militaire peuvent nécessiter une isolation sans halogène, une résistance aux hautes températures ou des vestes ignifuges. Les environnements industriels nécessitent souvent un blindage EMI solide. L’électronique grand public privilégie généralement la flexibilité et le faible coût. Quelle que soit l'application, l'anatomie du câble détermine ses performances dans des conditions de fonctionnement réelles. Ci-dessous, nous décomposons chaque élément clé à travers les sous-thèmes H3. Conducteurs, blindage, impédance et contrôle EMI Les conducteurs à l'intérieur d'un câble LVDS sont généralement des paires torsadées conçues pour maintenir une impédance caractéristique de 90 à 100 Ω. Cette cohérence est essentielle car les signaux LVDS se reflètent si l'impédance ne correspond pas à un point quelconque du chemin de transmission. Le matériau conducteur est généralement du cuivre étamé ou du cuivre nu, choisi en fonction des exigences de coût, de flexibilité et de résistance à la corrosion. Le blindage joue un rôle tout aussi important. De nombreux câbles LVDS utilisent une feuille d'aluminium et un blindage tressé pour se protéger contre les interférences électromagnétiques. Pour les environnements industriels bruyants, Sino-Media ajoute souvent un blindage double couche pour garantir la stabilité du signal. Le contrôle EMI est particulièrement important dans les machines où des moteurs, des onduleurs et des lignes à courant élevé sont présents. Sans protection adéquate, l'écran peut afficher des lignes de bruit, les modules de caméra peuvent perdre des images ou les données du capteur peuvent devenir instables. Les matériaux d’isolation influencent également les performances. Le PVC, le PE, le TPE et les matériaux haute température comme le FEP ou le silicone sont sélectionnés en fonction des exigences du client telles que le rayon de courbure, la flexibilité, la résistance aux flammes ou la température de fonctionnement. Quels connecteurs sont utilisés dans les assemblages LVDS ? (JST, Hirose, I-PEX, personnalisé) Les câbles LVDS sont généralement associés à des connecteurs de grandes marques telles que JST, Hirose (HRS), I-PEX, JAE, Molex et d'autres micro-connecteurs haute densité. Ces connecteurs sont spécialement conçus pour les installations à pas fin et à profil bas, en particulier dans les écrans et les cartes embarquées. Les modèles courants incluent : Marque Modèles LVDS courants Pas Application I-PEX 20455, 20453, 20682 0,3 à 0,5 mm LCD, panneaux d'ordinateur portable Hirose DF19, DF13, DF14 0,5 à 1,25 mm Présentoirs industriels JST SH, GH, PH 1,0 à 2,0 mm Cartes embarquées JAE Série FI-X 0,5 mm Signaux à grande vitesse Les clients demandent souvent si Sino-Media peut fournir des connecteurs originaux ou des remplacements compatibles. Nous fournissons les deux. Les connecteurs d'origine (OEM) offrent une grande fiabilité mais s'accompagnent de délais de livraison plus longs et d'un coût plus élevé. Les connecteurs compatibles offrent des performances équivalentes, des délais de livraison plus rapides, des coûts inférieurs et une meilleure flexibilité pour les commandes de petits volumes. Pour de nombreuses applications, les connecteurs compatibles offrent des performances électriques presque identiques et sont largement acceptés sur le marché OEM. Comment les matériaux des câbles affectent la durabilité, la flexibilité et la résistance à la température La sélection du matériau pour un câble LVDS détermine ses performances dans différents environnements. Le PVC de qualité flexible offre faible coût et flexibilité, tandis que le TPE offre une excellente endurance à la flexion pour des applications telles que les charnières des ordinateurs portables ou les bras de mouvement en robotique. Les matériaux haute température comme le FEP, le PTFE et le silicone sont utilisés pour les dispositifs médicaux, les unités de contrôle industrielles à proximité de sources de chaleur et les tableaux de bord automobiles exposés aux variations de température. Les facteurs de performance clés comprennent : Flexibilité : détermine si le câble peut résister à des flexions répétitives (par exemple, charnières d'un ordinateur portable). Résistance à la température : varie de –40 °C à 105 °C ou plus pour les matériaux spéciaux. Ignifuge : essentiel pour les appareils médicaux, aérospatiaux et certifiés en matière de sécurité. Résistance chimique : nécessaire dans les usines où les câbles peuvent être exposés à l'huile, au liquide de refroidissement ou aux UV. Sino-Media évalue ces exigences au cas par cas et sélectionne la combinaison de matériaux optimale en fonction des besoins du client, garantissant ainsi la longévité et la sécurité dans tous les secteurs. Comment est fabriqué un câble LVDS ? Un câble LVDS est fabriqué selon un processus d'ingénierie et de fabrication contrôlé qui comprend la définition des spécifications électriques, la confirmation du brochage, la création de dessins CAO, la sélection des connecteurs et des matériaux, l'assemblage de conducteurs à paire torsadée, l'application d'un blindage et la réalisation d'inspections de qualité en plusieurs étapes. Le processus nécessite également un contrôle de l'impédance, une gestion des interférences électromagnétiques et une précision des connecteurs pour garantir une transmission stable à grande vitesse. Les fabricants finalisent la production seulement après approbation par le client des dessins et des spécifications. La production d'un câble LVDS n'est pas une simple tâche d'assemblage : il s'agit d'un processus d'ingénierie dans lequel chaque détail influence l'intégrité du signal. Contrairement aux câbles basse vitesse ou au simple câblage d'alimentation, les câbles LVDS transportent des signaux différentiels haute vitesse extrêmement sensibles à l'impédance, au blindage et à la géométrie des conducteurs. Par conséquent, le processus de fabrication suit un flux de travail structuré qui garantit la cohérence électrique et la précision physique. La première étape consiste à comprendre les exigences du client. Cependant, de nombreux clients contactent Sino-Media avec un minimum d'informations, parfois seulement une photo d'un câble cassé ou un numéro de modèle sans spécifications. Dans ces cas, les ingénieurs doivent aider à décoder les exigences : identifier le type de connecteur, déterminer le mappage de brochage, évaluer la structure de blindage et définir le calibre et l'impédance du fil corrects. C'est pourquoi Sino-Media propose des services de dessin rapides : la plupart des dessins peuvent être créés en 3 jours et les cas urgents peuvent être traités en 30 minutes. Une fois les spécifications définies, l'équipe d'ingénierie les convertit en dessins CAO détaillés comprenant la disposition des conducteurs, les connexions broche à broche, la structure de blindage, le pas de torsion, le diamètre extérieur de la gaine et le positionnement des connecteurs. Ces dessins sont partagés avec le client pour examen, car même de petites erreurs, telles que l'inversion d'une paire différentielle ou une impédance incompatible, peuvent provoquer de graves bruits d'affichage ou un dysfonctionnement de l'appareil. Après approbation du dessin, la fabrication commence. Les conducteurs sont sélectionnés en fonction d'exigences telles que l'impédance, la flexibilité ou la résistance à la température. Les paires torsadées sont formées avec un pas spécifique pour maintenir une signalisation différentielle équilibrée. Le blindage est appliqué à l'aide d'une feuille d'aluminium, de cuivre tressé ou d'une combinaison des deux, en fonction du niveau de protection EMI nécessaire. Dans les applications industrielles ou médicales, un blindage double couche est souvent recommandé. La terminaison du connecteur nécessite une micro-précision, en particulier pour les connecteurs au pas de 0,3 à 0,5 mm comme la série I-PEX 20455 ou JAE FI-X. Des techniciens qualifiés et des montages dédiés garantissent la précision du sertissage ou du soudage. Une fois l'assemblage terminé, le câble est soumis à des tests électriques, des contrôles de continuité, une vérification d'impédance (si nécessaire) et une inspection visuelle complète. Sino-Media utilise un système de contrôle qualité en 3 étapes : Inspection des processus – Pendant la production Inspection finale – Après assemblage Inspection avant expédition – Avant l’emballage et la livraison Ce n'est qu'après avoir passé tous les contrôles que les câbles sont approuvés pour l'expédition. Les délais de livraison sont rapides : 2 à 3 jours pour les échantillons urgents, 2 semaines pour les commandes de masse urgentes et 3 à 4 semaines pour la production en gros standard. En fin de compte, le processus de fabrication garantit que chaque câble LVDS fonctionne de manière fiable dans des conditions réelles, qu'il soit installé dans une charnière d'ordinateur portable, un écran industriel, un moniteur médical ou un système robotique. Quelles spécifications définissent un câble LVDS personnalisé ? (Impédance, brochage, longueur, OD) Un câble LVDS sur mesure doit répondre à plusieurs spécifications techniques pour garantir la stabilité du signal. Le paramètre le plus important est l'impédance, généralement comprise entre 90 et 100 Ω pour les paires différentielles LVDS. La longueur joue également un rôle essentiel : les câbles plus longs nécessitent un blindage plus solide et des matériaux plus stables. Le diamètre extérieur (OD) affecte la flexibilité et la compatibilité avec les boîtiers d'appareils. La définition du brochage est un autre facteur crucial. Le mappage correct de chaque paire différentielle évite les distorsions de synchronisation ou le scintillement de l'affichage. Sino-Media documente tous les détails dans le dessin final pour garantir l'exactitude. Pourquoi les dessins, les schémas et les définitions de broches sont importants Les dessins CAO et les définitions de broches constituent la base de la fabrication des câbles LVDS. Ils spécifient le sens de torsion, les couches de blindage, le type de conducteur et l'orientation du connecteur. Sans dessins précis, les signaux à grande vitesse peuvent se dégrader en raison d'une inadéquation d'impédance ou d'erreurs de câblage. C'est pourquoi Sino-Media fournit toujours des dessins pour approbation du client avant la production. Les projets complexes, tels que ceux impliquant un LVDS multicanal ou des angles de connecteur personnalisés, bénéficient grandement de cette étape. Les dessins approuvés éliminent l’incertitude et réduisent le risque d’erreurs de production. Comment les fabricants garantissent l’intégrité et la qualité du signal Les fabricants maintiennent l’intégrité du signal grâce à une combinaison de matériaux appropriés, d’assemblage précis et de tests stricts. La torsion contrôlée garantit une signalisation différentielle équilibrée, tandis que le blindage empêche les interférences électromagnétiques provenant des moteurs, des alimentations ou des modules sans fil. Le contrôle qualité comprend : Tests de continuité Vérification des paires différentielles Tests de force de traction pour la durabilité des connecteurs Inspections visuelles sous grossissement Test d'impédance si nécessaire Le taux d'inspection de 100 % de Sino-Media garantit la cohérence de chaque lot, même pour les commandes personnalisées de petit volume. Quels types de câbles LVDS sont disponibles ? Les câbles LVDS sont disponibles en plusieurs types, notamment les assemblages standard ou personnalisés, les LVDS à canal unique et double canal, ainsi que les câbles utilisant des connecteurs de marque d'origine ou des remplacements compatibles. Chaque type diffère en termes de bande passante, de nombre de broches, de structure de blindage et de sélection de connecteurs. Le choix du bon type dépend de la résolution de l'écran, de la disposition de l'appareil, des conditions EMI et du budget. Des fabricants comme Sino-Media proposent des solutions LVDS standard et entièrement personnalisées pour répondre aux diverses exigences d'ingénierie et des OEM. Les câbles LVDS varient considérablement en fonction de l'application, de l'architecture de l'appareil et des exigences de performances. Bien que de nombreuses personnes supposent que le LVDS est une « norme universelle », les câbles LVDS réels diffèrent considérablement en termes de nombre de canaux, de pas de connecteur, de stabilité d'impédance et de câblage interne. Les ingénieurs qui conçoivent des systèmes embarqués ou des modules d'affichage doivent comprendre ces variations pour éviter les problèmes de compatibilité tels qu'une luminosité inégale, du bruit d'affichage, un scintillement ou une défaillance complète du signal. L'une des erreurs les plus courantes commises par les acheteurs est de supposer que deux câbles LVDS avec « le même connecteur » doivent être interchangeables. En fait, le mappage interne des broches et la structure des canaux peuvent différer considérablement. Par exemple, un connecteur FI-X à 30 broches peut être câblé pour un LVDS monocanal dans un appareil et double canal dans un autre. Cela signifie que même un câble visuellement identique peut transmettre des signaux erronés au panneau d'affichage s'il n'est pas correctement adapté. Une autre différence majeure vient de la flexibilité de la production. Les clients OEM ayant des besoins en volume peuvent préférer les câbles standard avec des définitions de câblage fixes, tandis que les équipes d'ingénierie travaillant sur des prototypes ont souvent besoin de câbles personnalisés prenant en charge un routage de signal unique ou des performances d'impédance spéciales. Sino-Media prend en charge les deux catégories : en fournissant des connecteurs de marque d'origine lorsque cela est requis pour la certification, ou en proposant des connecteurs de remplacement rentables lorsque les clients donnent la priorité aux délais et au budget. La dernière distinction de type concerne la bande passante et la structure des canaux de données. Le LVDS monocanal est suffisant pour les écrans à faible résolution, tandis que le LVDS double canal est nécessaire pour les applications à haute résolution telles que le 1080p ou les panneaux industriels à vision large. Comprendre ces distinctions permet d'éviter d'acheter le mauvais type de câble, l'un des problèmes les plus courants rencontrés par les nouveaux acheteurs. Ci-dessous, nous explorons les trois principales catégories de types à travers les sections H3. Câbles LVDS standard ou personnalisés Les câbles LVDS standard suivent des spécifications fixes couramment utilisées dans les écrans LCD d'ordinateurs portables, les écrans industriels et les ordinateurs embarqués. Ces câbles utilisent généralement des modèles de connecteurs établis tels que la série I-PEX 20455 ou JAE FI-X, avec des brochages prédéfinis. Ils sont idéaux pour la production de masse car ils offrent une cohérence et une fiabilité éprouvée. Les câbles LVDS personnalisés, cependant, sont adaptés à des configurations d'appareils spécifiques ou à des besoins d'ingénierie uniques. La personnalisation peut impliquer : Réglage de la longueur du câble Modification des définitions broche à broche Ajout de couches de blindage Utilisation de matériaux spéciaux (par exemple, sans halogène, haute température) Création d'orientations de connecteur en forme de L ou de U Correspondance d'impédance non standard Sino-Media produit souvent des câbles personnalisés pour des prototypes d'ingénierie et des machines industrielles spécialisées. Comme nous n'offrons aucun MOQ, même les commandes d'une seule pièce sont prises en charge, un avantage pour les équipes de R&D et les petits fabricants d'appareils. LVDS monocanal ou double canal Le LVDS monocanal prend en charge les applications à bande passante inférieure, généralement jusqu'à une résolution WXGA ou HD (par exemple, 1 280 × 800). Il utilise moins de paires de données et est courant dans les tablettes, les appareils portables et les écrans industriels de base. Le LVDS double canal, quant à lui, est utilisé pour les écrans haute résolution tels que 1080p, les moniteurs industriels à haute luminosité, les écrans médicaux et les panneaux grand format. Il double la bande passante en utilisant deux groupes de données LVDS synchronisés. La principale différence : Taper Paires de données Résolution typique Cas d'utilisation courant Monocanal 4 à 5 paires 720p-WXGA Petits écrans, ordinateurs de poche Double canal 8 à 10 paires 1080p–UXGA+ Écrans industriels, médicaux, automobiles Une mauvaise identification du type de canal est une cause fréquente de dysfonctionnement de l'affichage. Sino-Media vérifie ce détail lors de la création du dessin pour éviter un câblage incorrect. Connecteurs d'origine ou de remplacement (marque ou compatible) Les clients demandent souvent s'ils ont besoin de connecteurs de marque d'origine (par exemple Hirose, JST, I-PEX) ou si des remplacements compatibles sont acceptables. Les deux sont des options valables en fonction des exigences du projet. Catégorie Connecteur d'origine Connecteur compatible Marque Hirose, JST, I-PEX, JAE Tiers mais équivalent Coût Plus haut Inférieur Délai de mise en œuvre Plus long Plus rapide Performance Certifié, stable Équivalent pour la plupart des applications Idéal pour Médical, aérospatial OEM, commerce, électronique grand public Connectiques d'origine : Exigé par certaines entreprises médicales ou aérospatiales Des délais plus longs Coût plus élevé Flexibilité limitée pour les petits lots Connecteurs de remplacement/compatibles : Performance électrique équivalente Des délais de livraison plus rapides Coût inférieur Idéal pour les prototypes, les petites commandes ou les marchés sensibles aux prix Sino-Media stocke de grandes quantités de connecteurs compatibles pour les séries populaires telles que FI-X, DF19, GH et SH, permettant une livraison rapide même pour les projets urgents. Pour les clients nécessitant des pièces 100 % originales, nous fournissons également une assistance en matière d'approvisionnement et de certification. Comment choisir le bon câble LVDS pour votre application ? Pour choisir le bon câble LVDS, il faut vérifier les spécifications telles que l'impédance, le mappage des brochages, le type de connecteur, le niveau de blindage, la longueur du câble et les conditions environnementales. Vous devez faire correspondre le câble aux exigences du panneau d'affichage ou de l'appareil et vérifier la compatibilité à l'aide de dessins ou de fiches techniques. Comprendre les différences entre LVDS et USB permet également de garantir la bonne interface. Des certifications telles que UL, ROHS et REACH sont nécessaires pour les industries réglementées. Un câble LVDS correctement sélectionné garantit une transmission à grande vitesse stable et sans bruit. La sélection du bon câble LVDS est l'une des décisions les plus critiques dans tout projet d'affichage ou de système embarqué. Contrairement aux simples câbles de signal, le LVDS repose sur un contrôle strict de l'impédance, des définitions précises des broches et une orientation correcte des connecteurs. Une inadéquation dans l’une de ces zones peut entraîner un scintillement de l’affichage, des couleurs déformées, du bruit de signal, un retard d’imagerie ou une défaillance complète du panneau. Cela rend le processus de sélection plus complexe, notamment pour les acheteurs qui ne sont pas des ingénieurs ou pour les projets dont la documentation technique est incomplète. De nombreux clients viennent chez Sino-Media avec une seule question : « Pouvez-vous fabriquer ce câble ? » et souvent ils ne fournissent qu'une photo. Bien que nous puissions généralement identifier les types de connecteurs et reconstruire le câblage, une meilleure approche consiste à comprendre les critères clés utilisés par les ingénieurs lors du choix d'un câble LVDS. Ceux-ci incluent les exigences en matière de signal, l'environnement (température, exposition aux interférences électromagnétiques), la disposition des appareils et les certifications requises. Pour des secteurs tels que le médical, l’aérospatiale et l’automobile, le choix du mauvais matériau ou du mauvais type de connecteur peut entraîner des problèmes de conformité. Un autre point qui déroute de nombreux acheteurs est la différence entre LVDS et USB. Parce que les deux peuvent transférer des données, les clients supposent parfois qu’ils sont interchangeables. En réalité, l'USB est une interface basée sur un protocole avec un codage complexe et des exigences de puissance plus élevées, tandis que LVDS est une méthode de signalisation différentielle brute optimisée pour des connexions rapides, à faible consommation et à faible bruit. Comprendre cette différence garantit une bonne conception du système et évite les erreurs d’achat. La sélection du bon câble LVDS implique d'évaluer la fiche technique du panneau d'affichage, de vérifier le pas du connecteur, de déterminer le nombre de canaux (simples ou doubles), de garantir un blindage approprié, de choisir des matériaux résistants à la flexion pour les applications de charnières et de confirmer l'environnement électrique de l'appareil. Les ingénieurs doivent également prendre en compte les exigences réglementaires : UL pour l’assurance de la sécurité, ROHS et REACH pour la conformité environnementale et les exigences sans PFAS sur certains marchés. Sino-Media prend en charge l'ensemble du processus de sélection en fournissant des dessins rapides, en identifiant les modèles de connecteurs, en proposant des connecteurs originaux ou compatibles et en recommandant un blindage ou des matériaux optimaux en fonction des conditions de l'appareil. Cette approche guidée garantit aux clients, des ingénieurs R&D aux usines OEM, d'éviter des erreurs de conception coûteuses et de recevoir des câbles qui fonctionnent de manière fiable à long terme. Quelles spécifications les utilisateurs doivent vérifier (tension, courant, rayon de courbure) Lors de la sélection d'un câble LVDS, plusieurs spécifications techniques doivent être confirmées pour garantir une bonne compatibilité du système : Impédance : généralement 90 à 100 Ω pour les paires différentielles Longueur : les câbles plus longs nécessitent un blindage et une stabilité améliorés Tension/Courant : LVDS fonctionne généralement à basse tension (oscillations de 350 mV) Rayon de courbure : critique pour les appareils basés sur des charnières comme les ordinateurs portables Niveau de blindage : nécessaire pour les environnements industriels ou à interférences électromagnétiques élevées Plage de température : selon l'application (–40°C à 105°C+) Sino-Media évalue ces conditions et recommande des matériaux et des structures de blindage adaptés. Comment faire correspondre les connecteurs et les brochages aux appareils La correspondance des connecteurs implique l'identification de la marque (JST, Hirose, I-PEX, JAE), de la taille du pas, du nombre de broches et de l'orientation d'accouplement. Même si deux connecteurs semblent identiques, leur mappage de broches peut différer. Les brochages LVDS ne sont pas universels ; chaque panneau d'affichage ou tableau peut échanger des paires de données ou utiliser des définitions personnalisées. C'est pourquoi Sino-Media fournit toujours un dessin CAO avant la production. Les clients examinent le schéma de brochage, l'orientation du connecteur, la polarité des paires différentielles et les connexions terre/blindage. Une fois confirmée, la production commence, réduisant ainsi le risque d'erreurs de câblage coûteuses. Quelle est la différence entre USB et LVDS ? (Débit de données, signalisation, application) USB et LVDS sont des technologies fondamentalement différentes : Fonctionnalité LVDS USB Signalisation Différentiel, brut Basé sur un protocole But Liens internes à haut débit Communication avec un appareil externe Résistance EMI Très élevé Modéré Exigence de puissance Très faible Plus haut Applications LCD, caméras, capteurs Stockage, périphériques LVDS est idéal pour les systèmes embarqués nécessitant des connexions internes stables et sans bruit. L'USB ne convient pas pour piloter directement des panneaux LCD ou des données brutes de capteurs. Confondre ces deux éléments peut entraîner une mauvaise sélection de câble ou un dysfonctionnement de l'appareil. De quels dessins, rapports de test et certifications vous avez besoin (UL, ROHS, REACH) Pour de nombreuses industries, la documentation est aussi importante que le câble lui-même. Les documents clés comprennent : Dessins CAO et schémas de câblage Rapports de tests d'impédance Résultats des tests de continuité et électriques Certifications : UL, ISO9001, ROHS, REACH, PFAS, COC, COO Déclarations matérielles Sino-Media fournit une suite complète de documentation pour chaque projet. Avant la production, les clients reçoivent un dessin PDF pour approbation. Après la production, des rapports de tests et des certifications sont inclus pour garantir la conformité. Les câbles LVDS peuvent-ils être personnalisés ? Oui. Les câbles LVDS peuvent être entièrement personnalisés, y compris la longueur, la définition du brochage, la marque du connecteur, la structure de blindage, le calibre du fil, les matériaux, la température nominale et la forme du câble. La personnalisation est essentielle lorsque les câbles standard ne correspondent pas à la disposition ou aux exigences électriques d'un appareil. Des fabricants comme Sino-Media offrent une assistance technique rapide, des dessins personnalisés, aucun MOQ et des options de connecteurs flexibles pour répondre aux besoins des usines OEM, des ingénieurs R&D et des distributeurs de divers secteurs. La personnalisation est au cœur de la fabrication de câbles LVDS. Étant donné que le LVDS est utilisé dans les systèmes embarqués, les écrans industriels, les moniteurs médicaux, la robotique et les appareils d'imagerie, chaque projet nécessite souvent une conception de câble unique qui correspond au mappage des broches, à la disposition physique et à l'environnement EMI de l'appareil. Contrairement aux câbles HDMI ou USB produits en série, les assemblages LVDS suivent rarement les normes universelles, ce qui rend la personnalisation non seulement possible mais souvent nécessaire. La plupart des clients qui contactent Sino-Media se répartissent en deux catégories : ceux qui savent exactement ce dont ils ont besoin (ingénieurs avec dessins et paramètres techniques) et ceux qui n'apportent qu'une photo ou un numéro de modèle. Étonnamment, la majorité appartient au deuxième groupe. Ils connaissent l'appareil mais pas les détails techniques. C’est là que la personnalisation devient un processus d’ingénierie collaborative. Les câbles LVDS personnalisés commencent par comprendre les exigences de l'appareil. Les ingénieurs doivent prendre en compte l'impédance (généralement 90-100 Ω), le routage des paires différentielles, le niveau de blindage et la compatibilité des connecteurs. Le câble doit s'insérer physiquement à l'intérieur de l'appareil et correspondre électriquement au panneau d'affichage ou au module de caméra. De simples changements, comme l'extension de la longueur ou la modification du brochage, peuvent affecter considérablement l'intégrité du signal s'ils ne sont pas conçus correctement. Les industries varient également en termes d’exigences personnalisées. Les secteurs médical et militaire nécessitent des matériaux sans halogène ou ignifuges. L'automatisation industrielle peut nécessiter un double blindage pour les environnements à forte intensité EMI. L'électronique grand public donne la priorité à la flexibilité et au diamètre extérieur fin pour les mécanismes de charnière. Les usines OEM demandent presque toujours la version la moins chère qui répond toujours aux normes de performance. Les distributeurs ont souvent besoin de versions personnalisées en fonction de la disponibilité ou pour remplacer des assemblages de câbles abandonnés. L'avantage de Sino-Media est la flexibilité : pas de MOQ, prototypage rapide (2 à 3 jours), dessins en 30 minutes, connecteurs originaux ou compatibles et inspection complète en trois étapes. Ces capacités permettent aux clients de personnaliser les câbles sans les coûts élevés ni les longs délais de livraison typiques des autres fournisseurs. En fin de compte, la personnalisation des câbles LVDS ne consiste pas seulement à « changer un fil ». Il s'agit de concevoir un canal de communication à haut débit stable et sans bruit, adapté à un appareil et une application spécifiques. Quels paramètres peuvent être personnalisés (longueur, brochage, blindage, matériaux) Lors de la personnalisation d'un câble LVDS, presque tous les éléments peuvent être modifiés : Longueur : Courte ou longue, selon la disposition Définition du brochage : mappage personnalisé, échanges de polarité, regroupement de paires uniques Blindage : conceptions à feuille unique, tresse + feuille ou à double blindage Connecteur : marque ou alternatives compatibles Matériaux : PVC, TPE, PE, silicone, matériaux sans halogène et haute température OD et forme : formes de routage rondes, plates, ultra fines ou spécifiques Indice de température et de flexibilité : pour les charnières, la robotique ou les environnements difficiles Sino-Media adapte ces paramètres en fonction des exigences techniques de votre appareil. Comment les fabricants répondent aux besoins des OEM, de l’ingénierie et des distributeurs Différents types de clients nécessitent différents styles de support : Ingénieurs R&D Besoin de discussions techniques précises Exiger des dessins, des détails d'impédance, des diagrammes CAO Commandez de petites quantités mais une complexité élevée Privilégier la résolution de problèmes plutôt que le coût Usines OEM Prioriser le prix et un approvisionnement stable Besoin d’un contrôle qualité cohérent Nécessite souvent des conditions de paiement de 30 à 90 jours Exiger une production de masse rapide Entreprises commerciales / Distributeurs S'appuie souvent sur Sino-Media pour les spécifications et les dessins Besoin de réponses rapides et de flexibilité de prix Gérer généralement la communication avec le client final Sino-Media adapte son flux de travail et son style de communication à chaque catégorie de clients, garantissant une coopération fluide et des taux de réussite de projet élevés. Qu'est-ce qui affecte les prix et les délais de livraison par pays, volume et secteur d'activité Le prix des câbles LVDS varie en raison de plusieurs facteurs : Pays États-Unis, Allemagne, France : attentes en matière de coûts plus élevées Japon, Corée : prix moyennement élevés Pologne, Italie, Russie : modéré Inde, Asie du Sud-Est : marchés sensibles aux coûts Industrie Médical, défense : exigences de qualité et de certification les plus élevées Industriel, commercial : Moyen Electronique grand public : axée sur les coûts Volume Les grands volumes réduisent les coûts de connecteur et de main d’œuvre Des échantillons uniques personnalisés sont toujours disponibles (1 pièce MOQ) Délai de mise en œuvre Échantillons : 2 à 3 jours (rush) / 2 semaines (standard) Production de masse : 2 semaines (urgent) / 3 à 4 semaines (standard) Sino-Media propose des solutions haut de gamme et à faible coût en proposant des options de connecteurs originales et compatibles. Comment Sino-Media prend-il en charge les projets de câbles LVDS ? Sino-Media prend en charge les projets de câbles LVDS avec une réponse technique rapide, sans MOQ, un prototypage rapide et des dessins CAO détaillés. La société propose des connecteurs originaux ou compatibles, une capacité entièrement personnalisée et un contrôle qualité strict en trois étapes. Avec les certifications UL, ISO, ROHS, REACH et PFAS, Sino-Media garantit la conformité dans tous les secteurs. Les clients bénéficient de devis rapides, de tarifs flexibles, d'une communication technique en ligne et d'une livraison fiable pour les prototypes et la production de masse. Choisir le bon fournisseur de câbles LVDS est tout aussi important que choisir le bon câble. Les applications de signalisation à haut débit exigent une assistance technique, une précision de production et une communication rapide, des qualités que tous les fournisseurs ne peuvent pas offrir. De nombreux clients travaillaient auparavant avec des fournisseurs qui fournissaient des brochages incorrects, des dessins retardés ou une qualité incohérente. Ces problèmes entraînent des retards de production, des dépassements de coûts ou un dysfonctionnement des appareils. Sino-Media résout ces problèmes grâce à une approche axée sur l'ingénierie, conçue autour des besoins des clients mondiaux. Ce qui rend Sino-Media unique, ce n'est pas seulement un délai d'exécution rapide : c'est aussi sa capacité à gérer des projets LVDS complexes même lorsque les informations client sont incomplètes. De nombreux clients envoient initialement uniquement une photo ou un ancien échantillon de câble. Les ingénieurs de Sino-Media identifient les modèles de connecteurs, reconstruisent les définitions de câblage, font correspondre les matériaux, analysent le blindage et créent des dessins CAO précis. Ce niveau de soutien est particulièrement précieux pour les entreprises commerciales et les agents d'achat qui n'ont peut-être pas de connaissances en ingénierie. La communication du projet est un autre point fort. En proposant des appels vidéo en ligne et des discussions techniques en temps réel, Sino-Media aide ses clients à réduire les malentendus et à accélérer le développement. Ceci est particulièrement important pour les ingénieurs R&D qui ont besoin d'un retour immédiat sur le mappage des broches, l'impédance ou l'orientation des connecteurs. Pour les usines OEM, Sino-Media offre une capacité de production stable, une planification rapide et des options de tarification flexibles, correspondant soit aux connecteurs de marque d'origine, soit aux versions compatibles économiques. La qualité est également une valeur fondamentale. Chaque câble LVDS est inspecté trois fois : pendant l'assemblage, après l'achèvement final et avant l'expédition. Ce niveau de contrôle qualité garantit des performances stables, en particulier pour les câbles LVDS utilisés dans les dispositifs médicaux, les équipements industriels et les systèmes à haute fiabilité. Enfin, Sino-Media soutient la conformité mondiale. Avec UL, ISO, ROHS, REACH, PFAS, COC, COO et plus encore, les clients reçoivent toute la documentation et les tests requis pour réussir leurs audits internes ou les réglementations industrielles. Ci-dessous, nous décomposons les capacités de support de Sino-Media à travers les sections H3. Devis et dessins rapides (30 minutes à 3 jours) Sino-Media fournit certaines des réponses techniques les plus rapides du secteur : Devis urgents de 30 minutes Dessins CAO de 30 minutes pour des projets simples 1 à 3 jours pour les forfaits de dessins complets Vérification immédiate des modèles de connecteurs et des définitions de broches Des dessins rapides aident les clients à détecter rapidement les problèmes de câblage, à réduire les cycles d'ingénierie et à accélérer le développement de produits. De nombreux clients choisissent Sino-Media spécifiquement parce que les autres fournisseurs ne peuvent pas égaler cette réactivité. Pas de MOQ et prototypage rapide (échantillons de 2 à 3 jours) Sino-Media prend en charge une commande minimum de 1 pièce, idéal pour la R&D, les projets personnalisés ou les tests d'échantillons. Calendrier des prototypes : Échantillons urgents : 2 à 3 jours Échantillons standards : 2 semaines Production en vrac urgente : 2 semaines Production en vrac standard : 3 à 4 semaines Cette flexibilité permet aux clients de passer rapidement et sans délai aux étapes de développement, de validation et de production. Certifications mondiales et contrôle qualité complet (inspection en 3 étapes) Le système de qualité strict de Sino-Media garantit fiabilité et conformité. Les certifications disponibles incluent : UL OIN ROHS ATTEINDRE SPFA COC/COO L'inspection qualité comprend : Inspection du processus – Pendant l’assemblage Inspection finale – Après achèvement Inspection avant expédition – vérification à 100 % Cela garantit que chaque câble LVDS répond à ses exigences électriques, mécaniques et visuelles. Options de prix : connecteurs d'origine et alternatives compatibles Sino-Media propose deux stratégies de tarification pour répondre aux différents besoins du projet : Connecteurs de marque d'origine JST, Hirose, I-PEX, JAE, Molex Requis par les clients OEM du secteur médical, de la défense ou haut de gamme Coût plus élevé, délai de livraison plus long Connecteurs de remplacement compatibles Mêmes performances Coût inférieur Livraison plus rapide Idéal pour les usines OEM, les sociétés commerciales et les fabricants d'électronique grand public Ce modèle à double option offre aux clients de la flexibilité et permet de contrôler les budgets des projets.

Les câbles coaxiaux sont partout : à l’intérieur des maisons, des satellites, des systèmes de sécurité, des réseaux de télécommunications et même à l’intérieur des appareils IoT. Pourtant, pour de nombreux ingénieurs, installateurs et responsables des achats, une question continue de surgir : dois-je utiliser RG6 ou RG59 ? Les deux câbles se ressemblent de l'extérieur, mais leur construction interne, leurs performances de signal, leur blindage et leurs applications idéales sont radicalement différents. Choisir le mauvais peut entraîner une perte de signal, des interférences sonores, une distance de transmission raccourcie, une mauvaise qualité vidéo ou une instabilité du haut débit. Avant d’explorer les différences techniques plus profondes, voici la réponse courte et claire que vous recherchez peut-être : Le RG6 est plus épais, offre un meilleur blindage et prend en charge des fréquences plus élevées, ce qui le rend idéal pour la télévision, le satellite et l'Internet haut débit. Le RG59 est plus fin et plus flexible, mais présente une perte de signal plus élevée, ce qui le rend idéal pour les applications de vidéosurveillance analogique à courte distance ou à basse fréquence. Si vous avez besoin de longues courses ou de performances à haute fréquence, utilisez le RG6. Si votre installation est courte et basée sur une caméra, le RG59 peut suffire. Ce que la plupart des gens ne réalisent pas, c'est que la décision RG6 vs RG59 a un impact bien plus important que la distance de transmission : elle affecte les performances EMI, la compatibilité des connecteurs, le routage de l'installation et même la fiabilité du système à long terme. Il y a des années, un ingénieur m'a raconté une histoire : une usine a installé plus de 400 mètres de RG59 pour les caméras IP, pensant que c'était « juste un câble coaxial ». Le résultat ? Vidéo floue, coupures de signal intermittentes et trois jours de dépannage, pour découvrir qu'ils auraient dû utiliser RG6. Explorons tout ce que vous devez savoir pour ne jamais commettre la même erreur coûteuse. Que sont les câbles coaxiaux RG6 et RG59 ? RG6 et RG59 sont tous deux des câbles coaxiaux de 75 ohms utilisés pour la transmission de signaux vidéo et RF. Le RG6 possède un conducteur plus épais, un meilleur blindage et une perte de signal plus faible, ce qui le rend adapté à la télévision haut débit, par satellite et numérique. Le RG59 est plus fin, plus flexible et convient mieux à la vidéosurveillance analogique à courte distance ou à la transmission basse fréquence. Bien qu’ils se ressemblent, leur construction interne et leurs applications idéales diffèrent considérablement. Comprendre ce que sont RG6 et RG59 nécessite de regarder au-delà de l’apparence de la surface. Tous deux appartiennent à la famille « RG » de câbles coaxiaux standardisés développés à l’origine pour les communications militaires. Aujourd'hui, la convention de dénomination RG reste largement utilisée dans la télédiffusion, les réseaux haut débit, les systèmes de sécurité et les applications RF. Malgré leurs similitudes visuelles (les deux sont ronds, tous deux de 75 ohms et tous deux utilisent généralement des connecteurs de type F ou BNC), les différences internes façonnent considérablement leurs performances. Le RG6 utilise un conducteur central plus épais, souvent 18AWG, ce qui réduit l'atténuation. Son matériau diélectrique est généralement constitué de mousse PE de meilleure qualité, ce qui lui confère une vitesse de propagation plus élevée et une meilleure réponse haute fréquence. Le RG59, en revanche, possède généralement un conducteur central de 20 à 22 AWG et un diélectrique PE solide, ce qui le rend adapté uniquement aux plages de fréquences inférieures ou modérées. Le blindage est une autre différence majeure. Le RG6 comprend souvent des conceptions à quadruple blindage (feuille + tresse + feuille + tresse) pour les environnements à fortes interférences électromagnétiques, tandis que le RG59 utilise généralement un blindage simple ou double. Cette différence de blindage affecte directement la fiabilité du système lorsque les câbles passent à proximité de lignes électriques, de machines ou d'environnements de câblage denses. Les applications suivent naturellement ces caractéristiques techniques. Le RG6 est largement utilisé pour la télévision numérique, les modems câble, les antennes paraboliques, la distribution de signaux RF et les systèmes haute fréquence. Le RG59 est principalement utilisé dans les systèmes de vidéosurveillance analogiques ou les configurations existantes où les plages de fréquences restent relativement faibles. Qu'est-ce que le câble RG6 ? RG6 est un câble coaxial de 75 ohms conçu pour les applications haute fréquence telles que le satellite, le DVB-T, l'Internet par câble DOCSIS et la distribution vidéo longue distance. Il utilise généralement un conducteur 18AWG, un diélectrique en mousse et un blindage double ou quadruple. En raison de sa perte de signal plus faible, le RG6 prend en charge des câbles plus longs sans nécessiter d'amplificateurs. Il s'agit du choix standard pour les systèmes modernes de divertissement à large bande et à domicile. Qu'est-ce que le câble RG59 ? Le RG59 est également un câble coaxial de 75 ohms, mais il utilise un conducteur plus fin de 20 à 22 AWG et un blindage de qualité inférieure. Il prend en charge des fréquences plus basses et des distances plus courtes, ce qui en fait un choix courant pour les signaux vidéo de vidéosurveillance analogiques ou à courte portée. Parce qu'il est plus fin et plus flexible, le RG59 est plus facile à acheminer dans des espaces restreints, mais il ne convient pas aux applications par satellite, Internet haut débit ou haute fréquence longue distance. Pourquoi les deux sont-ils utilisés dans les installations grand public et professionnelles ? Le RG6 répond aux besoins numériques modernes grâce à ses performances haute fréquence, tandis que le RG59 reste utile pour les systèmes existants et les petites installations de vidéosurveillance. Cette double pertinence explique pourquoi les deux câbles coexistent toujours sur les marchés résidentiels, commerciaux et industriels. Comment savoir si mon câble est RG6 ou RG59 ? La méthode la plus simple consiste à vérifier l’impression de la gaine extérieure. En cas d'indisponibilité, mesurez le diamètre : le RG6 a généralement une épaisseur d'environ 7 mm, tandis que le RG59 a une épaisseur d'environ 6 mm. Le RG6 semble plus rigide en raison d'un diélectrique et d'un blindage plus épais. Les installateurs vérifient également le calibre des conducteurs : RG6 est 18AWG ; RG59 est 20-22AWG. Dans les installations mixtes, l'identification du câble approprié permet d'éviter les problèmes de compatibilité ou de performances. Comment les RG6 et RG59 se comparent-ils en termes de structure et de performances électriques ? RG6 et RG59 diffèrent par la taille du conducteur, la composition diélectrique, la structure de blindage et la gestion des fréquences. Le RG6 utilise un conducteur plus épais et un diélectrique en mousse, ce qui entraîne une atténuation plus faible et de meilleures performances haute fréquence jusqu'à ~ 3 GHz. Le RG59 a un conducteur plus fin et une perte plus élevée, ce qui le rend adapté uniquement aux applications basse fréquence et à courte distance inférieures à ~ 1 GHz. Ces différences de construction affectent directement la qualité du signal, la capacité de distance et la résistance EMI. Paramètre RG6 RG59 Impédance 75 Ω 75 Ω Taille du conducteur 18 AWG 20 à 22 AWG Diélectrique Mousse PE (haute VOP) PE solide Blindage Double/Quadruple Simple / Double Atténuation Inférieur Plus haut Fréquence maximale ~3 GHz ~1 GHz DO typique ~7,0 mm ~6,0 mm Flexibilité Modéré Haut Meilleure utilisation Satellite, haut débit, télévision numérique CCTV analogique, courtes séquences vidéo Le RG6 et le RG59 peuvent se ressembler extérieurement, mais leur structure interne est conçue pour des exigences électriques complètement différentes. Les principales distinctions concernent le diamètre du conducteur, le matériau d'isolation, le type de blindage, le diamètre du câble, les performances d'atténuation et la plage de fréquences utilisable. Comprendre ces détails aide les ingénieurs et les installateurs à prédire le comportement réel tel que la perte de signal, les interférences et les limitations de distance. Au fond, le calibre du conducteur constitue l’une des différences les plus significatives. Le RG6 utilise généralement un conducteur central de 18 AWG, tandis que le RG59 utilise souvent du 20 à 22 AWG. Un conducteur plus gros réduit la résistance CC et améliore les performances à des fréquences plus élevées en réduisant l'atténuation sur les longs parcours de câbles. C’est la principale raison pour laquelle le RG6 fonctionne mieux avec les signaux de télévision haut débit, satellite et numérique. La couche diélectrique, qui sépare le conducteur du blindage, diffère également. Le RG6 utilise généralement une mousse diélectrique en polyéthylène, qui offre une vitesse de propagation plus élevée en introduisant davantage de poches d'air dans le matériau. Cela améliore les performances dans la plage de centaines de MHz à GHz. En revanche, le RG59 utilise généralement du polyéthylène solide, qui est plus rigide et a une vitesse de propagation plus faible, ce qui le rend plus adapté aux signaux basse fréquence tels que la vidéosurveillance analogique ou la vidéo en bande de base. La structure de blindage est un autre facteur critique. Le RG6 est disponible en versions à double ou quadruple blindage, qui comprennent plusieurs couches de feuille d'aluminium et un blindage tressé. Ce blindage aide à maintenir l'intégrité du signal dans les environnements électriquement bruyants, particulièrement important pour les installations Internet par câble ou par satellite. Le RG59 n'a généralement qu'une seule tresse ou une combinaison feuille + tresse, offrant moins de protection EMI. Pour les signaux courts à basse fréquence, cela est généralement suffisant, mais pour la transmission à haute fréquence, cela devient un facteur limitant. En raison de ces différences structurelles, les performances d'atténuation varient considérablement. À 100 MHz, le RG6 a une perte par mètre nettement inférieure à celle du RG59. À mesure que la fréquence augmente, l’écart se creuse considérablement. Cette différence d'atténuation limite la longueur de parcours pratique du RG59, en particulier lorsqu'il s'agit d'installations à large bande passante ou longue distance. Enfin, le diamètre extérieur (OD) contribue aux performances mécaniques. Le RG6 mesure généralement environ 7,0 mm de diamètre, ce qui le rend légèrement plus rigide mais plus durable. Le RG59, mesurant environ 6,0 mm, est plus fin et plus flexible, ce qui facilite le passage des câbles dans des conduits étroits ou des racks d'équipement. La conclusion technique est simple : le conducteur plus épais, le meilleur diélectrique et le blindage plus solide du RG6 en font l'option privilégiée pour les applications haute fréquence ou longue distance. Le RG59 reste utile pour les systèmes plus anciens ou basse fréquence où la flexibilité et les câbles courts sont plus importants que la bande passante. Quelles sont les différences d’impédance, de DO et de blindage ? Le RG6 et le RG59 ont une impédance nominale de 75 ohms, mais leurs dimensions physiques diffèrent. Le RG6 a un diamètre extérieur plus grand (environ 7 mm) pour s'adapter à des couches diélectriques plus épaisses et à plusieurs couches de blindage. Le diamètre du RG59 d'environ 6 mm le rend plus flexible mais réduit l'espace disponible pour le blindage. Le RG6 offre généralement un blindage double ou quadruple, offrant une meilleure réjection du bruit pour les signaux haute fréquence, tandis que le RG59 comprend normalement une seule tresse ou une combinaison feuille-tresse. En quoi les performances de fréquence diffèrent-elles entre RG6 et RG59 ? RG6 prend en charge de manière fiable les fréquences allant jusqu'à 2 à 3 GHz, nécessaires aux antennes paraboliques, aux modems DOCSIS et à la distribution de télévision numérique. Le RG59 prend généralement en charge les fréquences inférieures à 1 GHz, avec des performances optimales inférieures à 50 MHz, ce qui le rend adapté à la vidéosurveillance analogique ou à la vidéo en bande de base à faible bande passante. À mesure que la fréquence augmente, l'atténuation du RG59 augmente rapidement, réduisant ainsi la capacité de distance et la clarté du signal. Les RG6 et RG59 peuvent-ils transmettre des signaux jusqu'à quelle fréquence ? Les plages de fréquences typiques utilisables sont : RG6 : ~3 GHz maximum RG59 : ~1 GHz maximum Pour les systèmes à haut débit (internet, satellite, TVHD), la capacité haute fréquence du RG6 est essentielle. Le RG59 n'est acceptable que pour la vidéo basse fréquence où les demandes de bande passante sont minimes. Pourquoi le RG6 a-t-il une perte de signal plus faible ? Le RG6 présente une atténuation plus faible, principalement en raison de son conducteur plus gros (18 AWG) et de son diélectrique en mousse avec une constante diélectrique plus faible. Ces facteurs réduisent à la fois les pertes résistives et diélectriques sur de grandes longueurs de câbles. Le blindage plus épais minimise également la dégradation du signal induite par les EMI, améliorant ainsi les performances globales des systèmes RF modernes. Tableau : Principales différences techniques Paramètre RG6 RG59 Taille du conducteur 18 AWG 20 à 22 AWG Diélectrique Mousse PE PE solide Blindage Double ou Quad Simple ou double Fréquence utilisable Jusqu'à ~3 GHz Jusqu'à ~1 GHz Atténuation Faible Plus haut DO ~7,0 mm ~6,0 mm Utilisation idéale Satellite, haut débit, télévision numérique CCTV analogique, courtes séquences basse fréquence Quelles applications utilisent RG6 ou RG59 ? Le RG6 est utilisé pour la télévision, le satellite, l'Internet haut débit et la distribution RF haute fréquence en raison de sa faible perte et de son blindage plus puissant. Le RG59 est principalement utilisé pour la vidéosurveillance analogique, les systèmes de caméras DVR et les signaux vidéo basse fréquence à courte distance. Choisissez RG6 pour les installations numériques ou à long terme, et RG59 pour les configurations courtes de caméras analogiques ou les équipements existants. Comprendre où RG6 et RG59 sont utilisés (et pourquoi) permet d'éviter des erreurs d'installation coûteuses. Bien que les deux soient des câbles coaxiaux de 75 ohms, leurs caractéristiques de performance les rendent adaptés à des systèmes très différents. Scénario d'installation Câble recommandé Raison Antenne satellite au récepteur RG6 Haute fréquence (950-2 150 MHz) Modem câble/haut débit RG6 Faible perte, options à quatre boucliers Distribution de télévision numérique RG6 Prend en charge les fréquences > 1 GHz Vidéosurveillance HD (AHD/TVI/CVI) RG6 Meilleures performances longue distance CCTV analogique (CVBS) RG59 Fonctionne bien en dessous de 50 MHz Courtes diffusions vidéo en intérieur RG59 Flexible, facile à acheminer Antenne FM/UHF/VHF RG6 Meilleures performances RF Vidéo composite héritée RG59 Compatible basse fréquence RG6 dans les installations modernes Le RG6 domine aujourd’hui l’infrastructure numérique car il fonctionne extrêmement bien aux hautes fréquences. La télévision par câble, les antennes paraboliques et l'Internet haut débit utilisent tous des bandes de fréquences qui s'étendent bien au-dessus de 1 GHz, bien au-delà de la plage fiable du RG59. Le RG6 prend en charge des signaux jusqu'à ~ 3 GHz, permettant une transmission RF longue distance fiable avec une atténuation minimale du signal. Les utilisations typiques incluent : Télévision par câble (DVB-T, QAM) Télévision par satellite (950-2 150 MHz) Modems câble DOCSIS Internet haut débit Distribution vidéo multiroom Antennes RF alimentant les amplificateurs Diffusion FM, VHF et UHF Les installations nécessitant une exposition extérieure, telles que les antennes paraboliques, bénéficient également de la gaine plus épaisse du RG6, d'un blindage plus solide et d'options résistantes aux UV. RG59 dans les installations anciennes et spécialisées Le RG59 est idéal pour les applications basse fréquence qui ne nécessitent pas de transmission de signal longue distance. Les systèmes de vidéosurveillance analogiques fonctionnent à des fréquences extrêmement basses (inférieures à 50 MHz) et, comme ces systèmes sont généralement installés sur de courtes distances (15 à 40 mètres), le RG59 fonctionne bien et est plus flexible à acheminer. Applications courantes du RG59 : Systèmes de caméras de vidéosurveillance analogiques Vidéo en bande de base CVBS Équipement vidéo composite plus ancien Courtes séquences vidéo en intérieur RF basse fréquence ou configurations de test Acheminement flexible à l’intérieur d’enceintes étanches Cependant, le RG59 ne convient pas pour : Télévision par satellite Internet par câble Canaux QAM numériques Antennes haute fréquence Longs parcours de câbles (plus de 40 à 50 mètres) Une réalité hybride sur le terrain De nombreux installateurs rencontrent encore des environnements mixtes. Les bâtiments anciens peuvent avoir du RG59 intégré dans les murs, tandis que les systèmes modernes nécessitent du RG6. Dans de tels cas, des problèmes de performances surviennent souvent en raison d’une inadéquation de fréquence. C'est pourquoi de nombreux techniciens recommandent de remplacer le RG59 par le RG6 lorsque cela est possible. Explorons les applications plus en détail. Quel câble est le meilleur pour la télévision, le satellite et l’Internet haut débit ? Le RG6 est le câble approprié pour tous les systèmes modernes de télévision numérique et Internet. Ces services fonctionnent à hautes fréquences (600 MHz-2 GHz), dépassant largement la portée du RG59. Les conceptions à conducteur plus épais et à quadruple blindage du RG6 garantissent une transmission stable, même sur des trajets plus longs ou sur plusieurs divisions. Le RG59 est-il meilleur pour les systèmes de vidéosurveillance ou de caméras analogiques ? Oui, les signaux vidéo CCTV analogiques se situent bien dans la zone idéale du RG59. La flexibilité du RG59 permet d'acheminer les câbles à l'intérieur des bâtiments, et son coût inférieur le rend pratique pour les grands déploiements de caméras. Cependant, les caméras IP (qui utilisent Ethernet et non coax) ne bénéficient pas du RG59. Les antennes RF ou les appareils IoT utilisent-ils RG6 ou RG59 ? La plupart des antennes RF, notamment FM, UHF et VHF, utilisent le RG6 en raison d'exigences de fréquence plus élevées. Certaines cartes IoT ou modules RF intégrés peuvent utiliser un micro-coaxial ou un RG174 en interne, mais les flux RF au niveau du bâtiment utilisent presque toujours le RG6. Quand ne devriez-vous pas utiliser le RG59 ? Évitez le RG59 pour : Parcourt plus de 50 mètres Télévision numérique Internet par câble Antennes satellites Tout ce qui dépasse ~1 GHz L'utilisation du RG59 dans des systèmes haute fréquence entraîne de graves pertes, des images fantômes, une pixellisation ou une défaillance complète du signal. Comment les connecteurs affectent-ils les performances des RG6 et RG59 ? Les connecteurs ont un impact sur la qualité du signal en maintenant l'impédance, en garantissant un ajustement mécanique stable et en minimisant la perte d'insertion. Le RG6 utilise généralement des connecteurs de type F ou BNC conçus pour son plus grand diamètre, tandis que le RG59 utilise des connecteurs BNC ou RCA plus petits. L'utilisation d'un mauvais connecteur ou d'un placage de mauvaise qualité peut entraîner des réflexions, des pertes, du bruit ou des performances intermittentes du signal. Adaptez toujours le connecteur au type de câble et aux exigences de fréquence. Type de câble Connecteurs communs Cas d'utilisation typiques RG6 Type F, BNC TV, satellite, haut débit RG59 BNC, RCA CCTV, vidéo analogique Quad-bouclier RG6 Type F à compression Installations extérieures, satellite RG59 Flexible BNC à sertir Vidéosurveillance à l'intérieur des bâtiments Les performances des RG6 et RG59 dépendent non seulement du câble lui-même mais également des connecteurs utilisés. Un système coaxial est aussi solide que son point de terminaison le plus faible : de mauvais connecteurs ou une mauvaise adaptation peuvent perturber l'impédance, créer des réflexions et dégrader la stabilité globale du signal. Différences entre les types de connecteurs Les câbles RG6 sont physiquement plus épais, nécessitant des connecteurs avec une virole et un manchon plus grands. Les connecteurs de type F sont les plus courants sur RG6 pour les installations de télévision et haut débit car ils fonctionnent bien aux hautes fréquences. Les connecteurs BNC sont utilisés lorsqu'un verrouillage précis et un couplage rapide sont requis. Le diamètre plus petit du RG59 le rend compatible avec les connecteurs BNC et RCA plus petits. On les trouve généralement dans les systèmes de vidéosurveillance et de vidéo analogique courte. Qualité des matériaux et du placage La qualité du connecteur affecte considérablement les performances. Les contacts plaqués or améliorent la résistance à la corrosion et réduisent les micro-pertes, tandis que les corps nickelés assurent la durabilité. Un mauvais placage ou des matériaux bon marché peuvent s'oxyder avec le temps, augmentant la résistance et provoquant des signaux intermittents ou dégradés. Pour les applications RF supérieures à 1 GHz, la précision du connecteur devient critique. Même un connecteur de type F légèrement desserré peut causer des problèmes majeurs dans une configuration satellite ou haut débit. Ajustement mécanique et blindage Une connexion sécurisée garantit une impédance constante. Des connecteurs desserrés peuvent introduire du bruit, augmenter le VSWR ou créer des réflexions de signal. Les câbles RG6 à quadruple blindage nécessitent souvent des connecteurs spécialement conçus pour maintenir la continuité du blindage. Méthodes de terminaison du connecteur Il existe trois principaux types de terminaison : Connecteurs à sertir — rapides et fiables pour la plupart des installateurs Connecteurs à compression : meilleur blindage et résistance aux intempéries Connecteurs torsadés — peu coûteux, mais non recommandés pour les applications haute fréquence Les connecteurs à compression sont la norme pour les installations satellite et haut débit en raison de leur solidité et de leur stabilité à long terme. Connecteurs originaux ou compatibles Sino-Media fournit des connecteurs compatibles de marque originale et de haute qualité. Les connecteurs originaux garantissent une tolérance stricte et le respect des certifications. Les connecteurs compatibles offrent des performances rentables pour la plupart des applications de vidéosurveillance ou basse fréquence. Il est essentiel d'adapter le connecteur au diamètre du câble et à la plage de fréquences. Quels connecteurs sont courants pour RG6 (type F, BNC) ? RG6 utilise fréquemment des connecteurs de type F pour la télévision et le haut débit car ils prennent en charge les hautes fréquences avec une faible perte. Des connecteurs BNC sont parfois ajoutés lorsqu'une interface de verrouillage est requise. Quels connecteurs sont communs pour RG59 (BNC, RCA) ? Les connecteurs BNC dominent les installations de vidéosurveillance analogiques, tandis que les connecteurs RCA apparaissent dans les anciens systèmes AV. Le RG59 étant plus petit, ces connecteurs s’adaptent facilement et ne nécessitent pas de ferrules surdimensionnées. Quel est l'impact de la qualité du connecteur et du placage sur la perte de signal ? Le placage de haute qualité empêche la corrosion et maintient une interface électrique propre. De meilleurs connecteurs réduisent la perte d'insertion et garantissent la stabilité du signal à long terme. De mauvais connecteurs provoquent une pixellisation, du bruit ou des pertes. Avez-vous besoin de connecteurs de marque originale ou compatibles ? Les connecteurs de marque originale sont recommandés pour les systèmes haute fréquence sensibles à la certification tels que le satellite ou l'internet DOCSIS. Les connecteurs compatibles sont suffisants pour les installations de vidéosurveillance, de vidéo analogique ou économiques. Comment choisir entre RG6 et RG59 pour votre projet ? Choisissez RG6 si votre projet nécessite des hautes fréquences, des trajets longue distance ou des signaux TV/haut débit numériques. Utilisez le RG59 uniquement pour les installations vidéo CCTV analogiques ou en bande de base courtes et basse fréquence. Tenez compte de facteurs tels que la longueur du câble, les besoins en matière de blindage, l'exposition environnementale et la bande passante requise. Si votre système fonctionne au-dessus de 1 GHz ou au-delà de 50 mètres, RG6 est le bon choix. Choisir le bon câble ne consiste pas simplement à choisir un diamètre : il s'agit également de comprendre les exigences du système, l'environnement d'installation, l'atténuation acceptable et la plage de fréquences. De nombreux échecs d'installation se produisent parce que la sélection des câbles était basée sur l'apparence plutôt que sur les besoins réels en termes de performances. Exigence Utiliser RG6 Utiliser RG59 Longue distance (>50m) ✔ Oui ✘ Non Haute fréquence (>1 GHz) ✔ Oui ✘ Non Télévision numérique / satellite ✔ Oui ✘ Non CCTV analogique (court terme) ✘ Pas nécessaire ✔ Oui Environnement EMI solide ✔ Quad-bouclier RG6 ✘ Faible blindage Espaces d'installation restreints ✘ Plus rigide ✔ Plus flexible Distance et perte de signal Le conducteur plus épais et le diélectrique en mousse du RG6 réduisent considérablement l'atténuation. Cela fait du RG6 le choix supérieur pour tout ce qui implique : Longs parcours de câbles (plus de 50 mètres) Distribution multi-étages ou multi-pièces Installations extérieures Câbles antenne parabolique vers récepteur Le RG59 a du mal sur les longues distances. À seulement 30 à 40 mètres, vous remarquerez peut-être déjà du bruit d’image ou une instabilité du haut débit. Exigences de fréquence La fréquence est le facteur le plus important. Au-dessus de 1 GHz → Utiliser RG6 En dessous de 50 MHz → RG59 est acceptable La télévision numérique, l'Internet DOCSIS et les signaux satellite fonctionnent tous à des centaines de MHz, voire dans la gamme des GHz. Le RG59 ne peut pas maintenir l'intégrité du signal à ces fréquences. Blindage et environnement EMI Dans les environnements électriquement bruyants (usines, salles de télécommunications, à proximité de lignes électriques), le blindage est important. RG6 est généralement disponible : Double bouclier Blindage quadruple (feuille + tresse + feuille + tresse) Le Quad-shield RG6 offre une réjection du bruit bien supérieure. RG59 est disponible principalement sous la forme : Bouclier unique Double bouclier (moins courant) Si votre système est sensible aux EMI, le RG59 est rarement un choix sûr. Flexibilité et routage Le RG59 est plus fin et plus flexible, ce qui facilite son installation dans des conduits étroits ou des faisceaux de câbles denses. Les installations de vidéosurveillance intérieures préfèrent parfois le RG59 simplement parce qu'il passe facilement à travers des chemins de plafond complexes. Type de système Voici une référence rapide : Type de système Câble recommandé Raison Télévision par satellite RG6 Haute fréquence, longue distance Internet par câble RG6 Faible perte, options à quatre boucliers Télévision numérique RG6 Prise en charge haute fréquence CCTV analogique RG59 Fonctionne bien aux basses fréquences Vidéosurveillance HD (AHD, TVI, CVI) RG6 Moins d'atténuation sur la distance Antenne FM/UHF/VHF RG6 Performances du haut débit Ancien AV composite RG59 Flexible, basse fréquence Considérations environnementales et de veste RG6 est souvent disponible avec des vestes spécialisées : Résistant aux UV en extérieur Inondé/rempli de gel pour l'enterrement Résistant au feu ou LSZH pour les bâtiments tertiaires Le RG59 offre généralement moins d’options de veste. Choisir le bon câble signifie en fin de compte adapter ses caractéristiques physiques et électriques aux exigences de votre système. Si l’installation doit prendre en charge des systèmes numériques modernes ou des mises à niveau futures, le RG6 constitue généralement l’investissement le plus sûr. Quel câble est le meilleur pour les courses longue distance ? Le RG6 est supérieur car son conducteur plus épais et son diélectrique en mousse réduisent considérablement la perte de signal. Il peut parcourir plus de 100 mètres avec une atténuation gérable, tandis que le RG59 fonctionne rarement au-delà de 40 à 50 mètres. Lequel offre un meilleur blindage EMI ? Le RG6 est disponible en version quad-shield, ce qui le rend idéal pour les zones à fortes interférences. Le blindage simple ou double du RG59 ne peut pas correspondre au RG6 dans les environnements bruyants. La flexibilité ou le diamètre extérieur du câble sont-ils plus importants pour votre application ? Le RG59 est plus facile à installer dans les espaces restreints. Toutefois, la flexibilité ne doit pas éclipser les performances. Dans les systèmes nécessitant une stabilité haute fréquence, le RG6 reste nécessaire même si le routage est plus difficile. À quelles questions les ingénieurs doivent-ils répondre avant de sélectionner un câble coaxial ? Les ingénieurs doivent confirmer : Quelle fréquence le système utilise-t-il ? Quelle est la longueur maximale du câble ? Quel niveau de blindage est nécessaire ? Installation intérieure ou extérieure ? Le système sera-t-il mis à niveau ultérieurement ? Quel type de connecteur est requis ? Disposer de ces informations garantit un choix optimal. Comment Sino-Media prend-il en charge les assemblages de câbles coaxiaux RG6 et RG59 personnalisés ? Sino-Media fournit des assemblages de câbles coaxiaux RG6 et RG59 personnalisés avec des dessins rapides, sans MOQ, un prototypage rapide et des certifications complètes. Les ingénieurs peuvent personnaliser la longueur, les connecteurs, le blindage, les gaines et la résistance environnementale. Avec un traitement des dessins en 30 minutes et une inspection stricte à 100 %, Sino-Media soutient les OEM, les équipes R&D et les distributeurs qui ont besoin de solutions coaxiales fiables et flexibles. Sino-Media se démarque sur le marché de l'assemblage de câbles coaxiaux en proposant une personnalisation basée sur l'ingénierie, des délais de livraison rapides et une assistance en matière de certification mondiale. Contrairement aux fournisseurs qui proposent uniquement des bobines coaxiales standard, Sino-Media se spécialise dans les assemblages sur mesure adaptés aux exigences électriques, mécaniques et environnementales spécifiques. Options de personnalisation complètes Les clients peuvent spécifier la configuration exacte nécessaire : Type de câble : RG6, RG59 ou autres types coaxiaux Tolérance de longueur de câble Gaine extérieure (PVC, PE, LSZH, FEP, PU, ​​résistant aux UV, ignifuge) Type de connecteur : connecteurs de type F, BNC, RCA, SMA, N ou personnalisés Brochages, polarité et normes de terminaison Niveau de blindage (double ou quad) Résistance à l'environnement (huile, UV, chaleur, froid, produits chimiques) Ces capacités prennent en charge des secteurs tels que les communications par satellite, la radiodiffusion, les systèmes de sécurité, l'automatisation industrielle, l'électronique médicale et les installations commerciales. Dessins techniques rapides De nombreux clients fournissent des informations incomplètes, parfois simplement une photo du câble. Sino-Media aide à interpréter les exigences et crée des dessins CAO professionnels dans : 30 minutes pour les demandes urgentes 1 à 3 jours standard Chaque commande comprend un dessin pour confirmation du client avant le début de la production, évitant ainsi les malentendus et garantissant la précision. Avantages des délais de livraison Sino-Media vous propose : Échantillons en 2 à 14 jours Échantillons urgents dans 2 à 3 jours Production de masse en 2 à 4 semaines Production de masse urgente en ~2 semaines Cette rapidité permet aux équipes R&D de réaliser rapidement des prototypes et aux usines OEM de respecter des délais serrés. Qualité et certification Tous les produits sont soumis à une inspection stricte à 100 %, notamment : Inspection des processus Inspection finale Inspection avant expédition Sino-Media fournit une documentation complète : UL OIN RoHS ATTEINDRE SPFA COC ROUCOULER Cela est essentiel pour la conformité mondiale, notamment en Europe, aux États-Unis et au Japon. Servir différents types de clients Distributeurs recevant des demandes basées sur un modèle Des ingénieurs soucieux de précision et de fiabilité technique Les usines OEM se concentrent fortement sur les prix, l’évolutivité et les délais de livraison Acheteurs généraux ayant besoin de devis sur plans Chaque groupe bénéficie de la flexibilité, de l'expérience technique et de la réactivité de Sino-Media. Quelles options personnalisées sont disponibles (longueur, connecteur, blindage, gaine) ? Les clients peuvent personnaliser le type de câble, le matériau de la gaine, le niveau de blindage, le style de connecteur, la décharge de traction, l'orientation de la construction, etc. Chaque assemblage est réalisé selon des dessins approuvés. Quelle est la rapidité des dessins techniques et des délais de livraison des échantillons ? Les dessins urgents ne prennent que 30 minutes et les dessins standards prennent 1 à 3 jours. Les délais de livraison des échantillons varient de 2 à 14 jours en fonction de la complexité. Quelles certifications sont fournies (UL, ISO, RoHS, REACH, PFAS) ? Sino-Media propose toutes les principales certifications mondiales, permettant aux clients de passer facilement les approbations réglementaires, les contrôles de conformité et le dédouanement. Pourquoi les ingénieurs, les usines OEM et les distributeurs choisissent-ils Sino-Media ? Parce que Sino-Media combine expertise en ingénierie, flexibilité de personnalisation, temps de réponse rapides, certifications mondiales et options de prix compétitives, ce qui est idéal pour les projets haut de gamme et les commandes OEM sensibles aux coûts. Conclusion : Prêt à vous procurer des assemblages RG6 ou RG59 personnalisés ? Choisir entre RG6 et RG59 n’est que la première étape. Une fois que vous connaissez le bon type de câble, vous avez également besoin des connecteurs, du niveau de blindage, de la protection de l'environnement et des détails d'assemblage précis. Sino-Media est prêt à vous aider, que vous soyez un ingénieur définissant un nouveau produit, un distributeur proposant de grandes quantités ou une usine OEM exigeant une qualité constante et une livraison rapide.

Les câbles coaxiaux existent depuis plus d'un siècle, mais leur pertinence ne s'est pas démentie : en fait, ils sont devenus encore plus essentiels à la connectivité moderne. Des systèmes RF haute fréquence aux configurations WiFi domestiques, en passant par les antennes 5G, les appareils IoT, les instruments médicaux, l'électronique aéronautique et les systèmes de communication militaires, les câbles coaxiaux alimentent silencieusement les pipelines numériques qui maintiennent notre monde connecté. Pourtant, très peu d’utilisateurs comprennent pleinement ce que fait réellement un câble coaxial, pourquoi il est conçu ainsi et comment le choix du bon câble a un impact direct sur les performances, la stabilité et la sécurité. Avant d’aller plus loin, voici une réponse courte et directe à la grande question : Un câble coaxial transmet des signaux électriques haute fréquence avec une faible perte et un fort blindage EMI, ce qui le rend idéal pour les systèmes de communication RF, d'antenne, à large bande, par satellite et sans fil. Sa structure en couches (conducteur central, diélectrique, blindage et gaine extérieure) protège l'intégrité du signal sur de longues distances. Les câbles coaxiaux sont utilisés dans les configurations WiFi, les réseaux de télécommunications, les équipements médicaux et les appareils militaires, offrant une transmission de données stable et résistante au bruit là où des performances constantes sont essentielles. Mais voici la partie à laquelle la plupart des gens ne pensent jamais : chaque câble coaxial à l'intérieur d'un appareil ou d'un système représente une chaîne de choix techniques : impédance, matériaux diélectriques, type de connecteur, niveau de blindage, résistance environnementale, tolérance de longueur, flexibilité et brochage personnalisé. Une mauvaise décision peut avoir un impact sur la fiabilité, la préparation à la certification et les performances électromagnétiques d'une gamme entière de produits. Cet article vous plonge dans les coulisses, expliquant non seulement le fonctionnement des câbles coaxiaux, mais également la manière dont les ingénieurs, les usines OEM et les distributeurs les évaluent, les personnalisent et les approvisionnent. En cours de route, nous explorerons des questions du monde réel telles que « Le câble coaxial est-il meilleur qu'Ethernet ? », « Le Wi-Fi a-t-il besoin d'un câble coaxial ? » et « Pouvez-vous utiliser le Wi-Fi sans ligne coaxiale ? Et à la fin, si vous concevez, mettez à niveau ou achetez des assemblages de câbles coaxiaux, vous découvrirez pourquoi les entreprises mondiales (des ingénieurs RF en Allemagne aux OEM en Corée en passant par les distributeurs aux États-Unis) se tournent vers Sino-Media pour des dessins rapides, une fabrication de précision, un prototypage sans MOQ et des certifications de classe mondiale. Allons-y. Qu'est-ce qu'un câble coaxial et comment ça marche ? Un câble coaxial fonctionne en guidant les signaux haute fréquence à travers un conducteur central entouré d'une couche diélectrique et d'un blindage. Cette géométrie crée un chemin d'impédance contrôlée qui réduit la perte de signal et bloque les interférences électromagnétiques. Le blindage et la gaine protègent le signal afin qu'il reste stable sur de longues distances, ce qui rend le câble coaxial idéal pour les systèmes RF, d'antenne et à large bande. Sa conception unique permet une transmission propre et silencieuse. Comprendre la fonctionnalité du câble coaxial nécessite d’examiner à la fois sa structure physique et son comportement électromagnétique. Contrairement aux câbles à paire torsadée ou en nappe, les câbles coaxiaux maintiennent une distance constante entre le conducteur et le blindage, formant ainsi une géométrie cylindrique précise. Cette uniformité garantit une impédance constante (généralement 50 Ω ou 75 Ω) permettant aux signaux de voyager avec un minimum de réflexions, de pertes ou de distorsions. Les ingénieurs choisissent les câbles coaxiaux pour une raison principale : l'intégrité du signal. Lorsqu'il s'agit de fréquences RF (MHz à GHz), même de petites perturbations d'impédance ou de blindage peuvent entraîner des baisses de performances mesurables. Les câbles coaxiaux empêchent cela en fournissant un chemin de transmission stable et protégé. Le blindage, souvent en cuivre ou en aluminium tressé, forme une cage de Faraday autour du noyau du signal. Cette construction bloque les interférences électromagnétiques (EMI), maintient un faible bruit et réduit considérablement le risque de fuite de signal. Au-delà de la structure, les matériaux comptent. Le diélectrique peut être du PE, du PTFE ou de la mousse isolante ; chacun influence la vitesse, la tolérance à la température et la flexibilité. Les gaines peuvent être en PVC, LSZH (faible fumée et zéro halogène), FEP, PU ou des composés personnalisés en fonction de l'environnement : chaleur élevée, risque d'incendie, exposition aux UV, corrosion ou contact avec l'huile. Toutes ces spécifications déterminent la durabilité et la conformité aux normes telles que les exigences UL, RoHS, REACH ou sans PFAS. La fréquence du signal détermine également le choix du câble. Les appareils médicaux à ultrasons peuvent nécessiter un micro-coaxial ultra-flexible avec un diamètre extérieur minimal ; les faisceaux de radars automobiles nécessitent un assemblage robuste avec contrôle EMI ; les stations de base ont besoin de câbles RF plus épais pour transmettre la puissance aux hautes fréquences sans surchauffe. C'est pourquoi de nombreux acheteurs comptent sur une assistance technique : choisir le bon câble est une évaluation technique, pas un simple achat. Enfin, la géométrie des câbles coaxiaux leur permet de surpasser Ethernet dans certaines applications RF. Alors qu'Ethernet excelle dans la transmission de données numériques, le câble coaxial offre un blindage supérieur et une stabilité d'impédance pour les signaux analogiques et RF. Cela nous amène à la section suivante. Quelle est la structure d’un câble coaxial ? Un câble coaxial est constitué de quatre couches principales disposées concentriquement : Couche Description Fonction Conducteur intérieur Noyau en cuivre/acier Porte le signal Diélectrique PE, PTFE, mousse Maintient l'espacement et l'impédance Blindage Tresse, papier d'aluminium ou les deux Bloque les EMI et stabilise le signal Veste extérieure PVC, PTFE, LSZH, PU Protection mécanique et environnementale Cette géométrie minimise les fuites de signal, permettant une transmission longue distance avec de faibles pertes. Comment le blindage coaxial protège-t-il les signaux ? Les sources EMI (moteurs, radios, lignes électriques, circuits imprimés) peuvent facilement déformer les signaux. Le blindage coaxial crée une cage de Faraday qui absorbe ou dévie les interférences. Un tressage de haute qualité augmente l'efficacité du blindage, tandis que les câbles à double blindage fournissent des signaux encore plus clairs pour les environnements RF exigeants. Qu'est-ce qui différencie les câbles coaxiaux des autres types de câbles ? Les câbles à paire torsadée (Ethernet) s'appuient sur une signalisation différentielle pour réduire le bruit, mais le câble coaxial utilise un blindage physique et une impédance contrôlée. En conséquence, les câbles coaxiaux excellent dans la transmission RF analogique, le haut débit longue distance et les environnements où les interférences électromagnétiques sont sévères. Le coaxial est-il meilleur qu’Ethernet pour la transmission de données ? Le coaxial est meilleur pour les signaux analogiques RF, haut débit et haute fréquence, tandis qu'Ethernet est meilleur pour les réseaux de données numériques. Dans les systèmes Internet WiFi ou par câble, le câble coaxial gère le signal RF entrant du FAI, tandis qu'Ethernet distribue les données numériques localement. Les deux sont essentiels mais servent des objectifs différents. Que fait un câble coaxial dans l’électronique moderne ? Un câble coaxial transporte des signaux RF et haute fréquence pour les routeurs WiFi, les modems, les antennes, les récepteurs satellite, les stations de base de télécommunications, les systèmes médicaux, les appareils aérospatiaux et les capteurs industriels. Il garantit une communication stable et à faible bruit dans de nombreux secteurs. Sans câbles coaxiaux, la plupart des systèmes sans fil et à large bande ne pourraient pas fonctionner. Domaine d'application Exemples d'appareils Fonction du câble coaxial Exigences typiques Réseau domestique et de bureau Routeurs WiFi, modems câble Fournit un signal RF haut débit du FAI 75Ω RG6, bon blindage Télécom et sans fil Antennes 4G/5G, stations de base Connecte les radios et les frontaux RF Câbles 50Ω à faibles pertes Navigation Récepteurs GPS Achemine les signaux GNSS sensibles Blindage élevé, faible bruit Médical Echographie, imagerie Transfère des données haute fréquence Petit diamètre extérieur, flexible Automobile et industriel Radar, capteurs, robotique Liens de contrôle et de détection RF Veste robuste, résistance EMI Aérospatiale et défense Avionique, radar RF fiable dans des conditions extrêmes Large température, haute fiabilité Chaque système sans fil commence par un chemin de transmission filaire et les câbles coaxiaux se trouvent au centre de cette transition. Qu'il s'agisse de votre routeur WiFi domestique recevant un signal haut débit via un connecteur coaxial de type F ou d'une antenne 5G alimentant la puissance RF via des connecteurs SMA, les câbles coaxiaux constituent le pont entre la communication filaire et sans fil. Dans les configurations WiFi, les câbles coaxiaux ne transportent pas eux-mêmes les signaux WiFi (le WiFi est sans fil), mais ils transmettent le signal RF de votre FAI à votre modem ou routeur. Une fois que le routeur reçoit le signal, il le convertit en WiFi. Sans câble coaxial, l’Internet par câble ne peut pas atteindre votre routeur en premier lieu. Dans les environnements industriels, médicaux, militaires et aérospatiaux, le câble coaxial joue un rôle encore plus critique. Il prend en charge les équipements d'imagerie, les radars, la télémétrie, la détection RF, la navigation, la surveillance à distance et la transmission IoT. Étant donné que ces secteurs exigent de la fiabilité, le blindage, l'impédance et les matériaux du câble influencent directement la précision et la sécurité du système. Du point de vue de l'approvisionnement, les ingénieurs ont souvent besoin de longueurs personnalisées, de connecteurs inhabituels, de gaines spéciales (PTFE haute température, PU résistant aux UV, gaines sans halogène) et de tests stricts. C'est pourquoi la capacité de Sino-Media à fournir des dessins rapides en 30 minutes et à créer des assemblages complexes sans MOQ constitue un avantage concurrentiel. Les projets d'ingénierie à grande diversité et à faible volume nécessitent une réponse rapide et une fabrication de précision, et non des câbles destinés au marché de masse. L'électronique moderne est devenue plus petite, plus légère et plus puissante, poussant les fabricants à adopter le micro-coaxial, des réglages OD personnalisés et des brochages spécialisés. Les équipementiers s’appuient de plus en plus sur des fournisseurs capables de s’adapter rapidement. L'expérience de Sino-Media avec les câbles RG174, RG316, RG178, à faible perte et les assemblages mini-coaxiaux en fait un partenaire solide pour les équipes R&D qui ont besoin d'un prototypage rapide et d'une qualité stable. Comment le câble coaxial transmet-il les signaux haute fréquence ? Les signaux RF voyagent le long du conducteur interne tandis que le diélectrique et le blindage maintiennent l'impédance et minimisent la réflexion. À hautes fréquences, même un espacement ou une flexion de l’ordre d’un millimètre peut altérer les performances, c’est pourquoi la fabrication de précision est importante. Quelles applications dépendent des câbles coaxiaux ? Modems et routeurs WiFi Antennes 4G/5G Récepteurs GPS Télévision par satellite Échographie et imagerie médicale Radar automobile Communication militaire Capteurs RF industriels Chaque application nécessite un blindage, des matériaux et des connecteurs différents. Quelles industries dépendent des assemblages coaxiaux hautes performances ? La fabrication de l'aérospatiale, de la défense, du médical, des télécommunications, de l'automobile et de l'IoT s'appuie fortement sur des assemblages coaxiaux personnalisés. Ces industries ont souvent besoin de matériaux prêts à être certifiés (UL, ISO, RoHS, REACH, sans PFAS) fournis par Sino-Media. À quoi sert le câble coaxial pour les routeurs et modems WiFi ? Les câbles coaxiaux transmettent le signal RF haut débit entrant à votre modem. Le modem transfère ensuite le trafic numérique vers Ethernet ou WiFi. Sans câble coaxial, l’Internet par câble ne peut pas fonctionner, même si le WiFi lui-même est sans fil. Quels types de câbles coaxiaux sont couramment utilisés ? Les câbles coaxiaux courants incluent les variantes RG174, RG316, RG178, RG58, RG6 et à faible perte. Ils diffèrent par leur impédance, leur diamètre, leur blindage, leur flexibilité, leurs matériaux et leurs performances en fréquence. La sélection du bon câble coaxial dépend de l'application prévue (telle que les modules RF, l'Internet haut débit, le GPS, les antennes ou les mesures industrielles) et des contraintes mécaniques ou environnementales de l'appareil. Les câbles coaxiaux existent en de nombreuses variantes, chacune étant conçue pour différentes plages de fréquences, niveaux de puissance, conditions environnementales et méthodes d'intégration de dispositifs. Comprendre leurs distinctions est crucial pour les ingénieurs qui doivent optimiser les performances du signal, réduire les pertes et garantir la compatibilité avec les équipements RF. Type de câble Impédance Env. Diamètre extérieur (mm) Diélectrique Principales fonctionnalités Applications RG174 50 Ω ~2,8 PE Très flexible Modules RF compacts, câblage interne RG316 50 Ω ~2,5 PTFE Haute température, faibles pertes Aérospatiale, micro-ondes RF RG178 50 Ω ~1,8 PTFE Ultra-mince IoT, wearables RG58 50 Ω ~5,0 PE RF à usage général Réseaux hérités, radios RG59 75 Ω ~6.1 PE/Mousse Câble vidéo 75Ω CCTV, vidéo basse fréquence RG6 75 Ω ~6,9 Mousse PE Faible atténuation Télévision par câble, haut débit La série RG est la classification la plus connue. Bien qu'à l'origine standardisés pour les applications radio militaires, ces câbles ont évolué vers une utilisation commerciale et industrielle généralisée. Chaque câble RG diffère par le diamètre du conducteur intérieur, la composition diélectrique, le type de blindage, le matériau de la gaine extérieure et les fréquences de fonctionnement typiques. Par exemple, le RG174 est fin et flexible, ce qui le rend adapté aux espaces restreints ou aux appareils portables, tandis que le RG316, avec son isolation en PTFE, offre une plus grande stabilité en température et une perte moindre aux fréquences micro-ondes. L'impédance est une caractéristique principale utilisée pour regrouper les câbles coaxiaux. Les câbles coaxiaux de 50 Ω (par exemple RG174, RG316, RG58) sont généralement utilisés pour la communication RF, les équipements de test, les antennes et les instruments. Les câbles 75 Ω (par exemple, RG6, RG59) sont optimisés pour les systèmes haut débit, vidéo et satellite car ils présentent une atténuation plus faible aux hautes fréquences lors de la transmission de signaux numériques sur de plus longues distances. Une autre considération concerne la construction du blindage. Le blindage coaxial peut être à simple tresse, à double tresse, feuille + tresse ou à trois boucliers. Une efficacité de blindage plus élevée réduit la sensibilité aux interférences électromagnétiques, ce qui fait du blindage multicouche un choix privilégié pour les environnements électroniques densément peuplés ou les systèmes sensibles aux interférences. Le matériau diélectrique affecte également de manière significative les performances. Le PE solide est économique et fiable pour une utilisation générale, tandis que les diélectriques en PTFE et en mousse offrent une vitesse de signal améliorée et une perte réduite, en particulier aux fréquences plus élevées. Les diélectriques en mousse sont couramment utilisés dans les câbles à faibles pertes conçus pour la transmission de signaux sur de longues distances. D'un point de vue mécanique, les matériaux de l'enveloppe extérieure peuvent varier considérablement en fonction de l'exposition environnementale. Le PVC offre une protection de base pour les applications intérieures. Pour les environnements difficiles, des gaines en PTFE, FEP ou polyuréthane peuvent être nécessaires pour survivre à des températures extrêmes, à l'abrasion, à l'huile ou aux produits chimiques. Les vestes LSZH (Low Smoke Zero Halogen) sont souvent obligatoires dans les installations publiques ou les centres de données. Les applications peuvent aller du haut débit grand public et de la télévision par satellite (utilisant généralement RG6) aux appareils IoT compacts nécessitant des assemblages micro-coaxiaux comme le RG178 ou un câble coaxial mince personnalisé. Dans les systèmes médicaux, des câbles coaxiaux miniatures peuvent être intégrés dans des sondes ou des appareils d'imagerie où la taille et la flexibilité sont essentielles. En comprenant ces variations et la façon dont les paramètres physiques et électriques interagissent, les ingénieurs peuvent sélectionner des câbles coaxiaux qui offrent une transmission optimale du signal avec un minimum d'interférences et une fiabilité maximale. Quelles sont les différences entre les câbles de la série RG ? Les câbles RG diffèrent par la taille des conducteurs, les niveaux d'atténuation, les matériaux de gaine, l'efficacité du blindage et les caractéristiques thermiques. Le RG174 offre une grande flexibilité et un petit diamètre extérieur, utilisé dans les modules RF compacts. Le RG316 offre une excellente résistance thermique et chimique grâce aux matériaux PTFE. Le RG178 est ultra fin, adapté aux appareils légers ou miniatures. Le RG58 est utilisé dans les réseaux existants et les systèmes RF. RG6 est la norme pour la télévision par câble et la distribution haut débit. Comment les valeurs d'impédance affectent-elles les performances ? L’utilisation de la bonne impédance est essentielle pour l’intégrité du signal. 50 Ω est optimal pour la transmission RF, les antennes et les équipements de test où l'efficacité du transfert d'énergie et la gestion de la puissance sont importantes. 75 Ω est idéal pour la vidéo numérique et le haut débit car il présente une atténuation plus faible aux hautes fréquences. Une adaptation d'impédance incorrecte peut provoquer une réflexion, une perte de retour, une surchauffe ou une réduction du débit de données. Quel câble coaxial choisir pour le haut débit ou le WiFi ? Les connexions Internet haut débit et modem WiFi utilisent généralement 75Ω RG6 en raison de sa faible atténuation et de ses bonnes caractéristiques de blindage. À l'intérieur des appareils électroniques, tels que les routeurs ou les modules WiFi, les ingénieurs utilisent souvent un câble coaxial de 50 Ω pour les connexions d'antenne ou les modules frontaux RF. Comment les connecteurs de câbles coaxiaux affectent-ils les performances ? Les connecteurs coaxiaux ont un impact sur la qualité du signal en déterminant dans quelle mesure un câble s'interface avec l'équipement. Le type de connecteur, les matériaux, le placage, la fréquence nominale, le style de verrouillage mécanique et la méthode d'assemblage influencent le VSWR, la perte d'insertion, la stabilité et la durabilité. Choisir le bon connecteur garantit une perte minimale et des performances constantes sur la plage de fréquences prévue. Les connecteurs coaxiaux sont un élément essentiel de tout système RF ou haut débit. Ils assurent l'interface mécanique et électrique entre le câble et l'appareil, et même de petites imprécisions dans la sélection ou l'assemblage des connecteurs peuvent entraîner une dégradation des performances du signal. Des facteurs tels que la géométrie du connecteur, la qualité des matériaux, l'épaisseur du placage et la précision de l'assemblage influencent tous l'efficacité du transfert de l'énergie RF. Type de connecteur Gamme de fréquences Style de verrouillage Taille Applications typiques SMA CC – 18 GHz Fileté Petit Modules RF, antennes RP-SMA CC – plusieurs GHz Fileté Petit Routeurs Wi-Fi BNC CC–4 GHz Baïonnette Moyen Diffusion, tests Type N CC–11+ GHz Fileté Plus grand RF extérieur, télécommunications Type F Jusqu'à quelques GHz Fileté Moyen Télévision par câble, haut débit U.FL / IPEX Jusqu'à ~6 GHz Encliquetable Ultra petit Appareils IoT intégrés MMCX Jusqu'à ~6 GHz Encliquetable Très petit Appareils RF portables Différentes familles de connecteurs sont conçues pour répondre à différentes exigences. Par exemple, les connecteurs SMA sont largement utilisés dans les modules RF, les instruments de test et les appareils de communication en raison de leurs excellentes performances jusqu'à plusieurs GHz. Leur conception filetée garantit un engagement mécanique stable, ce qui permet de maintenir une impédance constante et un faible ROS. Les connecteurs BNC, en revanche, utilisent un mécanisme de verrouillage rapide de type baïonnette qui facilite une connexion et une déconnexion rapides, idéal pour les environnements de laboratoire, les configurations de diffusion et les champs de test. La miniaturisation a conduit à l'adoption de connecteurs micro et nano tels que les types MMCX, U.FL et IPEX. Ces connecteurs permettent l'intégration RF dans les appareils électroniques grand public compacts, les modules IoT, les drones, les appareils GPS et les cartes embarquées où les connecteurs traditionnels seraient trop grands. Cependant, leur taille réduite entraîne généralement une durabilité mécanique inférieure, ce qui signifie que les concepteurs doivent prendre en compte les contraintes de décharge de traction et de routage. L’une des considérations les plus importantes est la gamme de fréquences. Un connecteur doit maintenir une impédance constante et une faible perte d'insertion sur toute la bande de fréquence de fonctionnement. L'utilisation d'un connecteur en dehors de sa fréquence nominale, comme l'utilisation d'un connecteur à basse fréquence dans un système micro-ondes, peut créer des réflexions, réduire l'efficacité de la transmission et déformer les signaux sensibles. Le matériau et le placage contribuent également à la stabilité à long terme. Les connecteurs en laiton plaqués nickel sont courants dans les réseaux grand public, tandis que les connecteurs de précision utilisent souvent de l'acier inoxydable ou du cuivre-béryllium plaqué or pour maintenir la conductivité et minimiser la corrosion. Un mauvais placage ou des connecteurs usés peuvent augmenter la résistance, entraînant un échauffement ou des problèmes de signal intermittent. Du point de vue de l'intégration, la méthode de fixation du connecteur au câble est essentielle. Les assemblages à sertir, à souder ou à pince ont chacun leurs avantages en fonction des exigences de résistance mécanique, de l'exposition environnementale et de la répétabilité de l'assemblage. Les connecteurs à sertir offrent vitesse et cohérence pour une production en grand volume. Les connecteurs à souder offrent d'excellentes performances électriques mais nécessitent plus de compétences. Les connecteurs à pince sont généralement utilisés dans les applications nécessitant une forte rétention mécanique. Les considérations environnementales influencent également le choix des connecteurs. Les systèmes RF extérieurs, par exemple, utilisent souvent des connecteurs SMA de type N ou résistants aux intempéries en raison de leur tenue en puissance plus élevée et de leur résistance à l'humidité. En revanche, les routeurs WiFi intérieurs s'appuient généralement sur des connecteurs RP-SMA pour l'interface d'antenne. En fin de compte, le connecteur joue un rôle essentiel non seulement dans l'intégrité du signal, mais également dans la fiabilité mécanique et les performances à long terme. En comprenant les caractéristiques des connecteurs et en les adaptant aux exigences de fréquence, mécaniques et environnementales, les ingénieurs peuvent garantir un comportement stable et prévisible du système. Quels types de connecteurs sont largement utilisés ? Les familles de connecteurs courantes comprennent : SMA / RP-SMA – Frontaux RF, antennes, équipement de test BNC – radiodiffusion, instruments de mesure Type N – RF extérieur, applications de puissance plus élevée Type F – systèmes de télévision à large bande et par câble U.FL / MMCX / IPEX – modules embarqués, IoT, GPS, appareils WiFi Chaque type répond à des exigences électriques et mécaniques spécifiques. Les connecteurs originaux ou alternatifs sont-ils meilleurs ? Les connecteurs de marque originale offrent des tolérances très constantes et des performances garanties sur tout le spectre de fréquences nominales, ce qui les rend adaptés aux instruments RF sensibles ou aux industries exigeantes en certification. Les connecteurs alternatifs peuvent toujours fonctionner correctement lorsqu'ils sont fournis avec des spécifications appropriées et sont souvent suffisants pour les applications grand public, industrielles ou à fréquence modérée. Le choix du connecteur dépend des objectifs de performances, des contraintes de coûts et des exigences de délai. Comment fonctionne le brochage personnalisé ou le réglage de la longueur ? Les assemblages coaxiaux personnalisés nécessitent souvent des connecteurs correspondants aux deux extrémités, un brochage défini, une polarisation ou des fonctionnalités spéciales de décharge de traction. Les ingénieurs fournissent des données telles que la longueur des câbles, les besoins en matière de routage, l'orientation des connecteurs et la méthode d'assemblage. Un dessin détaillé garantit des interfaces de raccordement et des performances électriques correctes. Ces détails affectent directement la stabilité de l'impédance, la perte d'insertion et la fiabilité globale. Comment évaluer les spécifications techniques lors de la sélection des câbles coaxiaux ? Le choix d'un câble coaxial nécessite d'évaluer l'impédance, le blindage, le matériau diélectrique, le diamètre extérieur, la flexibilité, la plage de température, la résistance au feu et les facteurs environnementaux. Les ingénieurs prennent également en compte les performances EMI, le type de connecteur et la conformité réglementaire. Les spécifications correctes garantissent la fiabilité et la qualité du signal dans les applications exigeantes. Paramètre Ce qu'il contrôle Pourquoi c'est important Impédance Correspondance RF Évite la perte de retour, la surchauffe Blindage Immunité aux EMI Empêche le bruit et les fuites de signal Diélectrique Atténuation, performances thermiques Affecte le comportement à haute fréquence OD et rayon de courbure Espace, routage Doit s'adapter aux boîtiers et aux connecteurs Matériau de la veste Protection de l'environnement Résistance aux UV/huile/feu/produits chimiques Flexibilité Fiabilité mécanique Important pour le mouvement et la robotique Certifications Conformité Nécessaire pour les marchés mondiaux L'évaluation technique est cruciale car les câbles coaxiaux se comportent différemment dans diverses conditions électriques et environnementales. L'impédance doit correspondre à la conception du système : 50 Ω pour la communication RF et 75 Ω pour le haut débit. Le blindage doit protéger contre les sources EMI à proximité des moteurs, transformateurs, PCB ou autres émetteurs RF. Le choix diélectrique affecte la tolérance et l’atténuation de la température. Le PTFE offre une résistance élevée à la chaleur et des performances stables, tandis que les diélectriques en mousse réduisent les pertes pour les courses longue distance. La gaine extérieure doit résister aux contraintes environnementales : huile, UV, abrasion ou températures extrêmes. De nombreux acheteurs exigent des matériaux ignifuges ou LSZH pour les environnements critiques en matière de sécurité. Les ingénieurs examinent également le rayon de courbure, les contraintes mécaniques et la flexibilité, en particulier dans le domaine de la robotique, des sondes médicales ou des machines en mouvement. Le diamètre extérieur du câble peut nécessiter un ajustement pour passer à travers les boîtiers ou les connecteurs. La conformité réglementaire est obligatoire pour les marchés mondiaux. Sino-Media fournit des documents UL, ISO, RoHS, REACH, PFAS, COC et COO pour prendre en charge la certification et le dédouanement. Quels paramètres sont les plus importants ? Impédance (50Ω / 75Ω) OD et rayon de courbure Niveau de blindage Type diélectrique Température de fonctionnement Matériau de la veste Résistance à l'environnement (UV, huile, corrosion) Comment les facteurs environnementaux affectent-ils la fiabilité ? L'exposition aux UV dégrade le PVC. L'huile peut endommager les gaines en caoutchouc. Une chaleur élevée nécessite du PTFE. Les environnements marins ou chimiques exigent des matériaux résistants à la corrosion. La protection incendie nécessite du LSZH ou du FEP. Pourquoi les dessins techniques sont-ils essentiels ? Les dessins éliminent toute ambiguïté, garantissant que les connecteurs, le brochage, le type de câble, la tolérance de longueur et les matériaux correspondent aux attentes des clients. Sino-Media fournit des dessins rapides, souvent dans un délai de 30 minutes, pour accélérer les délais d'ingénierie. Pouvez-vous connecter le WiFi sans câble coaxial ? Oui, si votre FAI propose la fibre ou le DSL, le WiFi fonctionne sans câble coaxial. Mais si votre FAI utilise l'Internet par câble, une ligne coaxiale est nécessaire pour transmettre le signal haut débit entrant à votre modem. Comment Sino-Media prend-il en charge les projets de câbles coaxiaux personnalisés ? Sino-Media prend en charge les projets de câbles coaxiaux personnalisés avec des dessins rapides, aucun MOQ, des options de connecteurs flexibles, des prix OEM, des certifications complètes, une inspection de qualité à 100 % et des délais de livraison rapides. Des assemblages RF aux câbles coaxiaux WiFi, Sino-Media aide les ingénieurs, les usines OEM et les distributeurs à concevoir et produire des solutions de câbles fiables et hautes performances. Sino-Media se démarque dans l'industrie de l'assemblage de câbles par son approche axée sur l'ingénierie. Contrairement aux fournisseurs qui fournissent uniquement des câbles disponibles dans le commerce, Sino-Media collabore étroitement avec des ingénieurs, des fabricants OEM et des distributeurs mondiaux pour créer des solutions personnalisées. De nombreux clients viennent avec seulement une photo ou un concept approximatif, et l'équipe de Sino-Media aide à traduire ces idées en dessins CAO détaillés en quelques heures, et non en quelques jours. L'entreprise offre une flexibilité inégalée : pas de MOQ, des échantillons en 2 à 3 jours seulement et une production de masse en 2 semaines pour les commandes urgentes. Cela permet aux départements R&D de tester rapidement des prototypes et d’affiner les conceptions sans attendre de longs délais d’usine. La personnalisation inclut la longueur du câble, le type de connecteur, le brochage, le réglage du diamètre extérieur, la sélection des matériaux et des gaines spécialisées telles que le PTFE haute température, le PU résistant aux UV, le LSZH sans halogène, les matériaux ignifuges ou les composés résistants à l'huile. Cela rend Sino-Media idéal pour les applications aérospatiales, médicales, industrielles, de télécommunications et grand public. L'assurance qualité est stricte : inspection à 100 % en 3 étapes : en cours de processus, après assemblage et avant expédition. Combinés aux documentations UL, ISO, RoHS, REACH, PFAS, COC et COO, les produits Sino-Media répondent aux exigences de conformité mondiales. Les prix sont compétitifs car Sino-Media propose plusieurs niveaux, depuis les connecteurs de marque haut de gamme pour les projets haut de gamme jusqu'aux alternatives rentables pour les commandes OEM de gros volumes. Quelles options de personnalisation sont disponibles ? Ajustements de longueur et de diamètre extérieur Type de connecteur (SMA, BNC, N, F, MMCX, U.FL...) Configuration du brochage Personnalisation du matériau de la veste Sélection du blindage Résistance à la température, au feu, aux UV, aux produits chimiques Conceptions spéciales de routage ou de moulage Quelle est la rapidité des délais de livraison des médias chinois ? Échantillons : 2 à 14 jours Échantillons urgents : 2 à 3 jours Production de masse : 2 à 4 semaines Production de masse urgente : 2 semaines Quelles certifications sont fournies ? UL, ISO, RoHS, REACH, PFAS, COC, COO — prenant en charge la conformité mondiale, le dédouanement et les approbations de sécurité. Pourquoi les clients internationaux choisissent-ils Sino-Media ? Expertise en ingénierie Dessins et devis rapides en 30 minutes Pas de quantité minimale de commande Certifications complètes Livraison rapide Options de prix compétitives Grande flexibilité pour les conceptions personnalisées Inspection à 100 % pour l’assurance qualité

Interconnects à bande large lance réellement leurs câbles équipés multipolaires de ™ de MICTOR. Ces cordes réellement impédance-sont spécifiquement assorties à l'insensibilité 50-Ohm (100 ohms dans les ensembles différentiels) pour atteindre jazzed-up et également la stabilité efficace dans les tailles aussi bien que les dispositions qui assortissent essentiellement les besoins d'un consommateur. Créé avec les produits diélectriques à haute teneur aussi bien que les aciers conducteurs de grande pureté, ces télévisions par câble ribbonized incluent confortablement manipulé, résistance constante dans toutes les proximités, des adaptateurs, aussi bien que des cordes, menant aux attributs superbes de l'intégrité du signal (SI) aussi bien qu'efficacité taux du peu optimale (de JUJUBES) dans les unités électroniques rapides.   Des câbles équipés multipolaires de MICTOR sont placés réellement sur A.W.G. 34 avec 38 fils d'échelle d'A.W.G. et également sur l'appel dans 0,5 - aussi bien que des variations saines de 0,8 millimètres. Ces installations multipolaires de corde donnent l'efficacité et également la simplicité renforcées de l'acompte dans un assortiment de divers applis, se composant corps de câble aussi bien que sans fil performants dans de système informatique web server aussi bien que de systèmes, de télécom, et également outils performants d'examen.

   Il prévoit pour systématiser les interfaces utilisateurs intérieures des téléphones de téléphone portable interface utilisateurs tels que l'interface utilisateurs d'espace mémoire, l'interface utilisateurs actuelle, de RF/baseband, etc. Réduisez être des soucis compatibles et rationalisez également la conception. Par de diverses équipes travaillantes, MIPI Alliance spécifie un ensemble de caractéristiques d'interface utilisateurs, telles que CSI, DSI, RADIOFRÉQUENCE de FOUILLE et aussi ainsi dessus. Un critère d'interface utilisateurs peut facilement produire la sélection des pommes chips et également le composant beaucoup plus adaptable aussi bien que la construction de convenient.MIPI est réellement séparé dedans au niveau, au revêtement de procédure et également au revêtement corporels de demande.     Les traitements de MIPI possèdent une interface utilisateurs de CSI pour la came, une interface utilisateurs de DSI pour le moniteur d'exposition, aussi bien qu'une interface utilisateurs de fréquence de Dig Radio entre la bande de base et également la radiofréquence. Il tâche de normaliser les interfaces utilisateurs intérieures des téléphones de téléphone portable interface utilisateurs tels que l'interface utilisateurs d'espace mémoire, l'interface utilisateurs de caractéristique, de RF/baseband, etc. Réduisez être des problèmes compatibles et rationalisez également la conception.     Par de diverses équipes travaillantes, MIPI Alliance décrit un ensemble de caractéristiques d'interface utilisateurs, telles que CSI, DSI, RADIOFRÉQUENCE de FOUILLE aussi bien qu'ainsi dessus. Des spécifications d'interface utilisateurs peuvent produire la sélection des pommes chips et également de l'élément bien plus flexibles et aussi commode.     Le cadre de MIPI est décomposé réellement juste en niveau corporel, niveau de procédure et également revêtement de demande. Les traitements de MIPI possèdent une interface utilisateurs de CSI pour la caméra vidéo, une interface utilisateurs de DSI pour le moniteur d'exposition, et également une interface utilisateurs de fréquence de Dig Radio entre la bande de base et également la radiofréquence.

Nous sommes un fabricant professionnel de connecteurs de câbles. Ils ont plus de 16 ans d'expérience et ont créé divers connecteurs coaxial coaxial RF, outils d'assemblage, adaptateurs, kits,composants de câbles et composants passifs connexesPlus de 1 500 connecteurs peuvent être utilisés pour des centaines de types de câbles sur site ou en usine.Ces connecteurs résolvent les problèmes de centaines de solutions pour les clientsNous avons une équipe professionnelle de gestion et de contrôle qualité.

À propos du câble coaxiale micro   Un câble coaxial Micro est un type de câble coaxial qui est nettement plus petit en diamètre que les câbles coaxials standard. Définition Un câble coaxial Micro se compose d'un conducteur central (généralement en cuivre), d'une couche isolante, d'un bouclier métallique et d'une couche isolante externe.La caractéristique principale qui différencie les câbles coaxials micro des câbles coaxials standard est leur taille plus petite, ce qui leur permet d'être utilisés dans des applications où l'espace est limité. Applications Les câbles coaxiaux micro sont utilisés dans diverses applications, en particulier dans l'électronique et les communications où les contraintes d'espace sont une considération importante. Dispositifs médicaux: Utilisé dans les endoscopes et autres équipements d'imagerie médicale où une transmission de signal précise et de haute qualité est requise dans un facteur de forme compact. Produits électroniques de consommation: Utilisé dans les smartphones, tablettes et ordinateurs portables pour les connexions internes, en particulier pour les caméras et les antennes. Aérospatiale et défense: Utilisé dans les aéronefs et les engins spatiaux pour les systèmes de communication et les instruments où les économies de poids et d'espace sont essentielles. Automobiles: Utilisé dans les systèmes avancés d'assistance au conducteur (ADAS) et les systèmes d'infotainment. Des bienfaits et des problèmes résolus Les câbles micro coaxials offrent plusieurs avantages et aident à résoudre des problèmes spécifiques: Efficacité de l'espace: Leur petite taille les rend idéales pour des applications avec des limites d'espace strictes. Performance à haute fréquence: Ils peuvent transmettre des signaux à haute fréquence avec une perte minimale, ce qui les rend adaptés à la communication de données à grande vitesse. La flexibilité: Le petit diamètre permet une plus grande souplesse et une plus grande facilité de routage au sein des dispositifs, contribuant ainsi à une meilleure souplesse de conception. Intégrité du signal: La conception coaxial aide à maintenir l'intégrité du signal en le protégeant des interférences électromagnétiques externes (EMI). En s'attaquant aux défis posés par les contraintes d'espace et la nécessité d'une transmission de signal de haute qualité, les câbles micro-coaxials permettent de développer des câbles plus compacts, plus efficaces, plus efficaces et plus efficaces.et appareils et systèmes électroniques hautes performances.     Cas liés

À quoi servent les câbles LVDS? Les câbles LVDSLes systèmes et les câbles LVDS sont le meilleur choix lorsque la puissance est faible et qu'une grande quantité de transfert de données est requise.Avant l'introduction des câbles LVDS, le taux de transfert de données était trop lent et les câbles utilisaient plus d'espace. LVDS est désormais pris en charge parSCSICela permet aux ensembles de câbles construits pour le LVDS de prendre en charge des débits de données plus élevés et des longueurs de câble plus longues. Les ensembles de câbles LVDS sont également utilisés dans les dispositifs d'interface vidéo. Ils sont plus couramment utilisés pour transporter des données vidéo d'adaptateurs graphiques vers des écrans d'ordinateur, en particulier les écrans LCD,Normes FPD-Link ou OpenLDICes normes des ensembles de câbles LVDS permettent une horloge pixel maximale de 112 MHz, ce qui suffit pour une résolution d'affichage de 1400 x 1050 (SXGA+) à 60 Hz de rafraîchissement.Une double liaison peut augmenter la résolution maximale de l'écran à 2048 x 1536 (QXGA) à 60 HzLe FPD-Link fonctionne avec des longueurs de câbles allant jusqu'à environ 5 m, et LDI étend cette longueur à environ 10 m.   Dans quel cas le LVDS est-il utilisé?   La signalisation différentielle basse tension (LVDS) est une technologie qui répond aux besoins des applications de transmission de données à haute performance actuelles.Le LVDS est un système électrique et peut fonctionner à des vitesses très élevées,couples tordusCes paires torsadées maintiennent l'impédance différentielle de 100 ohms requise par les signaux de données LVDS.Le LVDS est devenu une norme différentielle préférée en raison de sa capacité à fournir des débits de données élevés tout en consommant moins d'énergie que toute autre technologie d'interfaceLe LVDS utilise des techniques de circuits analogiques à haute vitesse pour fournir des transferts de données multi-gigabit sur les interconnexions en cuivre et est une norme d'interface générique pour les circuits analogiques à haute vitesse.transmission de donnéesC'est pourquoi la norme LVDS devient la norme de transmission de données différentielle la plus populaire dans l'industrie.     Les câbles LVDS issus de produits quadrangles SINO-CONN fabrique des ensembles de câbles LVDS personnalisés de haute qualité. Indépendamment de la longueur et de l'objectif, SINO-CONN peut fabriquer des ensembles de câbles différentiels basse tension personnalisés pour répondre à vos besoins.assemblage de câbles sur mesureNos ingénieurs ont conçu plus de 10 000 câbles uniques et font partie du processus de conception du début à la fin.s'assurer que chaque client reçoit exactement ce qu'il recherche. Permettez-nous de vous aider avec votrecâble personnaliséNous nous efforçons de nous assurer que vous recevez la meilleure solution pour vos besoins de transfert de données et d'autres câbles.l'aviation,médical, etla défense. SINO-CONN Inc. est un fabricant certifié ISO 9001:2005 de harnais de fil et d'assemblages de câbles personnalisés avec plus de 16 ans d'expérience et de support dans l'industrie.En savoir plus sur les autres types de câbles que nous proposons: Cable FFC personnalisé Les câbles LCD personnalisés Des câbles DF9 personnalisés Les câbles eDP personnalisés Cable et fil à faible teneur en halogène zéro fumée (LSZH) Quels sont les avantages des câbles LVDS? Les câbles LVDSCes câbles sont très utilisés dans les réseaux ainsi que dans les interfaces vidéo analogiques.La longueur du câble de transmission de données peut être comprise entre 1La mesure de l'intensité de l'éclairage doit être effectuée sur une base de la fréquence de l'éclairage de l'appareil. Les avantages du système LVDS sont les suivants: Compatibles avec les sources d'alimentation basse tension Génération de bruit faible Résistance au bruit élevée Signaux de transmission robustes Capacité d'intégration dans les circuits intégrés au niveau du système Pour plus de détails, veuillez nous contacter directement, nous pouvons vous fournir le devis le plus rapide et le meilleur service

Quelles sont les qualités et les applications technologiques du fil de SATA ? Ata Bus Application périodique InnovationA Ata périodique (ATA SATA-périodique) est l'Ata-7 la version que périodique de SATA 1,0 créé par les concepteurs de dispositif de stockage a représenté à côté d'Intel. Le but est de faire le stockage basé sur ATA beaucoup beaucoup généralement tiré profit dans les dispositifs de stockage de bureau et mobiles, les web server bas de gamme et les emplacements de salle d'entreposage de réseau En avril 2004, le film encreur a une fois de plus augmenté le transfert de l'information et également l'adaptateur de couche physique de la norme 1,0, aussi bien qu'en plus a donné SATA de base augmenté I svp pour être idéal avec la couche physique de SAS avec les exigences d'espace mémoire de l'installation de données que l'efficacité du dispositif de stockage basé sur ATA recouvre que de moyen-et le dispositif de stockage bas de gamme de SCSI de société, qui s'approprie pour la mise en couches de cycle de vie de l'information et de salle d'entreposage d'affaires. Représentant changement de ATA physique interface utilisateurs structure, SATA disque dur a un certain ajustement ou remodellings dans mécanique système, transmission mode, signal arrangement, servo système, magnétique support, etc., sa largeur de bande commune atteint 1,5 gmps, qui est un sata technology.1 d'aujourd'hui normal de » Courrier-PC » basics1.1 que technique a simplifié le layoutThe SATA la méthode périodique d'interface de lien acquiert des modèles d'ISO/OSI aussi bien que de TCP/IP et également des principes des points, service et a également commandé l'encapsulation, de réduire à haut, là est quatre couches : couche physique, couche liaison de Web, couche transport avec la couche application. Puisque l'interaction est entre un centre serveur avec un dispositif de stockage qui n'est pas peer-to-peer, la description peer-to-peer standard d'entité a changed.1.2 que l'opération de mechanismThe d'état de traitement de la méthode de SATA est normalement accomplie par le fabricant d'état de transport et également l'outil d'état de lien de Web, qui est 2 sous-modules de noyau de protocol stack d'entité de communication, en décomposant le principal juste d'opérations dans une collection de tâches qui peuvent être échangées avec l'état de lien, le TCSM utilise les sources de sous-module dans l'interface pour accomplir les opérations reliées à la plate-forme de centre serveur. Les deux outils d'état s'occupent les uns avec les autres en cours de transmission de l'information et amplifier également l'application resources.1.3 pour s'améliorer aussi bien que rationaliser le technologiesSata moderne de noyau est une technologie périodique ultra-rapide d'autobus. Afin d'accomplir un taux plus élevé de transfert de l'information que les mêmes 16 lignes de l'information sur juste 4 lignes de l'information, elle abaisse la répartition des pouvoirs de technique, simplifie le matériel de procédure aussi bien que des technologies modernes ultra-rapides ou qui respecte les transmissions de complexité de formule sont considérablement servies à chaque couche. Ces innovations contiennent : L'innovation contemporaine SATA de vue emploie la structure comme système de transmission de base, maintenant le type 7 de transmission de cadre, la taille maximum de 8192 octets. Dans le cadre de structure, la PRISE, primitifs (à 32 bits) de Holda sont servies pour le contrôle de circulation, et également le produit de FIS est le haul.NCQ (commande NCQ-indigène s'alignant) est une technologie efficace d'interface utilisateurs de disque offerte dans SATA I pour diminuer des poignées de main de centre-dispositif, l'information accumulée perturbe, avec des transactions d'interface utilisateurs. Elle peut diminuer le retard installé mécanique de l'essai de trouver et de la rotation de l'automobiliste avec augmenter la représentation des sorts de ligne. NCQ est simplement parmi les nombreux développements utiles à SATA 1,0 qui est très soigneusement au sujet d'efficacité. NCQ manipule la commande de transformation de disque de RPO s'chargeant de la formule, soutient le fil et approximativement 32 échelons de commande organisation hiérarchique, et inclut 3 capacités toutes neuves : le système sans course de retour d'état, perturbent l'événement et la toute première parité DMA. : : le lien point par point le dispositif de stockage de SATA est relié au centre serveur dans un lien point par point avec la géographie de célébrité au transfert de l'information consacré, qui réduit la complexité de l'adjudication commune aussi bien que l'installation en plus de évite un point solitaire d'échouer, d'évolutivité amplifiée aussi bien que de simultanéité. la découverte niveau plein d'erreur est soutenue dans la pile de technique de SATA, et également la découverte d'erreur rallonge du degré inférieur au principal niveau Les erreurs entre des couches sont expérimentées le registre national d'interface et également le registre d'erreurs d'interface, aussi bien que chaque couche a la capacité de trouver, commander, aussi bien que récupère des erreurs. Comptent sur la nature aussi bien que de même la récupérabilité de l'erreur, là 4 traitant des stratégies : Le gel, l'arrêt, la nouvelle tentative, aussi bien qu'également la voie/ignorent. : : Le port augmenté de fil et le signal et également ligne électrique de la chaud-prise [5] Sata sont configurés indépendamment et en plus sont séparés par les câbles de masse entre le signal ou les cables électriques. Style assorti sans visibilité, tête avec l'élargissement supplémentaire pour l'endroit de prise et également défense ; aide pour la découverte hors bande de disque dur, pleine aide chaude de prise. D'autres approches SATA emploie des symboles répertoriés pour décrire de petits peu de l'information et également des variables de contrôle, en plus du codage 8b/10B est servies pour traduire l'information non-codée et pour régler également des octets de SATA dans des ficelles. Le signal transmis utilise le différentiel de basse tension (innovation moderne de LVD-RRB- appropriée avec des circuits d'existSCSISCSI (a paré 250 système mv). Granularité d'administration de puissance, il ne peut pas simplement la gestion de puissance de dispositif de stockage, néanmoins a en plus une caractéristique autogestionnaire, ne peut pas courir une partie du pont de basse puissance de la solution 2,1 d'application du sata setting.2 des dispositifs de stockage que périodiques sont situés sur des ordinateurs de bureau avec bas-et l'espace mémoire de réseau de milieu-fin, afin d'avoir la capacité aux establishapplications dans les endroits dominés par ces interfaces utilisateurs identiques, le secteur a adhéré réellement « à la conjonction traditionnelle de compatibilité de Parallèle-ficelle, le changement progressif « à la méthode périodique pure. Actuellement, l'alternative de courant principal pour exécuter cette technique est pont. Sata/Pata Bridge est basé sur l'autobus de système actuel. En ajoutant la carte de convertisseur de SATA/PATA, conversion périodique/parallèle est identifiée, en plus des outils périodiques innovateurs sont incluses juste dans l'environnement identique de structure. Aujourd'hui, le pont est un idéal et en plus traitement pratique pour résoudre la combinaison de SATA et également de Pata dans le système, qui a les avantages de ne pas affecter le premier système, bref cycle de croissance, et plus, il améliore le prix, l'emplacement de conseil, aussi bien qu'également l'utilisation de puissance, ainsi que la complexité de la conception et également de la fabrication de carte PCB d'automobiliste, ainsi il peut juste être tiré profit en tant que dispositifs un solution.2.2 locaux transitoires que la méthode est pour attacher le disque dur de SATA directement juste dans le cadre de système, omettant une multitude de transitions et de bas autofixants de stratégie dans l'arrangement de pont, afin de maximiser les hautes qualités utiles de SATA. AHCI [6] (contrôleur avancé Interface de centre serveur) est un choix parfait pour exécuter un plan régional de dispositif avec la représentation indigène de SATA se servant de la BARRE de PCI (registre de base). AHCI est fondamentalement un dispositif comme un PCI qui fonctionne en tant qu'une interface utilisateurs typique entre l'autobus de mémoire système et également pensée intérieure à l'instrument périodique d'ATA. Ce dispositif de programme décrit un cadre typique de mémoire système avec le contrôle aussi bien que des secteurs de condition, tables d'entrée de série de commande ; chaque entrée de commande inclut l'instrument de SATA montre l'information, aussi bien qu'également une astuce à la table de récapitulation (pour des données en mouvement sur l'instrument aussi bien que le centre serveur). Le système régional d'instrument est compris en intégrant le juste de SATA dans le jeu de puces. Il peut optimiser les avantages de SATA pour réduire au minimum la variété de signaux, exposer la bande large de SATA, conserve le secteur de conseil, augmente la fiabilité aussi bien que diminuer l'utilisation de puissance, beaucoup plus facile à s'appliquer. L'inconvénient est que l'interface utilisateurs de SATA est un signal ultra-rapide, qui apporte la perturbation au réseau d'évaluation, ainsi on l'exige pour prendre la défense appropriée de stabilité de signal mesure la droite dans l'élément de considérer en créant des puces avec des cartes mère. Le développement réussi de l'interface utilisateurs unifiée par AHCI augmente la croissance des choses qui soutiennent ATA périodique, aussi bien qu'enlève la condition pour le système courant aussi bien que des fournisseurs de dispositif pour créer l'interface individuellement, plutôt, il court tout droit l'interface utilisateurs fusionnée, lui permettant d'exécuter de nombreuses fonctions, contenant le contraste NCQ.2.3 du pont et en plus les plans locaux d'équipement ainsi que les distinctions substantielles technologiques ont expliqué plus de, le pont avec les instruments locaux préparent a plusieurs différences en tant que tableau reçu 1. De la comparaison, nous pouvons en plus voir la restriction du pont à l'aide de SATA, qui indique donner dedans du développement à la condition, en plus de elle est destinés que le pont vient de l'article de la phase transitoire de l'outil de sata de l'innovation development.3 programme 3,1 détails de SATA coulent dans des systèmes de SATA, produits d'ajustement de l'information sont séparés juste dans le primitif, le FIS, aussi bien que la commande par granularité. L'information est échangée entre l'adaptateur (de centre serveur) et de même le dispositif de stockage, et de même des choses en plus des liens de structure de données liés à l'échange [7] sont présentées en nombre 1. Dans la conception, les variables de pointe de flèche de la mère et les pères s'opposent au produit de thekid, en plus des numéros 1 avec N signifient la variété d'objets de jeune possédés par les choses de parent. Le produit d'adaptateur représente un tableau de commande, ou HBA, en plus de lui a une structure de données de détails d'adaptateur concernant l'adaptateur. L'adaptateur peut avoir plusieurs contrôleurs, chacun avec sa propre information indépendante de contrôleur, comprenant le cadre typique de l'information de registre de contrôleur aussi bien qu'en plus différent d'autres paramètres. Chaque contrôleur a de nombreux ports pour lier au truc de cible. Chaque port attache à un dispositif de stockage qui a une ligne des commandes de la profondeur 1 ou meilleur, aussi bien que chaque commande est représentée par des points de commande concernant des cadres de détails aussi bien que des choses de DMA. En plus, pour quelques dispositifs de stockage avec plusieurs ports, permettez-lui d'attacher au port d'un autre contrôleur pour augmenter l'horaire aussi bien que la fiabilité du dispositif. 3,2 Sata montre que la structure la structure de programmes de SATA est montrée sur le schéma 2 (où vers la droite est la hiérarchie de commandements des connexions d'api), le module d'OS de l'information (1 dans des finitions du schéma 2) la traduction des demandes de bas niveau d'automobiliste de juste différent d'OS dans une conception que l'outil de bas niveau peut reconnaître. La partie de collection de SATA (2 en nombre 2) logique se compose de 2 aspects, de logique fondamentale de SATA aussi bien que de SATA de commande, fournissant des api système-indépendants de fonctionnement normaux pour des composants de conducteur de divers systèmes courants.   Parmi eux, le composant de pensée Général de Sata est indépendant du contrôleur, du système d'exploitation et également de la structure, l'application principale de toutes les formules en plus des routines. La logique de commande de Sata décrit tout le code unique de contrôleur, le produit particulier dépend de la puce de contrôleur principale. Les services du système d'exploitation posent (3 en nombre 2) offre une interface système-indépendante de fonctionnement à la couche de bibliothèque de SATA. On le lie au certain OS, en plus du du pouvoir convertir la demande du juste supérieur de cours de formation d'OS en disposition du besoin que l'OS de cible peut reconnaître. l'assistance technique 3,3 courante pour le système de Windows des applications 3.3.1 de SATA dans le système de Windows, le pont est comprise en simulant le contrôleur de modèle de PATA maintenu par Windows, en emballant et en se servant également du contrôleur. Pour soutenir les deux arrangements de SATA, Microsoft a établi Ataport pour soutenir les la plupart autant que l'ensemble de commande du jour ATA/ATAPI, qui maintient un environnement d'application de croisement de PATA/SATA. Le contrôleur de SATA créé par Ataport assure typiquement 2 miniports, parmi lesquels est le chauffeur d'automobile de Miniport de défaut soutenant le contrôleur actuel   , changeant l'existant aussi bien qu'également l'entité motrice de caractéristique de pile de la simulation PATA de SATA ; Le nombreux autre est un chauffeur de microport qui maintient AHCI SATA pour accomplir le dispositif indigène plaçant dans de futurs systèmes de Windows. Dans Ataport, l'arrangement de fonctionnement de chaque instrument est développé par code de subdivision de la couche de base 01 (mémoire de bloc) des exigences de PCI, qui est préparée à 01H quand le dispositif de SATA fonctionne dans l'installation parallèle imitée ; En courant dans l'installation locale de SATA, il doit être préparé à 06h. Pour être clair, le web server 2003 de Windows et toutes les versions préalables n'offrent pas l'aide pour le système Linux devices.3.3.2 régional que le système Linux soutient des outils de SATA par l'obtention de PATA mûr aussi bien qu'également augmentant les différentes parties de et également SATA pour prolonger quelques nouvelles caractéristiques exécutées par le composant de programme pilote de périphérique de SATA.IDE (IDE.C) inclut des sous-conducteurs de dispositif de quelques détails tels que l'Ide-PCI. C, ide-sonde. C, ide-pnp. C, ide-DMA. C, ide-proc, et ainsi de suite. Selon les nouvelles hautes qualités de SATA, la découverte et la transmission physiques des trucs de SATA sont amplifiées, c.-à-d., l'ide-sonde du Pata préliminaire. C, ide-DMA. Des sous-commandes de C et davantage sont adaptées aux besoins du client, de diverses autres sous-commandes peuvent apporter dedans directement de. L'utilisateur exige simplement pour reconnaître l'aide des les deux pont en plus de la communauté que les arrangements par l'intermédiaire de la configuration facultative de la manie SATA d'avancement du lecteur layer.4 est une nouvelle technologie d'autobus en plus d'une excellente innovation d'aujourd'hui de remplacement de. La recherche aussi bien qu'application de SATA est devenue de même un modèle. Le modèle est montré dedans : - LRB- 1) le travail de standardisation certainement sera accéléré beaucoup plus. L'équipe travaillante de Sata, Intel, Seagate, Maxtor, IBM, et ainsi de suite, qui mènent le travail de standardisation de SATA, amplifient sans interruption les conditions de SATA, là sont des variations de SATA 1,0 (A, B, C, D, et ainsi de suite), Sata I (des expansions à Serial ATA 1,0 A, modification 1. 1), et plus. Le 6 mai 2004, ATA Functioning Team périodique a inclus les 3 GBP le transfert de l'information de couche que physique a au commencement présentés dans la 2ème génération dans la demande de Serial ATA II. Comparé à la progression rapide des besoins tous neufs, le taux d'automation en outre doit rattraper rapidement. Le travail important est rapidement exigé de combiner la compréhension des interactions et en plus des capacités de SATA parmi des vendeurs des commandes, cartes mère, en plus des PCs, particulièrement des fabricants de puces, avec de créer un vrai prêt à l'emploi avec l'environnement de coexistence. (2) la méthode réalisée par matériel, traitement réalisé par matériel est une méthode efficace pour diminuer la complexité et la représentation de la procédure, l'équipement de certains ou chacun des attributs d'approche du deuxième aussi bien que de même les 3èmes couches (incluses dans des jeux de puces) seront certainement les moyens principaux de reconnaître les caractéristiques de SATA. (3) l'application de SATA décalera graduellement à l'installation de secteur. L'arrangement d'application de pont est un petit prix aussi bien qu'en plus un plan totalement approprié de l'atmosphère de PATA en cours de PATA émigrant à SATA. Cependant, avec l'amélioration de la standardisation aussi bien que l'automation de SATA et également d'AHCI, la situation actuelle de la conjonction de aussi bien que du SATA changera graduellement à dirigé par la SATA. (4) Sata sera absolument servi dans la salle d'entreposage de réseau. Sata a beaucoup d'avantages, tels que la largeur de bande élevée, emplacement extensible, stabilité de l'information, l'intégrité, moyenne des temps de bon fonctionnement des quantités de disque à cela de SCSI, aussi bien que de même il soutient chaud-permuter la salle d'entreposage de réseau, il a les conditions à entrer dans le secteur de la salle d'entreposage de réseau avec le RAID peu coûteux. Sur cela, SAS (la publication périodique a monté SCSI) soutient SATA et les matériaux STP (approche d'écoulement de Sata) pour être aussi idéale comme possible avec Sata et ainsi de suite, qui fournit des problèmes technologiques pour que SATA obtienne dans le domaine de l'espace d'espace mémoire de réseau. Avec l'introduction d'ATA-100/133, la croissance de PATA a inquiété réellement une extrémité. C'est un modèle inéluctable pour présenter Sata au lieu de. Sata présente une sélection des nouveautés et également de la compatibilité de keepsPATA. Windows et en plus les systèmes fonctionnants de Linux assure l'appui d'application, de base aussi bien qu'également rapide pour développer des applications. Obtenant une performance beaucoup plus haute assez à économique que, avec le secteur de amplification pour milieu-et la zone de stockage bas de gamme de société et également d'autres applications de -de-mémoire, soyez certainement parmi les technologies modernes de courant principal à l'avenir.

quel est câble d'informatique ?   Les disques codant la méthode embrasse 8B/10B programmant, dont par l'intermédiaire juste une paire de signal différentiel est nécessaire réellement doit horodateur de l'information aussi bien que d'émission en même temps. L'adaptateur se compose de 4 ensembles de séries différentielles d'indicateur, ou même de 4 stations importantes, qui sont servies réellement pour annoncer les disques graphiques. La liaison peut facilement augmenter la stabilité des stations principales et également diminuer des inexactitudes de disques, aussi bien qu'elle peut récompense la variation de la propriété résidentielle de l'électricité induite par la divers taille aussi bien que genres de fils, en particulier la distinction de l'indicateur dirigeant sur le panneau d'unité de l'extrémité de envoi et également de l'extrémité de acquisition.    La procédure de codage de l'information prend 8B/10B programmant, avec lequel juste une paire de signal différentiel est nécessaire réellement pour devoir envoyer les disques et également le horodateur concurremment. L'adaptateur se compose de 4 ensembles de séries différentielles d'indicateur, ou même de 4 stations primaires, qui sont servies réellement pour envoyer des disques d'image. La liaison peut amplifier l'intégrité des principales inexactitudes de l'information de réseau aussi bien que de diminution, aussi bien qu'elle peut facilement récompense la distinction de la propriété résidentielle de l'électricité déclenchée par la diverse envergure et également les genres de télévisions par câble, spécifiquement la distinction de l'indicateur dirigeant sur le panneau d'unité de l'extrémité de transfert et également de l'extrémité de obtention. Quels sont les composants du signal d'interface d'informatique ? Le signal d'interface d'ADP se compose de trois parts : Lien principal, Auxch et HPD, suivant les indications de la figure suivante. Il y a réellement 3 parties fondamentales : Lien principal de Web, ch AUX., aussi bien que HPDLe lien hypertexte principal représente le réseau principal pour le réducteur de transmission de toutes les formes de clip vidéo et également l'information saine, et également le ch AUX. représente les stations de soutien pour le réducteur de transmission d'information avec des critères réduits de transfert des données, avec le contrôle de lien de Web aussi bien que les indicateurs HPD de gestion d'outil incarne le réseau de diagnostic de hotplug.Le maillon-clé contient 1-4 ensembles de tuyaux de l'information, chaque ensemble de tuyaux de l'information sont réellement un ensemble de tuyaux de variation. 1) prenant l'a/c combinant la technologie moderne, le destinataire aussi bien que l'émetteur pour posséder de divers courants de commun-mode, ainsi l'interface utilisateurs a pu être plus petit produit classée ; 2) le prix actuel de réducteur de transmission de chaque tuyau est réellement : 1,62/2,7/5,4 GBP ; 3) tuyau de disques est réellement tuyau de l'information, aucun tuyau de horodateur, abaissent l'IEM ; 4) se servant du code d'ANXI8B/10B, augmentent la fiabilité de réducteur de transmission de disques.Pour un affichage d'affichage à cristaux liquides, le lien principal a besoin de beaucoup d'ensembles de produits de l'information, selon le règlement du moniteur et également le sort de couleur peu.Les signes annoncent dans le réseau se composent du signe de pixel de clip vidéo, signe de temps de clip vidéo, ombre de style de clip vidéo, peu/pixel aussi bien que le signe de pièce d'indicateur aussi bien que le signe d'ajustement d'erreur du signe visuel en ligne, codage de HTML de l'anxi 8b/10B est servi réellement pour renforcer la fiabilité du réducteur de transmission de l'information. Le réducteur de transmission de disques se sert du climatiseur combinant la technologie moderne, obtenant et également fournissant l'extrémité pour posséder le divers courant de commun-mode, peut produire ainsi l'interface utilisateurs beaucoup plus petite.INDICATEUR : La programmation d'ANSI8B/10B est réellement d'assortir une équipe du juste à 8 bits de l'information dans 2 équipes, une équipe du bit 3, une équipe du bit 5, et après cela après codage, une équipe du bit 4, une équipe d'information binaire de 6 bits.CH AUX. : s'est servi pour transférer des disques pour les besoins de capacité de transmission, le contrôle de lien hypertexte, aussi bien que la gestion minuscules d'instrumentC'est réellement des stations semi-duplex bidirectionnelles d'un réducteur de transmission, dont l'indicateur est réellement émission par la boîte C.A.-couplée d'engrenage différentiel, aussi bien que dont l'indicateur est inscrit réellement par MANCHESTERLL, avec le réducteur de transmission coûtez des lMbps et également de la gamme de réducteur de transmission de 15m. EDID pour l'information prolongée de reconnaissance d'exposition, s'est servi pour sauver des caractéristiques d'exposition, aussi bien que DPCD pour l'interface utilisateurs d'informatique a installé des disques, accrochés jusqu'à relie le revêtement de contrôle pour l'installation de lien hypertexte.HPD est réellement les stations à sens unique, qui est utilisé réellement pour identifier si les outils d'e-couche et également les outils réduits sont connectés réellement, et identifie après les relations aussi bien que s'interrompre de la ligne de lancer franc.  Comment choisir le nombre de ruelle ? Comment le lien principal choisit le nombre de ruelleLe nombre de ruelle exigé est basé sur l'intensité de résolution et de couleur d'écran.   NOTE : 1Lane peut transmettre 1,62 g * 8/10 = 1,296 GBP si le débit est 1,62 GBP et s'applique seulement à une ruelle, alors que 1Lane peut transmettre 2,7 g * 8/10 = 2,16 GBP si le débit est 2,7 g * 8/10 = 2,16 GBPCondition de débit binaire = pixel de fréquence de base * profondeur de pixel (BPP) ;Dans l'informatique, le pixel de la fréquence de base est fixé et peut être obtenu par consultation de table.Par exemple, un écran d'affichage à cristaux liquides de 1080P@60hz, La largeur de bande minimum exigée pour la transmission est 148,5 * 24 = 3,564 GBP,tellement un minimum de ruelle 2 = 4,32 des GBP > 3,564 GBP est exigée

Quels sont réellement les avantages d'EDP Cable ?.Construction de micro-paquets, peut obtenir une boîte de vitesses simultanée multi-données.Prix ​​des boîtes de vitesses plus élevés, autour de 21,6 Gbps en 4 voies.Dimension plus petite, distance 26,3 mm, élévation 1,1 mm, pour les articles fins.Pas de circuit de transformation LVDS, style épuré.EMI de plus petite taille (obstruction électromagnétique).Puissante fonction de sécurité des droits d'auteur. Câble EDP VS Câble LVDS.Prenez actuellement un écran LG LM240WU6 comme exemple des avantages de transport d'EDP :.LM240WU6 : Règlement de degré WUXGA 1920 × 1200, profondeur de couleurs différentes de 24 bits, 16 777 216 couleurs.Vous devez avoir vingt rues avec un conducteur de véhicule LVDS conventionnel.Seulement 4 rues sont réellement nécessaires pour l'EDP. Quels sont réellement les éléments d'EDP Cable ?.Lien clé :.Il comporte 1 à 4 ensembles de rues, dont chacune est en fait un ensemble de rues de variation.En utilisant le cvc combinant la technologie moderne, le destinataire et l'émetteur possèdent divers courants de mode commun, de sorte que l'interface utilisateur peut être beaucoup plus petite.Les frais de boîte de vitesses actuels de chaque tuyau sont en fait : 1,62/2,7/5,4 Gbps ;.Chaque tuyau d'information enregistre en fait des tuyaux, pas de tuyaux d'horloge, minimise les EMI ;.Le codage html ANXI8B / 10B est en fait utilisé pour améliorer la fiabilité de la boîte de vitesses des enregistrements.Fonctionnalité : Utilisé pour diffuser tous les types d'enregistrements vidéo ainsi que des enregistrements audio.Comment puis-je décider du montant de Lane ?Juste comment Main Link choisit le montant de Lane.Le lot de Lane nécessaire est en fait basé sur le règlement de l'écran d'affichage ainsi que sur l'intensité de l'ombre. Pourquoi le fil informatique ？.Avec le règlement de plus en plus grand, les interfaces utilisateur standard telles que VGA et DVI peuvent facilement ne pas répondre aux besoins graphiques des individus.Il existe en fait de toutes nouvelles interfaces utilisateur électroniques, telles que HDMI et DisplayPort.HDMI possède un grand avantage dans l'interface utilisateur extérieure, mais DisplayPort change son propre cadre avec ses propres avantages, et le vide se ferme.L'interface utilisateur interne de l'utilisation standard LVDS, la peau LVDS affiche une haute résolution considérablement difficile, l'interface utilisateur intérieure DisplayPort EDP est en fait née, va progressivement éteindre LVDS sur la route. Pourquoi connaître EDP ？.Comprendre les fonctionnalités de l'interface utilisateur EDP, ainsi que les packages d'enregistrements ainsi que les procédures de boîte de vitesses, les aspects d'activité.Grâce à la recherche d'EDP, à l'évaluation de la fonctionnalité de l'interface utilisateur EDP, comprenez le style du panneau du conducteur du véhicule, connaissez l'éclairage de l'affichage de l'interface utilisateur EDP et évaluez également les erreurs. Qu'est-ce que la télévision par câble EDP?.Il s'agit en fait d'une interface utilisateur électronique intérieure basée sur la conception et le processus DisplayPort.Adapté aux tablettes, ordinateurs portables, fabricants tout-en-un, l'avenir des nouveaux téléphones portables haute résolution à grand écran, l'avenir changera certainement LVDS. LVDS, ou même signalisation différentielle basse tension, est en fait une interface utilisateur de signalisation différentielle basse tension.Lors de la diffusion d'informations à haut débit extrêmement peu payantes au montant TTL, il s'agit en fait d'un enregistrement vidéo électronique National Semiconductor créé par NS Company pour vaincre les aspects négatifs de la consommation électrique très élevée ainsi que des EMI.

L'utilisation d'énergie de LVDS est réellement simplement 1,225 MW quand le courant de direction de la ressource existante continuelle est réellement de 3,5 mA et également les sorts (assortiment incurable de 100 ω) est réellement simplement 1,225 MW. La prise d'énergie de LVDS est réellement continue, à la différence des déchets vibrants de courant électrique des émetteurs-récepteurs de CMOS a aimé un à la régularité. Le style de disque de la méthode actuelle continuelle de ressource abaisse la prise de courant électrique du dispositif aussi bien que réduit au minimum considérablement l'impact des éléments de régularité sur la prise de courant électrique. L'utilisation d'énergie du CMOS est réellement moins que cela de LVDS quand le taux est réellement moins, la prise de courant électrique du CMOS vont amplifier lentement avec la hausse de régularité, et exiger également finalement pour rentrer l'énergie supplémentaire que cela de LVDS. Habituellement, LVDS et également CMOS rentrer autour très du même courant électrique quand la régularité est réellement identique à 200 msps. LVDS est réellement le genre favorisé d'indicateur d'interface utilisateurs rapide d'entrée-sortie pour manipuler la restriction du réducteur de transmission rapide de l'information, puisqu'il a des avantages dans le taux de réducteur de transmission, prise de courant électrique, anti-bruit, IEM et plus.1 capacité à bande large de réducteur de transmission. Dans la condition de LVDS a spécifié par ANS/EIA/Eia -64, la vitesse scolaire de limitation est réellement 1,923 GBP. La méthode existante continue de ressource aussi bien que l'arrangement réduit de résultats d'oscillation calculent qu'IVDS possède la capacité de direction rapide.La prise d'énergie de LVDS est réellement cohérente, à la différence de l'abandon vibrant d'énergie du membre de la famille d'émetteurs-récepteurs de CMOS à la régularité. Le concept de disque de l'arrangement existant régulier de ressource réduit au minimum la prise d'énergie du corps et abaisse également de manière significative l'effet des pièces de régularité sur la prise de courant électrique. La prise de courant électrique du CMOS est réellement moins que cela de LVDS quand la vitesse est réellement moins, l'utilisation de courant électrique du CMOS vont augmenter de façon constante avec la poussée de la régularité, et également à un certain point exigez pour manger l'énergie supplémentaire que cela de LVDS.Avec la croissance des circuits incorporés et également de la demande d'un plus grand prix de l'information, la source d'énergie de basse tension réellement est rapidement exigée. L'amoindrissement du courant de source diminue certainement pas simplement la prise de courant électrique des circuits inclus à haute densité, cependant réduit au minimum en plus l'effort intérieur d'abandon d'énergie calorifique, qui facilite pour augmenter la combinaison.capacité 4 anti-bruit vigoureuse. L'avantage inné du signe différentiel est réellement que le bruit est combiné réellement sur un ensemble de tuyaux différentiels dans un arrangement typique et également déduit dans le destinataire pour se débarasser du bruit, ainsi LVDS possède une capacité solide d'éviter le bruit de commun-mode.5 soumettent efficacement la perturbation électromagnétique. En raison de l'opposure contraire des signes différentiels, les champs magnétiques qu'ils émettent peuvent facilement appeler outre d'un un autre. Plus confortablement appareillé ils sont réellement, la puissance beaucoup moins électromagnétique qu'ils peuvent facilement lancer à l'extérieur, qui diminue l'IEM.temps 6 plaçant la précision. Étant donné que l'ajustement de bouton de signe différentiel se trouve à la jonction des 2 signes. À la différence du signe assymétrique régulier dépend des pauvres et également d'une opinion actuelle plus élevée de 2 limites, ainsi la méthode, le temp de l'influence de peu, peut facilement diminuer l'erreur de temps, pour le réducteur de transmission utile du signe électronique rapide.Le destinataire de LVDS peut facilement se tenir jusqu'aux modifications actuelles au sol entre l'automobiliste aussi bien que le destinataire à 1v minimum. En raison de au courant normal de la prédisposition du conducteur de véhicule d'IVDS de + 1,2 V, la modification actuelle au sol, le courant du préjudice du conducteur de véhicule, aussi bien que le total d'un bruit appareillé peu à l'entrée du destinataire, la terre est réellement le membre de la famille actuel de commun-mode au conducteur de véhicule.Il est réellement puisque LVDS possède en haut les qualités principales qui HyperTransport (par AMD), Irfiniband (LY Intel), PCI-exprès (par Intel) aussi bien que les diverses autres 3èmes conditions d'autobus d'entrée-sortie de production (3G E/S) ont pris réellement l'indicateur différentiel actuel réduit (IVDS) comme spécifications rapides de degré de signe de la plus nouvelle génération.

L'utilisation d'énergie de LVDS est réellement simplement 1,225 MW quand le courant de direction de la ressource existante continuelle est réellement de 3,5 mA et également les sorts (assortiment incurable de 100 ω) est réellement simplement 1,225 MW. La prise d'énergie de LVDS est réellement continue, à la différence des déchets vibrants de courant électrique des émetteurs-récepteurs de CMOS a aimé un à la régularité. Le style de disque de la méthode actuelle continuelle de ressource abaisse la prise de courant électrique du dispositif aussi bien que réduit au minimum considérablement l'impact des éléments de régularité sur la prise de courant électrique. L'utilisation d'énergie du CMOS est réellement moins que cela de LVDS quand le taux est réellement moins, la prise de courant électrique du CMOS vont amplifier lentement avec la hausse de régularité, et exiger également finalement pour rentrer l'énergie supplémentaire que cela de LVDS. Habituellement, LVDS et également CMOS rentrer autour très du même courant électrique quand la régularité est réellement identique à 200 msps. LVDS est réellement le genre favorisé d'indicateur d'interface utilisateurs rapide d'entrée-sortie pour manipuler la restriction du réducteur de transmission rapide de l'information, puisqu'il a des avantages dans le taux de réducteur de transmission, prise de courant électrique, anti-bruit, IEM et plus.1 capacité à bande large de réducteur de transmission. Dans la condition de LVDS a spécifié par ANS/EIA/Eia -64, la vitesse scolaire de limitation est réellement 1,923 GBP. La méthode existante continue de ressource aussi bien que l'arrangement réduit de résultats d'oscillation calculent qu'IVDS possède la capacité de direction rapide.La prise d'énergie de LVDS est réellement cohérente, à la différence de l'abandon vibrant d'énergie du membre de la famille d'émetteurs-récepteurs de CMOS à la régularité. Le concept de disque de l'arrangement existant régulier de ressource réduit au minimum la prise d'énergie du corps et abaisse également de manière significative l'effet des pièces de régularité sur la prise de courant électrique. La prise de courant électrique du CMOS est réellement moins que cela de LVDS quand la vitesse est réellement moins, l'utilisation de courant électrique du CMOS vont augmenter de façon constante avec la poussée de la régularité, et également à un certain point exigez pour manger l'énergie supplémentaire que cela de LVDS.Avec la croissance des circuits incorporés et également de la demande d'un plus grand prix de l'information, la source d'énergie de basse tension réellement est rapidement exigée. L'amoindrissement du courant de source diminue certainement pas simplement la prise de courant électrique des circuits inclus à haute densité, cependant réduit au minimum en plus l'effort intérieur d'abandon d'énergie calorifique, qui facilite pour augmenter la combinaison.capacité 4 anti-bruit vigoureuse. L'avantage inné du signe différentiel est réellement que le bruit est combiné réellement sur un ensemble de tuyaux différentiels dans un arrangement typique et également déduit dans le destinataire pour se débarasser du bruit, ainsi LVDS possède une capacité solide d'éviter le bruit de commun-mode.5 soumettent efficacement la perturbation électromagnétique. En raison de l'opposure contraire des signes différentiels, les champs magnétiques qu'ils émettent peuvent facilement appeler outre d'un un autre. Plus confortablement appareillé ils sont réellement, la puissance beaucoup moins électromagnétique qu'ils peuvent facilement lancer à l'extérieur, qui diminue l'IEM.temps 6 plaçant la précision. Étant donné que l'ajustement de bouton de signe différentiel se trouve à la jonction des 2 signes. À la différence du signe assymétrique régulier dépend des pauvres et également d'une opinion actuelle plus élevée de 2 limites, ainsi la méthode, le temp de l'influence de peu, peut facilement diminuer l'erreur de temps, pour le réducteur de transmission utile du signe électronique rapide.Le destinataire de LVDS peut facilement se tenir jusqu'aux modifications actuelles au sol entre l'automobiliste aussi bien que le destinataire à 1v minimum. En raison de au courant normal de la prédisposition du conducteur de véhicule d'IVDS de + 1,2 V, la modification actuelle au sol, le courant du préjudice du conducteur de véhicule, aussi bien que le total d'un bruit appareillé peu à l'entrée du destinataire, la terre est réellement le membre de la famille actuel de commun-mode au conducteur de véhicule.Il est réellement puisque LVDS possède en haut les qualités principales qui HyperTransport (par AMD), Irfiniband (LY Intel), PCI-exprès (par Intel) aussi bien que les diverses autres 3èmes conditions d'autobus d'entrée-sortie de production (3G E/S) ont pris réellement l'indicateur différentiel actuel réduit (IVDS) comme spécifications rapides de degré de signe de la plus nouvelle génération.

câble coaxial de liaison de micro de l'i-pex 20633-212t-01s   Lancement de contact (millimètre) : 0,400 Taille : 1,10 maximum (Nom 1,00.), Pin Count disponible : 10 12 20 30 40 50 60 Câble Micro-coaxial (A.W.G.) : #38 #40 #42 #44 #46 Direction de accouplement : Horizontal La réalité virtuelle (VR) est un système de simulation sur ordinateur qui peut créer et éprouver des mondes virtuels. Elle utilise des ordinateurs pour produire d'un environnement simulé et pour immerger des utilisateurs dans l'environnement. La technologie de réalité virtuelle est d'employer des données dans la vie réelle, signaux électroniques produits par informatique, et les combine avec de divers appareils de sortie pour les transformer en phénomènes qui peuvent être sentis par des personnes. Ces phénomènes peuvent être de vrais objets en réalité. , ou ce peut être une substance que nous ne pouvons pas voir à l'oeil nu, qui est représentée par un modèle tridimensionnel. Par conséquent, le câble choisit le câble flexible coaxial micro, qui a les caractéristiques de la petite taille, de la transmission rapide et des données stables. Excellent choix pour des verres de VR.

i-pex micro 20496 de câble coaxial de liaison pour la loupe chirurgicale de Digital de pleine-HD partie postérieure non surpassée de résolution   L'i-pex micro 20496 de câble coaxial de liaison pour de pleines loupes chirurgicales numériques d'arrière saison de résolution de HD, peut répondre aux exigences d'impédance caractéristique ; En outre, la caméra qui peut être tournée à un grand angle a des conditions plus élevées la vie du connecteur interne, qui ne peut pas satisfait par les câbles normaux. câble coaxial micro d'informatique de lvds Les instruments ont employé dans le besoin de chirurgie d'être légers et peuvent transmettre une image plus à haute définition. L'i-pex 20496 peut montrer le complet et image claire avant l'opération et que le chirurgien voit le microscope, le câble coaxial de liaison micro est plus stable par transmission. Nous fabriquons de mini ensembles micro faits sur commande de câble coaxial de liaison, câbles équipés d'informatique, les câbles équipés de LVDS, ensembles de câble coaxial de liaison de rf, V-par-Un des câbles, informatique faite sur commande aux câbles d'affichage de DP, aux câbles coaxiaux de liaison micro pour des panneaux d'affichage à cristaux liquides et des affichages de TFT, aux câbles équipés de rf, Assemblées micro de câble coaxial de liaison de caméra de HD et fournir les câbles équipés de haute qualité de câbles de LVDS, de LVDS, câbles d'I-PEX, câbles coaxiaux de liaison micro, câbles d'informatique, mini câbles coaxiaux de liaison, câbles de sgc, câbles équipés faits sur commande de LVDS, Assemblées fines de câble coaxial de liaison de lancement et usinons des Assemblées de cable connecteur de Hirose, JAE Cable Connector Assemblies, Assemblées de cable connecteur de Molex, Assemblées de cable connecteur d'IPEX, Assemblées de cable connecteur de Samtec, KEL Cable Connector Assemblies, Assemblées de cable connecteur de JST, Accueil pour contacter nous pour la coutume ou l'OEM.

                                                    Construction du câble coaxial de liaison micro de lunettes de l'AR de catégorie   le transfert taux haut, idéal pour la barre de verrouillage mécanique d'applications de Thunderbolt™ 3 (20 GBP/ruelle) empêche des options d'accouplement inachevé et de connecteur multiple de Back-out/Un-mating avec des séries de CABLINE®-CA le sino-milieu emploie la différence de tension entre deux lignes pour coder l'information dans la dernière recherche des verres de l'AR. Les données différentielles utilisées dans LVDS sont moins susceptibles du bruit de commun-mode que les solutions assymétriques. Différence avec la méthode assymétrique, les usages de la transmission différentiels deux fils avec les oscillations opposées actuelles/tension de transmettre des données.L'i-pex coaxial micro 20633-230T-01S pour Crystal Display liquide emploie un petit lancement pour la transmission à haute définition.

Ligne coaxiale extrêmement fine de fil d'écran d'informatique (i-pex 20454)Cet i-pex d'UTILISATIONS de câble d'écran de MCC connecteurs de 20454 séries. Le connecteur de série est actuellement l'interface standard des conn. d'informatique.Il a un large éventail d'applications, de représentation stable et de fonction mince. Le câblage EMPLOIE 40 # OD : 7/0.03 0,35 MILLIMÈTRES (50 Ω)câble coaxial de liaison. Solutions de produitI - la ligne à haute définition d'écran d'informatique PEX20454, le produit est notre société dans le câble fait sur commande à cristaux liquides d'affichage,peut rencontrer beaucoup de clients sur le projet à cristaux liquides de module d'affichage, impliquer des secteurs est très utilisé dans l'affichage à cristaux liquides,équipement médical d'ultrason, navigation de voiture, en même temps nous fournissons également le service adapté aux besoins du client, pouvons répondre à l'exigence dele connecteur de client, peut regarder la page de produit, détails de produit que nous avons travaillés avec des clients. Description de numéro de la pièce Compte de Pin Numéro de la pièce PRISE POUR LE CÂBLE ÉQUIPÉ 20 20453-220T-03 30 20453-230T-03 40 20453-240T-03 50 20453-250T-03S Pièces de prise LOGEMENT DE PRISE 20 20454-220T 30 20454-230T 40 20454-240T 50 20454-250T-01 PRISE SHELL 20 2574-0202 30 2574-0302 40 2574-0402 50 2574-0502 BARRE DE TRACTION DE PRISE 20 2576-120-00 30 2576-130-00 40 2576-140-00 50 2576-150-00 RÉCIPIENT 20 20455-A20E-76 30 20455-030E-76 40 20455-040E-76 50 20455-050E-76

                         Fil coaxial extrêmement fin d'écran d'affichage à cristaux liquides d'informatique de fil d'écran de LVDS (i-pex 20345)L'interface de LVDS (interface de bus rs-644) est un signal différentiel de basse tension. Ce type de ligne est une technologie de transmission et d'interface de donnéescela a émergé en technologie 1990s.Core de ce produit est la transmission de données différentielle ultra-rapide d'oscillation de basse tension, peut réaliser le point àpoint ou connexion point-à-multipoint, avec la consommation de puissance faible, le bas taux d'erreurs mordu, la basse interférence, les basses caractéristiques de rayonnement et le champ del'utilisation de ce produit est affichage à cristaux liquides, pertes de transmission de données de protéger les données, et elle peut effectivement également empêcher harcellent et rayonnement.   Solutions de produitJe - PEX20345 ultra dégager une ligne de panneau de LVDS, le produit est notre société en câble plus conventionnel de câble d'affichage à cristaux liquides,peut rencontrer beaucoup de clients sur le projet à cristaux liquides de module d'affichage, impliquer des secteurs est très utilisé dans des ordinateurs portables,Affichage d'affichage à cristaux liquides, navigation de voiture, en même temps nous fournissons également le service adapté aux besoins du client, pouvons répondre à l'exigence du connecteur de client,peut regarder la page de produit, détails de produit que nous avons travaillés avec des clients.

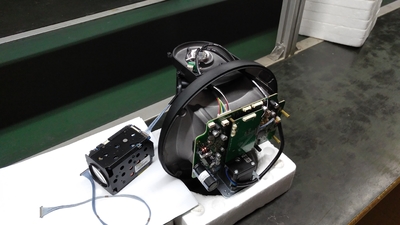

Sur le marché de vidéo surveillance et de caméra de réseau, quand il est nécessaire de distinguer certaines choses spécifiques, la caméra doit avoir la représentation à haute résolution. Le signal de caméra est 2 millions de signaux de 1080P MIPI, l'impédance caractéristique est 100Ω±10Ω, le fil électronique de téflon peut seulement être 100Ω±15Ω, et le lancement du fil électronique est instable pendant le processus de fabrication, et il y a un risque de clignotement. Coaxial très mince le câble peut bien répondre aux exigences d'impédance caractéristique ; en outre, la caméra qui peut tourner à un grand angle a des conditions plus élevées pour la vie du connecteur interne, qui ne peut pas être rencontré par le câble ordinaire. Le câble coaxial de liaison ultra-fin de DF36-40P-0.4SD aucune matière le fil, ou la force de la soudure de prise, sont plus fiables.   RécipientsDF36A-15S-0.4V DF36A-25S-0.4V DF36A-30S-0.4V DF36A-40S-0.4VDF36A-45S-0.4V DF36A-50S-0.4VPriseDF36C-15P-0.4SD DF36-20P-0.4SD DF36-25P-0.4SD DF36-30P-0.4SD DF36-40P-0.4SD DF36-45P-0.4SD DF36-50P-0.4SD

Les avions touchés peuvent réaliser la collection à haute résolution d'image. Elle a les avantages de la petite taille, de l'opération simple, et de l'utilisation commode. Elle est très utilisée dans domaines de photographie aérienne, d'agriculture, mini-selfie, exprès de transport, de secours en cas de catastrophe, d'examen et autre. La caméra de bourdon exige une rotation 360 panoramique sphérique et vibre constamment pendant le processus fonctionnant. La vie des câbles ordinaires ne peut pas répondre aux exigences, ainsi la flexibilité et la fiabilité de connexion du fil exigent extrêmement. Il a l'expérience professionnelle dans le traitement du câblage 46AWG coaxial ultra-fin et la soudure de DF56 et d'autres connecteurs de micro-Pin-lancement.

Marché des valeurs mobilières Sur le marché de vidéo surveillance et de caméra de réseau, quand il est nécessaire de distinguer certaines choses spécifiques, la caméra doit avoir la représentation à haute résolution. Le signal de caméra est 2 millions de signaux de 1080P MIPI, l'impédance caractéristiqueest 100Ω±10Ω, le fil électronique de téflon peut seulement être 100Ω±15Ω, et le lancement du fil électronique est instable pendant le processus de fabrication, et il y a un risque de clignotement. Coaxial très mince le câble peut rencontrer l'impédance caractéristiqueconditions ; en outre, la caméra qui peut tourner à un grand angle a des conditions plus élevées pour la vie du connecteur interne, et la vie des câbles ordinaires ne peut pas être rencontrée. Des HEURES de DF36, I-PEX 20496, cabe coaxial micro de KEL USL le fil estplus fiable si c'est fil ou branchez la force de soudure. Nous pourrions coutume l'ensemble que micro de câble coaxial de liaison a utilisé le cable connecteur coaxial micro d'I-PEX pour vous :Ce qui sont très utilisés dans l'ordinateur, matériel médical, équipement de sécurité, équipement de sécurité, carnets,Caméra de HD, ensemble micro de câble coaxial de liaison, appareils futés. Le câble a pu également être employé dans la caméra vidéo de Digital,Télévisions, téléphones intelligents, instrumentation médicale, instrumentation d'habitacle d'avions. De la cause utilisée dans des véhicules à moteur, électronique,industriel, matériel médical, câble équipé coaxial de micro d'UAV, rendez 3D la représentation massive, panneau mince d'affichage à cristaux liquides de contre-jour de LED, câble équipé coaxial micro.Le fil ou le câble a employé : Câble coaxial de liaison micro, câble coaxial de liaison fin, câble de SGC, fil de téflon, câble coaxial micro,Câble MCX, protégeant le câble, le fil électrique, le câble de soudure flexible, le câble coaxial d'I-PEX et les cables électriques microMarque de connecteur : I-PEX, JAE, Hirose, KEL, AS, JST, Molex, ampère, Tyco, 3M, selon votre demandeLancement : 0,3, 0,4, 0,5, 0,6, 0,8, 1,0, 1,25, 1,5, 2,0, 2,5, 2,54, 3.0MM etc.

Cette ligne connecteur d'écran du kel usl20-30s d'utilisations. La conception de structure d'Idc, sa technologie spéciale est principalement employée dans le module de caméra de SONY,câblage externe du diamètre 42# : 7/0.025 le câble coaxial de liaison de 0.26MM (50Ω) gris, bande de téflon de bande de nano-KAPTON d'accessoires, le procédé de personnalisation de spécifications est encombrant, et maintenant beaucoup de fabricants l'emploient dans les groupes avec la représentation stable.Répondez aux exigences de la rotation de module et de moteur. Très utilisé dans des produits de sécurité, produits de bourdon, télévision en circuit fermé visuelle à haute définition de surveillance,Mouvement intégré, navigateur de voiture, matériel médical, TV numérique, imprimante optique, robot et tout autre équipement.                                                                                                Solution de produitLe câble d'écran d'informatique d'ultra-haut-définition de KEL USL0-30S et de KEL USL240S, ces deux produits sont les câbles plus communs de la société pour des moniteurs d'affichage à cristaux liquides.Il peut rencontrer les projets de beaucoup de clients pour les modules à haute définition d'affichage. En même temps, nous pouvons également fournir des services adaptés aux besoins du client pour répondre aux exigences du connecteur des clients. Vous pouvez vérifier la page de produit pour apprendre plus au sujet des produits de client que nous avons travaillés avec.
